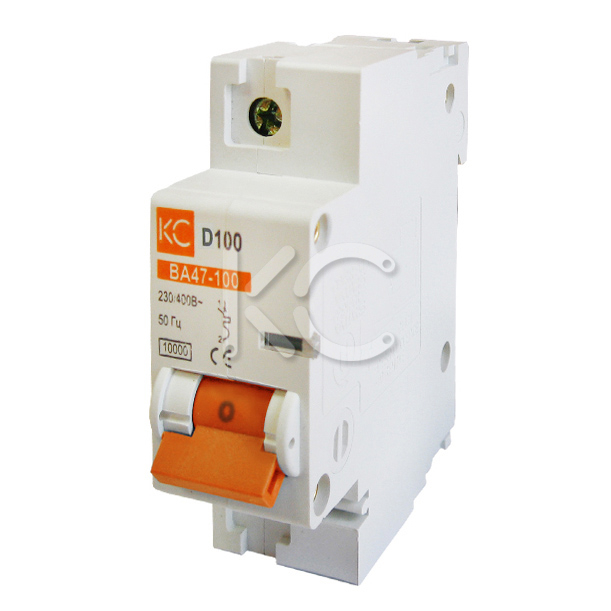

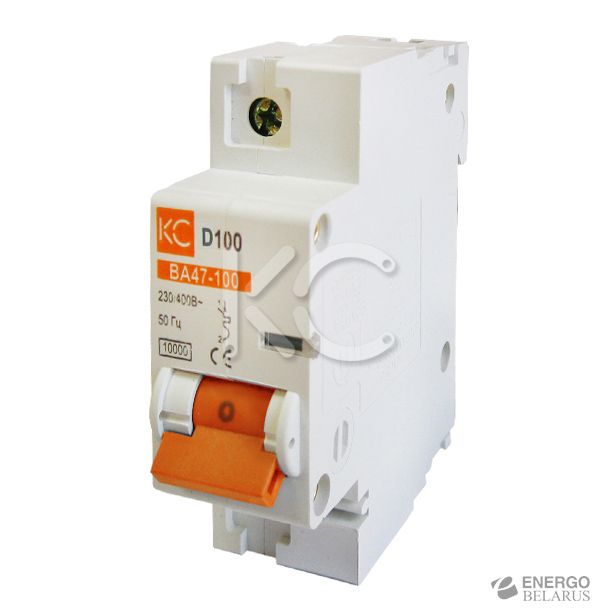

Автоматический выключатель ВА 47-100 (25А 1р D) КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-295-4
Розничная цена:
14,43 руб. без НДС
Характеристики
- Назначение
- Преимущества
- Устройство
- Технические характеристики
- Время-токовые характеристики
- Электрическая схема
- Габаритные размеры
Назначение
Автоматический выключатель ВА 47-100 (25А 1р D) КС – современное поколение коммутационных аппаратов, предназначены для оперативного управления участками электрических цепей, а так же от перегрузок и коротких замыканий в административных, промышленных и жилых зданиях. Данный выключатель производится в однополюсном исполнении. Возможно использование выключателя для оперативного включения и выключения сети.
Преимущества
- Скругленные клеммы с насечками для надежного соединения с проводниками.
- Сечение подключаемого провода до 35 мм2.
- Автоматическая доводка рукоятки управления (эффект подпружинивания).
Устройство
- Механизм управления.
- Электромагнитный и тепловой расцепители.
- Механизм свободного расцепления.
- Дугогасительная камера.
- Все узлы выключателей заключены в корпус, изготовленный из не поддерживающей горения пластмассы.
Технические характеристики
| Параметры | Значения |
|---|---|
| Количество полюсов | 1 |
| Номинальное рабочее напряжение, B | 230/400 |
| Номинальный ток, А | 25 |
| Частота тока сети, Гц | 50 |
| Напряжение постоянного тока на 1 полюс, В, не более | 60 |
| Номинальная отключающая способность, А, не менее | 10000 |
| Механическая износостойкость, циклов коммутации, не менее | 20000 |
| Электрическая износостойкость, циклов коммутации, не менее | 6000 |
| Степень защиты | IP20 |
| Максимальное сечение провода, присоединяемого к зажимам, мм2 | 35 |
| Рабочие характеристики теплового расцепления (температура настройки 30 °C) | при I = 1.13 In tcp≥1 ч. – без расцепления при I = 1.45 In (In≤63A) tcp<1 ч. – расцепление при I = 1.45 In (In≤63A) tcp<2 ч. – расцепление при I = 2.55 In (In≤63A) 1 c<tcp<120 c – расцепление |
| Характеристика срабатывания электромагнитного расцепителя | D |
| Диапазон рабочих температур окружающей среды, °C | от -40 до +40 |
| Наличие серебра на 1 полюс, г | 0.35 |
| Климатическое исполнение, категория размещения | УХЛ4 |
Время-токовые характеристики
| ВА 47-100 КС |
|---|
 |
Электрическая схема
| ВА 47-100 1P КС |
|---|
 |
Габаритные размеры
| ВА 47-100 КС |
|---|
 |
