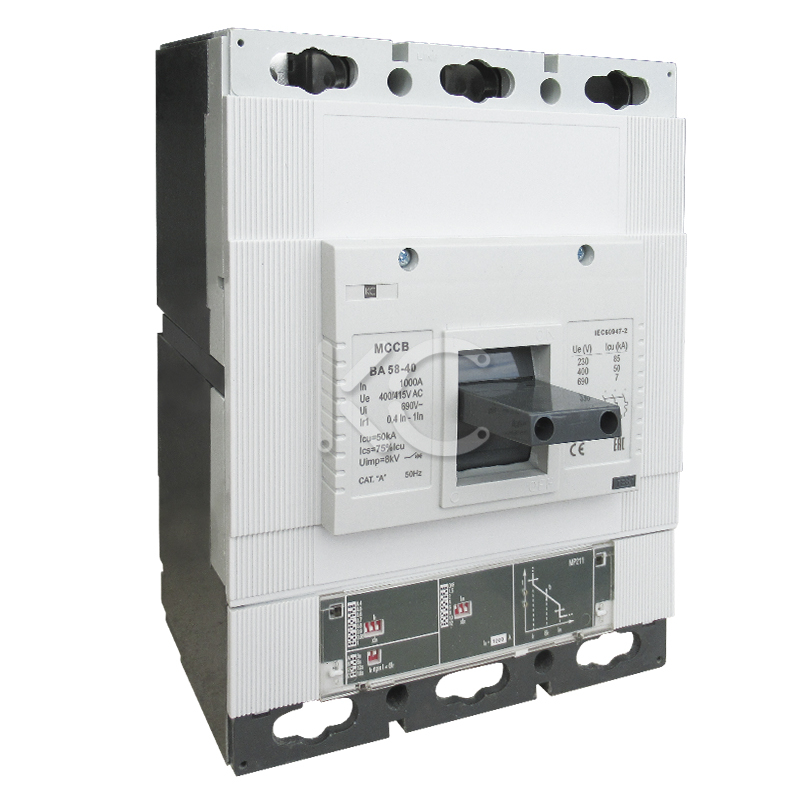

Автоматический выключатель ВА 58-40 3P, 1000A, 415VAC, 50кА, Ir=400_1000А, с электр. расцепителем MP211 КС

• Назначение
• Преимущества
• Технические характеристики
• Время-токовые характеристики
• Схема подключения
• Габаритные размеры
• Установка и эксплуатация

Назначение

Автоматические выключатели ВА58 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи до 1000 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Преимущества

• Простая самостоятельная установка дополнительных устройств: аварийный контакт; дополнительный контакт; независимый расцепитель; расцепитель минимального напряжения; привод ручной поворотный; электропривод; втычная панель; выдвижная панель.
• Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Технические характеристики

Время-токовые характеристики

Автоматический выключатель ВА 58-40 3P, 1000A, 415VAC, 50кА, Ir=400_1000А, с электр. расцепителем MP211 КС

Схема подключения

Автоматический выключатель ВА 58-40 3P, 1000A, 415VAC, 50кА, Ir=400_1000А, с электр. расцепителем MP211 КС

Габаритные размеры

Автоматический выключатель ВА 58-40 3P, 1000A, 415VAC, 50кА, Ir=400_1000А, с электр. расцепителем MP211 КС, мм
A	A1	A2	A3	B	B1	H	H1	H2	L	L1	L2	O D
70	70	378	203	210	140	420	224	105	222	146.5	138.5	4 отв. O 5.5 (M5)

Установка и эксплуатация

1. Выключатели устанавливаются на металлической панели толщиной не менее 1,5 мм или на изоляционной панели толщиной не менее 6 мм и закрепляются винтами, входящими в комплект поставки.
2. Подключение соответствующих гибких проводников или шин осуществляется с помощью наконечников и крепежа, входящих в комплект поставки.
3. Нормальное рабочее положение выключателей в пространстве на вертикальной плоскости выводами 1,3,5 вверх, допускается установка на вертикальной плоскости с поворотом выводов 1,3,5 влево и вправо на 90°.
4. Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1,3, 5, так и со стороны выводов 2,4, 6.
5. Выключатели рассчитаны для работы без ремонта и смены каких-либо частей. Необходимо периодически не реже одного раза в год производить осмотр и чистку контактов выключателя, а также проверять затяжку винтов присоединения.
6. Автоматические выключатели данной серии обеспечивают защиту от перегрузки и отсечку при коротком замыкании с помощью микропроцессорного расцепителя сверхтока. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.
7. Требуется только одна настройка для всех фаз, при этом срабатывание расцепителя происходит одновременно для всех полюсов выключателя.
8. Микропроцессорный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15 % от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, микропроцессорный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты.
9. При появлении сверхтока выключатель размыкается с помощью электромагнита расцепления. Повторное включение осуществляется рукояткой выключателя.
10. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме (на схеме приведена установка параметров микропроцессорного расцепителя МР211).

Установка параметров микропроцессорного расцепителя
	а) переключатель уставки защиты от перегрузки; б) переключатель кривой срабатывания защиты от перегрузки; в) переключатель уставки защиты от короткого замыкания; г) время-токовая кривая
