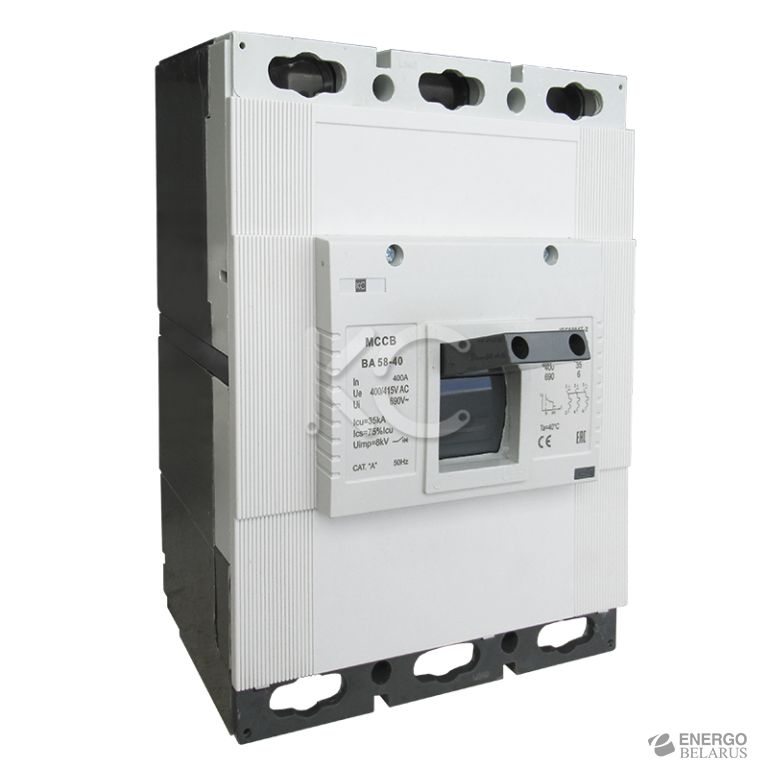

Автоматический выключатель ВА 58-40 ( 630А 3р 35кА ) КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-372-9
Розничная цена:
1 532,56 руб. без НДС
Характеристики
Назначение
Выключатели автоматические серии ВА 58 КС предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.
Автоматические выключатели серии ВА 58 выпускаются с комбинированными расцепителями (тепловой и электромагнитный). Температура настройки расцепителя +40 °C. Электромагнитный расцепитель токов короткого замыкания должен вызывать размыкание выключателя с погрешностью ±20 % от значения тока срабатывания токовой уставки. Тепловой расцепитель срабатывает с обратнозависимой выдержкой времени и должен вызывать размыкание выключателя с погрешностью ±10 % от значения тока срабатывания уставки теплового расцепителя lr.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток (уставка теплового расцепителя) In, А | 630 |
| Номинальное рабочее напряжение Ue, В | 400 AC |
| Уставка электромагнитного расцепителя Im, А | 10∙In |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Номинальная предельная наибольшая отключающая способность lcu, кА | 35 |
| Механическая износостойкость, циклов В-0, не менее | 4000 |
| Электрическая износостойкость циклов В-0, не менее | 2000 |
| Момент затяжки крепежных элементов для присоединение внешних проводников, Н∙м | 10 ± 1.5 |
| Размер резьбы крепежных элементов для присоединения внешних проводников | М6 х 25 |
Время-токовые характеристики
| Автоматический выключатель ВА 58-40 КС |
|---|
 |
| 1 – время-токовая характеристика срабатывания теплового расцепителя с холодного состояния; 2 – время-токовая характеристика срабатывания теплового расцепителя с нагретого состояния; 3 – зона срабатывания электромагнитного расцепителя. |
Схема подключения
| Автоматический выключатель ВА 58-40 КС |
|---|
 |
Габаритные размеры
| Автоматический выключатель ВА 58-40 КС, мм |
|---|
 |
