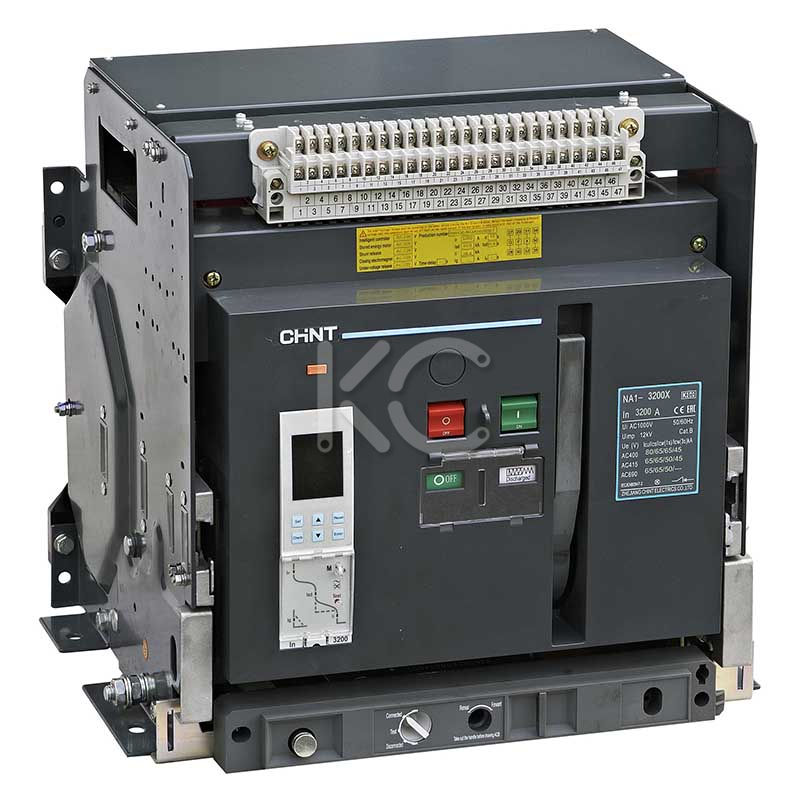

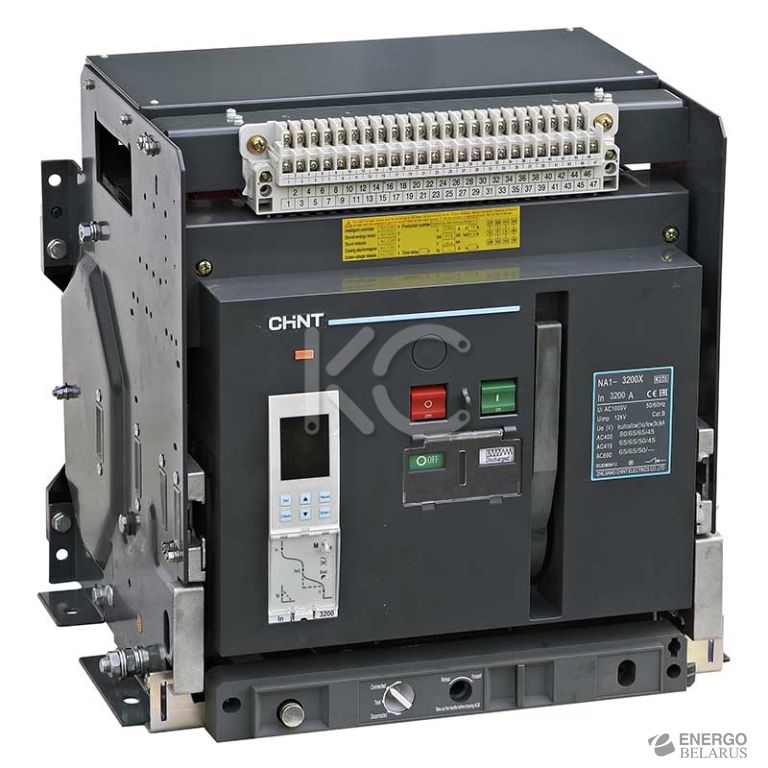

Воздушный автоматический выключатель серии NA1(Х) подходит для цепи переменного тока 50 Гц / 60 Гц с номинальным рабочим напряжением 400 В, 690 В и номинальным рабочим током до 3200 А. Воздушный автоматический выключатель серии NA1(Х) в основном используется для распределения электрической энергии и защиты цепей и электрооборудования от перегрузки, низкого напряжения, короткого замыкания и однофазного замыкания на землю.
Выключатель может повысить надежность питания и избежать ненужного сбоя питания благодаря программируемым и выборочным функциям защиты. Выключатель применим для электростанций, заводов, шахт (для 690 В) и современных зданий, особенно для системы распределения программируемого управления зданием.
Стандарт: IEC/EN 60947-2.
| Параметры | Значения |
| Номинальная предельная наибольшая отключающая способность | Icu=80 кA 400 B 65 кA 690 B |
| Номинальная рабочая наибольшая отключающая способность | Ics=65 кA 400 B 65 кA 690 B |
| Номинальный кратковременно выдерживаемый ток | Icw=65 кA / 1 c 400 B 50 кA / 1 c 690 B |
| Номинальный ток In, A | 3200 |
| Число полюсов | 3 |
| Номинальное напряжение Ue, B | 400, 690 |
| Номинальное напряжение изоляции Ui, B | 1000 |
| Номинальный ток полюса N In, A | 100 % In |
| Фиксированное время отключения, мс | 23~32 |
| Микропроцессорный модуль | стандартный тип (M) |
| Коммутационная износостойкость | 400 B: 3000, 690 B: 2000 |
| Механическая износостойкость без обслуживания, циклов ВО | 10000 |
| Механическая износостойкость с обслуживанием, циклов ВО | 20000 |
| Схема соединений | горизонтальная, вертикальная |
| Вторичная схема микропроцессорного блока стандартного типа М NA1-2000~6300 (с мгновенным расцепителем минимального напряжения) |
 |
| SB1 – кнопка независимого расцепителя SB2 – кнопка расцепителя минимального напряжения SB3 – кнопка включения Q – расцепитель минимального напряжения F – независимый расцепитель X – включающий электромагнит M – двигательный привод механизма взвода XT – клеммник SA – переключающий контакт Примечание: если напряжения для расцепителей Q, F, X различны, то их цепи управления должны присоединяться к соответствующим источникам питания. | 1#, 2# – ввод питания 3#, 4#, 5# – контакты включения индикации аварии (4# общая точка) 6#, 7#, 8#, 9# – вспомогательные контакты, н.о. 10#~24# – пустые 25#, 26# – присоединяются к трансформатору тока (не обязательно) 27#, 28# – выводы расцепителя минимального напряжения 29#, 30# – выводы независимого расцепителя 31#, 32# – выводы включающего электромагнита 33#, 34# – выводы индикации двигательного привода механизма взвода 34#, 35# – выводы двигательного привода механизма взвода 36#, 51# – выводы вспомогательных контактов |
| Модель схемы вспомогательных контактов |
Ⅰ Стандартный  | Ⅱ Пять вспомогательных контактов  |
| Инструкция по сигнализации |
| a. Цепи обозначенные пунктирной линией соединяются вне выключателя. b. Выводы 6#, 7# н.з. контакта могут быть применены по усмотрению пользователя. c. Вывод 35# может присоединяться непосредственно к питанию (автоматический взвод), или через н.о. кнопку (взвод механизма осуществляется при нажатии на данную кнопку). |
| Вторичная схема микропроцессорного блока стандартного типа М NA1-2000~6300 (с расцепителем минимального напряжения с задержкой) |
 |
| SB1 – кнопка независимого расцепителя SB2 – кнопка расцепителя минимального напряжения SB3 – кнопка включения Q – расцепитель минимального напряжения F – независимый расцепитель X – включающий электромагнит M – двигательный привод механизма взвода XT – клеммник SA – переключающий контакт Примечание: если напряжения для расцепителей Q, F, X различны, то их цепи управления должны присоединяться к соответствующим источникам питания. | 1#, 2# – ввод питания 3#, 4#, 5# – контакты включения индикации аварии (4# общая точка) 6#, 7#, 8#, 9# – вспомогательные контакты, н.о. 10#~24# – пустые 25#, 26# – к трансформатору тока (не обязательно) 27#, 28# – выводы расцепителя минимального напряжения 29#, 30# – выводы независимого расцепителя 31#, 32# – выводы включающего электромагнита 33#, 34# – выводы индикации двигательного привода механизма взвода 34#, 35# – выводы двигательного привода механизма взвода 36#, 37# – выводы минимального расцепителя напряжения с задержкой 38#~51# – выводы вспомогательных контактов |
| Модель схемы вспомогательных контактов |
Ⅰ Стандартный  |
| Инструкция по сигнализации |
| a. Цепи обозначенные пунктирной линией соединяются вне выключателя. b. Выводы 6#, 7# н.з. контакта могут быть применены по усмотрению пользователя. c. Вывод 35# может присоединяться непосредственно к питанию (автоматический взвод) или через н.о. кнопку (взвод механизма осуществляется при нажатии на данную кнопку). |
| Установка |
| Извлечь выключатель из упаковки. Если выключатель представляет собой выдвижное исполнение, то взять рукоятку ручного управления и вставить ее в гнездо в центральной части под установочной ячейкой. Повернуть рукоятку против часовой стрелки, выключатель должен медленно выдвинуться из ячейки. | Когда выключатель займет разъединенное положение с ячейкой и рукоятка перестанет вращаться, взять за ручки на боковых сторонах выключатели извлечь его из ячейки. Очистить внутри ячейку. |
Возможные положения  |
| Проверьте сопротивление изоляции 500 В мегомметром, сопротивление не должно быть менее 20 MОм при температуре окружающей среды 20 °C ± 5 °C и относительной влажности 50% - 70%. В обратном случае, высушите изоляцию. | Подача электропитания. Питание к устройствам NA1(Х) может подаваться либо сверху, либо снизу без снижения производительности, чтобы облегчить соединение при установке в распределительном щите. |
 |
| Поместите в монтажный кронштейн выключатель (фиксированный) или выдвижной ящик (выдвижной тип) и зафиксируйте его, напрямую подключите кабельную электропроводку основной цепи к шинной электропроводке фиксированного автоматического выключателя. В качестве альтернативного варианта поместите корпус выключателя на направляющую выдвижного ящика. Вставьте рукоятку в установочное отверстие, поворачивайте ее по часовой стрелке до тех пор, пока нижняя часть опорных точек выдвижного ящика в месте соединения не воспроизведет звук «щелчка». Это указывает на то, что корпус выключателя подключен к своему месту, затем подключите кабель главной цепи к основанию ящика. | Установка автоматического выключателя. Вес устройства важно распределить равномерно по жесткой монтажной поверхности, такой как рельсы или опорная плита. Данная монтажная плоскость должна быть абсолютно ровной (допуски на опорную плоскость: 2 мм). Это устраняет любой риск деформации, который может помешать правильной работе автоматического выключателя. Устройства NA1 также можно устанавливать на вертикальной плоскости с использованием специальных кронштейнов. |
 |
| Разделение. В разделяющих перегородках должны быть выполнены отверстия для циркуляции охлаждающего воздуха. Перегородки, разделяющие вводные выводные зажимы должны быть выполнены из немагнитного материала. При токах выше 2500 А металлические ограждения, установленные в непосредственной близости от проводников должны быть выполнены из немагнитного материала А. Панели, через которые проходят присоединяемые проводники не должны образовывать магнитный контур. |  |
| Силовые шины. Механическое соединение должно исключать возможность образования магнитной петли вокруг проводника. |  |
| Подсоединение силовой шины. Силовые шины должны быть соответствующим образом отрегулированы так, чтобы точки соединения располагались на клеммах до того, как будут вставлены болты В. Соединения удерживаются держателем, который крепится к каркасу коммутатора, таким образом, клеммы автоматического выключателя не должны поддерживать его вес C. (Данный кронштейн должен располагаться близко к клеммам). |
   |
| Присоединение шин. Необходимо соответствующим образом совместить шины и упор (C), затем зафиксировать болтами (B). Упор должен быть зафиксирован на щите, что бы не передавать свой вес на выводные зажимы. Фиксирующие элементы должны располагаться вблизи выводных зажимов. |
 |
| Правила затяжки болтовых соединений. Качество ошиновки зависит, в частности, от момента затяжки, удовлетворяющего требованиям надежной фиксации применяемых деталей. Важно принять в расчет, что чрезмерная затяжка может иметь те же отрицательные последствия, что и недостаточная затяжка. В приведенной таблице даны значения моментов затяжки, которые необходимо соблюдать при сборке шинных соединений(следует применять специальные динамометрические инструменты). Данные значения применимы для медных шин и стальных крепежных деталей класс 8.8. Те же значения моментов затяжки используются для шин из алюминия. |  |
Примеры  |
Рекомендуемый момент затяжки для затягивающихся элементов NA1(X).
| Тип винта | Применение | Рекомендуемый момент затяжки |
| M3 | Винты для вторичных клемм. | 0.5~0.7 Нм |
| M10 | Установка болтов воздушного автоматического выключателя. | 38~55 Нм |
| M12 | Клеммные соединения. | 61~94 Нм |
| Рабочее положение | Положение тестирования | Разъединенное положение | Выдвинутое положение |
 |  |  |  |
| 1. Цепи главная и вспомогательная все соединены. 2. Стрелка указывает рабочее состояние. | 1. Цепь главная разъединена, вспомогательная – соединена. 2. Стрелка указывает состояние теста. | Главная и вспомогательная цепи все разъединены. | Выключатель выдвинут из ячейки. |
| Присоединить вспомогательные цепи в соответствии со схемами соединений для различных исполнений управления. Примечание: не допускается оставлять монтажный инструмент, гайки, болты, шайбы внутри ячейки выключателя. Подача питания. Проверить соответствие характеристики сети подаваемых на независимый, минимальный, блокировочный расцепители, двигательный привод, электромагнит включения, микропроцессорный модуль их характеристикам (указанным на табличках узлов). Обслуживание. Необходимо производить своевременное обслуживание, соблюдать периодичность смазывания узлов указанными смазками. Данные выключатели имеют компактную модульную конструкцию, удобное управление, высокие технические характеристики, различные способы установки и монтажа проводников. |  |
| При включении питания вторичной цепи, электроприводной механизм может автоматически сохранять энергию до тех пор, пока не прозвучит щелчок, и на панели не появится сообщение о сохранении энергии. В противном случае, 6 раз нажмите на рукоятку сохранения энергии до тех пор, пока не прозвучит щелчок, и на панели не появится сообщение о сохранении энергии. Операцию закрытия можно выполнить либо при помощи замыкающего электромагнита, либо кнопкой ручного закрытия. |  |
Примечание: технические характеристики в таблице получены при температуре окружающей среды воздушного автоматического выключателя 40 °C при его открытой установке; это соответствует технической спецификации медных силовых шин, настроенных под тепловые условия в соответствии со стандартом IEC/EN60947-2.
| Параметры | Значения |
| Inm, A | NA1-3200X/NA1-3200XN |
| In, A | 3200 |
| Отключение электропитания, Вт, тип ячейки | 737 |
| Отключение электропитания, Вт, фиксированный тип | 307 |
| NA1 |
 Действующие значение переменного тока |
| Мощность трансформатора, кВА x количество трансформаторов | Номинальный ток трансформатора In(A) | Ток короткого замыкания в главной цепи (kA) | Необходимая отключающая способность вводного выключателя (kA) | Рекомендуемый вводной выключатель | Количество и размер шин (n×W×T) | Необходимая отключающая способность выключателя на фидерах, кА | Рекомендуемые фидерные выключатели |
| 1×1600 2×1600 3×1600 | 2310 2310 2310 | 36.5 36.5 36.5 | 36.5 36.5 73 | NA1-3200X-2500 NA1-3200X-2500 NA1-3200X-2500 | 2×(10×100) | 36.5 73 109.5 | NA1, NM8 |
| 1×2000 2×2000 3×2000 | 2887 2887 2887 | 48.2 48.2 48.2 | 48.2 48.2 96.3 | NA1-3200X-3200 NA1-3200X-3200 NA1-3200X-3200 | 4×(10×100) | 48.2 96.3 144.5 | NA1, NM8 |
| | | Тип выключателя | NA1-3200 X |
| Нижестоящий | Вышестоящий | Номинальный ток, A | 2000 | 2500 | 3200 |
| Рекомендуемое значение тока срабатывания 8In, kA | 16 | 20 | 25.6 |
| Диапазон регулировки тока срабатывания, kA | 2~30 | 2.5~37.7 | 3.2~48 |
| Регулируемые значения задержки срабатывания, с | 0.1, 0.2, 0.3, 0.4 |
| Предельное время**, с | 0.06, 0.14, 0.23, 0.35 |
| Тип | Номин. ток, A | Величина тока отсечки расцепителя, kA | | | | | |
| NM8-125 NM8S-125 | 16 | 0.16 0.19 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 20 | 0.2 0.24 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 25 | 0.25 0.30 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 32 | 0.32 0.38 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 40 | 0.40 0.48 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 50 | 0.50 0.60 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 63 | 0.63 0.75 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 80 | 0.80 0.96 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 100 | 1.0 1.20 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 125 | 1.25 1.5 * | | | 1.725~30 2.07~30 | 1.725~37.7 2.07~37.7 | 1.725~48 2.07~48 |
| NM8-250 NM8S-250 | 100 | 1.0 1.2 * | | | 2~30 2~30 | 2.5~37.7 2.5~37.7 | 3.2~48 3.2~48 |
| 160 | 1.6 1.92 * | | | 2.208~30 2.65~30 | 2.5~37.7 2.65~37.7 | 3.2~48 3.2~48 |
| 200 | 2.0 2.4 * | | | 2.76~30 3.312~30 | 2.76~37.7 3.312~37.7 | 3.2~48 3.312~48 |
| 250 | 2.5 3.0 * | | | 3.45~30 4.14~30 | 3.45~37.7 4.14~37.7 | 3.45~48 4.14~48 |
| NM8-630 NM8S-630 | 250 | 2.5 3.0 * | | | 3.45~30 4.14~30 | 3.45~37.7 4.14~37.7 | 3.45~48 4.14~48 |
| 315 | 3.15 3.78 * | | | 4.347~30 5.216~30 | 4.347~37.7 5.216~37.7 | 4.347~48 5.216~48 |
| 350 | 3.5 4.2 * | | | 4.83~30 5.796~30 | 4.83~37.7 5.796~37.7 | 4.83~48 5.796~48 |
| 400 | 4.0 4.8 | | | 5.52~30 6.624~30 | 5.52~37.7 6.624~37.7 | 5.52~48 6.624~48 |
| 500 | 5.0 6.0 * | | | 6.9~30 8.28~30 | 6.9~37.7 8.28~37.7 | 6.9~48 8.28~48 |
| 630 | 6.3 7.56 * | | | 8.694~30 10.44~30 | 8.694~37.7 10.44~37.7 | 8.694~48 10.44~48 |
| NM8-1250 NM8S-1250 | 630 | 6.3 7.56 * | | | 8.694~30 10.44~30 | 8.694~37.7 10.44~37.7 | 8.694~48 10.44~48 |
| 700 | 7.0 8.4 * | | | 9.66~30 11.59~30 | 9.66~37.7 11.59~37.7 | 9.66~48 11.59~48 |
| 800 | 8.0 9.6 * | | | 11.04~30 13.25~30 | 11.04~37.7 13.25~37.7 | 11.04~48 13.25~48 |
| 1000 | 10 12 * | | | 13.8~30 16.56~30 | 13.8~37.7 16.56~37.7 | 13.8~48 16.56~48 |
| 1250 | 12.5 15.0 * | | | 17.25~30 20.7~30 | 17.25~37.7 20.7~37.7 | 17.25~48 20.7~48 |
Примечание: * – исполнения для защиты электродвигателей.
| | | Тип выключателя | NA1-3200 X |
| Нижестоящий | Вышестоящий | Номинальный ток, A | 2000 | 2500 | 3200 |
| Рекомендуемое значение тока срабатывания 8In, kA | 16 | 20 | 25.6 |
| Диапазон регулировки тока срабатывания, kA | 2~30 | 2.5~37.7 | 3.2~48 |
| Регулируемые значения задержки срабатывания, с | 0.1, 0.2, 0.3, 0.4 |
| Предельное время**, с | 0.06, 0.14, 0.23, 0.35 |
| Тип | Номин. ток, A | Рекомендуемое значение тока срабатывания 12In (kA) | | | | | |
| NA1-2000 | 400 | 4.8 | | | 6.348~30 | 6.348~37.7 | 6.348~48 |
| 630 | 7.56 | | | 9.998~30 | 9.998~37.7 | 9.998~48 |
| 800 | 9.6 | | | 12.696~30 | 12.696~37.7 | 12.696~48 |
| 1000 | 12 | | | 15.87~30 | 15.87~37.7 | 15.87~48 |
| 1250 | 15 | | | 19.837~30 | 19.837~37.7 | 19.837~48 |
| 1600 | 19.2 | | | 25.392~30 | 25.392~37.7 | 25.392~48 |
| 2000 | 24 | | | | 31.74~37.7 | 31.74~48 |
| NA1-3200 | 2000 | 24 | | | | 31.74~37.7 | 31.74~48 |
| 2500 | 30 | | | | | 39.675~48 |
| 3200 | 38.4 | | | | | |
| NA1-4000 | 3200 | 38.4 | | | | | |
| 4000 | 48 | | | | | |
| NA1-6300 | 4000 | 48 | | | | | |
| 5000 | 60 | | | | | |
| 6300 | 75 | | | | | |
Примечание: селективность может быть обеспечена при условии, что значение выдержки времени на срабатывание вышестоящего выключателя не менее чем в 1,32 превышает значение выдержки нижестоящего выключателя и значения уставки тока срабатывания соответствующим образом отрегулированы.
| Микропроцессорный модуль M/H |
 | 1 – окно дисплея 2 – «Set», переключение в меню настроек 3 – «Up», изменение области, выделенной треугольником или выбранного параметра 4 – «Return», выход из этого уровня и возврат в верхнее меню или отмена текущего выбранного параметра 5 – «Enter», вход в следующее меню, направленный текущим элементом, или выбор текущего параметра и сохранение изменения 6 – «Down», изменение области, выделенной треугольником или выбранного параметра 7 – «Check», переключение в меню запросов 8 – лампа «IR», определение неисправности выдержки долгого времени срабатывания при перегрузке 9 – лампа «Isd», определение короткого замыкания / короткой выдержки времени срабатывания 10 – «Test», кнопка проверки отключения 11 – лампа «Ii», мгновенный определение неисправностей короткого замыкания 12 – лампа «Ig», асимметричное заземление нейтральной линии определения неисправностей |
Тип M.
| Неисправность | Возможные причины | Способ устранения |
| Срабатывание (автоматическое отключение) | Срабатывание от перегрузки (Индикатор IL мигает) | 1. Проверьте значение отключенного тока и времени на дисплее. 2. Сопоставьте параметры отключения с приложенной нагрузкой. 3. Установите необходимую характеристику в зоне токов перегрузки. 4. Нажмите кнопку "reset" для возможности повторного включения. |
| Срабатывание от короткого замыкания ("Is" или "Ii" мигают) | 1. Проверьте значение отключенного ток и времени на дисплее. 2. Устраните, если возможно, причину короткого замыкания. 3. Проверьте настройку защиты от короткого замыкания. 4. Проверьте исправность выключателя. 5. Нажмите кнопку "reset" для возможности повторного включения. |
| Срабатывание от замыкания на землю (IG мигает) | 1. Проверьте значение отключенного тока и времени на дисплее. 2. Устраните, если возможно, причину замыкания на землю. 3. Установите необходимую характеристику защиты. 4. Нажмите кнопку "reset" для возможности повторного включения. |
| Срабатывание расцепителя минимального напряжения: 1. Напряжение питания в цепи менее 70%Ue. 2. Обрыв в цепи питания. | 1. Проверьте наличие напряжения питания цепи расцепителя. 2. Установите необходимое напряжение питания, которое должно быть не менее 85%Ue. 3. При необходимости отремонтируйте цепь питания расцепителя. |
| Сработала взаимоблокировка | Проверьте коммутационные состояния взаимосблокированных выкл. |
| Выключатель не включается | Не произведен сброс предыдущего состояния у микропроцесс. модуля | Нажмите кнопку "reset" для возможности повторного включения. |
| Вспомогательные цепи у выключателя выдвижного исполнения разъединены | Доведите корпус в ячейке до рабочего положения "making" (при сочленении будет услышан щелчок). |
| Механизм выключателя не взводится | Проверьте вспомогательные цепи: 1. Напряжение питания двигат. привода должно быть не менее 85%Ue. 2. Проверьте механизм взвода, отремонтируйте при необходимости. |
| Выключатель не включается | Механизм взаимоблокировки блокирует включение | Проверьте рабочие состояния взаимосблокированных выключателей. |
| Включающий электромагнит: 1. Напряжение питания ниже чем 85%Us. 2.Включающий электромагнит поврежден. | 1. Напряжение питания должно быть не менее 85%Us. 2. Замените электромагнит. |
| Автоматическое срабатывание после включения (Индикатор повреждения мигает) | Мгновенное срабатывание: 1. Включение на К.З. 2. Уставка по току срабатывания ниже тока нагрузки. 3. Включение на ток перегруженный. | 1. Проверьте значение отключаемого тока и времени на модуле. 2. Устраните причины короткого замыкания. 3. Устраните причины перегрузки. 4. Проверьте состояние выключателя. 5. Откорректируйте значения токов отключения. 6. Нажмите кнопку "reset" для возможности повторного включения. |
| Выключатель не отключается | Выключатель не отключается ручным управлением 1. Возможно неисправен механизм или цепь отключения. | 1. Проверьте работоспособность механизма. |
| Выключатель не отключается дистанционно: 1. Возможно неисправен механизм или цепь отключения. 2. Напряжение в цепи независимого расц. ниже 70%Us. 3. Независимый расц. поврежден. | 1. Проверьте работоспособность механизма. 2. Проверьте напряжение питания цепи независимого расцепителя, которое должно быть более 70%Us. 3. Замените независимый расцепитель. |
| Механизм выключателя не взводится | Ручной взвод не возможен | Механические повреждения механизма взвода – ремонтировать. |
| Двигательный взвод не возможен: 1.Напряжение питания двигательного привода менее 85%Us. 2.Механические повреждения взводного механизма. | 1. Напряжение питания не должно быть ниже 85%Us. 2. Механические повреждения механизма взвода – ремонтировать. |
| Рукоятка выключателя выдвижного исполнения не поворачивается | 1. Вращение блокируется навесным замком. 2. Заклинивание корпуса выключателя в ячейке. | 1. Снимите навесной замок. 2. Устраните заклинивание корпуса в ячейке. |
| Выключатель выдвижного исполнения не переводится из положения "разъединено" | 1.Рукоятка не извлечена. 2.Выключатель не полностью переведен в это положение. | 1. Извлеките рукоятку из гнезда. 2.Полностью доведите выключатель в положение "разъединено". |
| Выключатель выдвижного исполнения не переводится в рабочее положение | 1. Что-то попало в ячейку и заблокировало фиксацию или поломка ячейки. 2. Несовпадение номинальных токов ячейки и корпуса выключателя (скоба – замок блокирует доводку). | 1. Проверьте ячейку и устраните или свяжитесь с изготовителем. 2. Ячейка и корпус должны соответствовать друг другу по номинальному току. |
| Не функционируют дисплей на микропроцессороном модуле выключателя | 1. Не подано напряжение питания на модуль. 2. Ошибка модуля. | 1. Проверьте подачу напряжения питания на модуль. 2. Отключите питание и подайте снова. Если указанные действия не дадут эффекта, свяжитесь с изготовителем. |
| Включающий электромагнит: 1. Напряжение питания ниже 85%Us. 2. Электромагнит поврежден. | 1. Напряжение питания электромагнита не должно быть менее 85%Us. 2. Замените включающий электромагнит. |
| Индикатор повреждения продолжают мигать после сброса кнопки "rest" | Ошибка модуля микропроцессорного | Отключите питание модуля и подайте снова. Если указанные действия не дадут эффекта, свяжитесь с изготовителем. |
