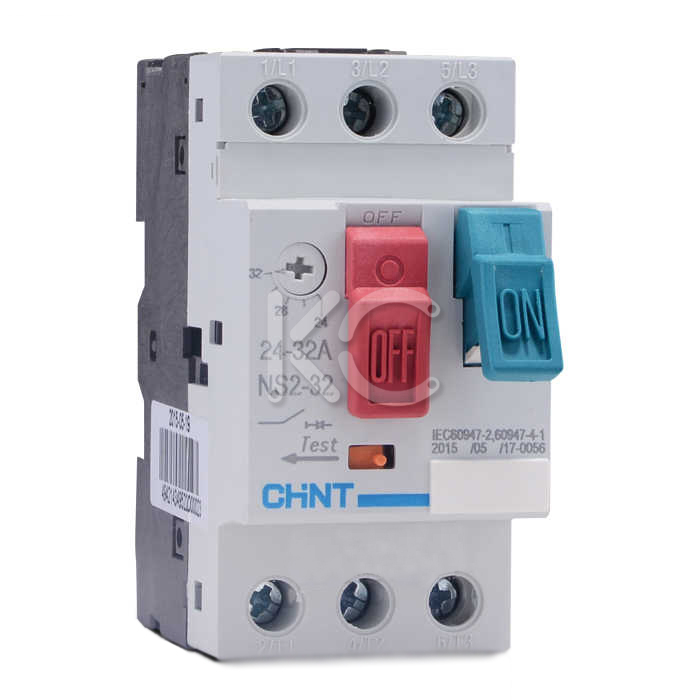

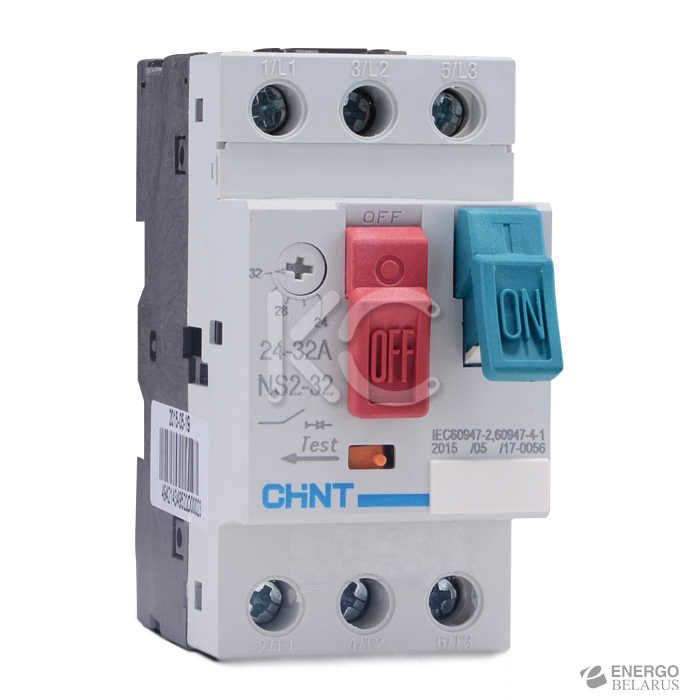

Автоматический выключатель защиты двигателя NS2-32 24-32A (R) (CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-412-6
Розничная цена:
102,65 руб. без НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
Характеристики
Электрические характеристики: до 690В переменного тока частотой 50/60 Гц. Стандарты соответствия: ГОСТ Р 50030.2, ГОСТ Р 50030.4.1.
- Диапазон температур эксплуатации: от -25 до 40°С. Температура выше 35°С не должна непрерывно воздействовать более 24 часов.
- Высота над уровнем моря: не более 2000 м.
- Допустимая влажность: в месте установки пускателя относительная влажность не должна превышать 50% при температуре 40°С. Большая влажность допускается при меньшей температуре, например, влажность 90% допустима при температуре не выше 20°С.
- Степень загрязнение среды: 3.
- Класс защиты: 10А (для NS2-32).
- Способ управления пускателем: ручной.
- Условия монтажа: на вертикальной панели с допустимым отклонение от вертикали не более 5°. Места установки пускателей не должны подвергаться значительным ударам и вибрациям.
Защитные характеристики
При трёхфазной симметричной перегрузке| № п.п. | Токи перегрузки, кратные In | Условия испытаний | Время воздействия | Результат воздействия | Температура | |
|---|---|---|---|---|---|---|
| 1 | 1.05 | Холодное состояние | t≥2ч | не срабатывает | +20°C±2°C | |
| 2 | 1.20 | Нагретое состояние (непосредственно после п.1) | t≥2ч | срабатывает | +20°C±2°C | |
| 3 | 1.50 | Нагретое состояние (непосредственно после п.1) | Класс защиты | 10A t<2мин. | срабатывает | +20°C±2°C |
| 10 t<4мин. | ||||||
| 4 | 7.20 | Холодное состояние | Класс защиты | 10A 2с<t≤10с | срабатывает | +20°C±2°C |
| 10 4с<t≤10с | ||||||
| № п.п. | Токи перегрузки, кратные In | Условия испытаний | Время | Результат воздействия | Температура | |
|---|---|---|---|---|---|---|
| Любые 2 фазы | Выпадающая фаза | |||||
| 1 | 1.0 | 0.9 | Холодное состояние | t≥2ч | не срабатывает | +20°C±2°C |
| 2 | 1.15 | 0 | Нагретое состояние (непосредственно после п.1 ) | t<2ч | срабатывает | +20°C±2°C |
| № п.п. | Токи перегрузки, кратные In | Условия испытаний | Время | Результат воздействия | Температура |
|---|---|---|---|---|---|
| 1 | 1.0 | Холодное состояние | t≥2ч | не срабатывает | +40°C±2°C |
| 2 | 1.2 | Нагретое состояние (непосредственно после п.1 ) | t<2ч | срабатывает | +40°C±2°C |
| 3 | 1.05 | Холодное состояние | t≥2ч | не срабатывает | -5°C±2°C |
| 4 | 1.3 | Нагретое состояние (непосредственно после п.1 ) | t<2ч | срабатывает | -5°C±2°C |
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Номинальное напряжение изоляции Ui, B | 690 | ||
| Номинальное рабочее напряжение Ue, B | 230/240, 400/415, 440, 500, 690 | ||
| Номинальное импульсное выдерживаемое напр. Uimp, B | 8000 | ||
| Диапазон регулирования тока, А | 24~32 | ||
| Номинальный ток, А | 32 | ||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 230/240B | 50 | |
| 400/415B | 10 | ||
| 440B | 6 | ||
| 480/500B | 4 | ||
| 660/690B | 3 | ||
| Номинальная наибольшая отключающая способность Icn, кА | 230/240B | 50 | |
| 400/415B | 5 | ||
| 440B | 3 | ||
| 480/500B | 3 | ||
| 660/690B | 2.25 | ||
| Зона ионизации, мм | 40 | ||
| Мощность управляемого и защищаемого электродвигателя, кВт | 230/240B | 7.5 | |
| 400B | 15 | ||
| 415B | 15 | ||
| 440B | 15 | ||
| 500B | 18.5 | ||
| 660/690B | 25 | ||
| Ток срабатывания электромагнитного расцепителя, А | 416 | ||
| Номинальный ток защитного предохранителя, необходимого для установки в цепи при значении ожидаемого тока К.З. выше номинальной предельной наибольшей отключающей способности (Icu) пускателя, А | 230/240B | aM A | 80 |
| gl/gG A | 100 | ||
| 400/415B | aM A | 80 | |
| gl/gG A | 100 | ||
| 440B | aM A | 63 | |
| gl/gG A | 80 | ||
| 500B | aM A | 50 | |
| gl/gG A | 63 | ||
| ★ предохранитель не требуется | 690B | aM A | 40 |
| gl/gG A | 50 | ||
| Степень защиты пускателя | IP2L0 | ||
Габаритные и установочные размеры
| NS2-32, мм |
|---|
  |
