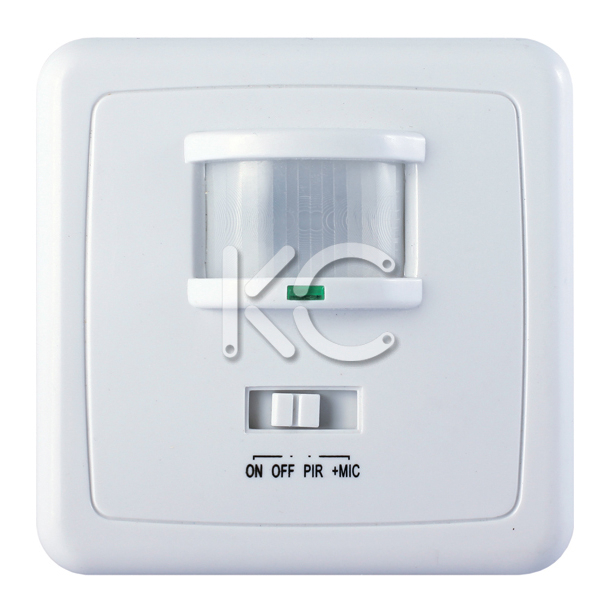

Датчик движения ДДВ-03-КС (с акустическим датчиком)

• Назначение
• Преимущества
• Технические характеристики
• Установка
• Схема соединения
• Тестирование
• Примечания
• Неисправности и способы их устранения

Назначение

Датчики движения ДДВ-03-КС предназначены для автоматического включения и выключения осветительных устройств в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности. Датчик представляет собой энергосберегающий коммутатор, оснащенный интегральной схемой, чувствительным датчиком и дополнительным акустическим датчиком (микрофоном) с регулируемой силой срабатывания от звука.

Зона обнаружения состоит из верхней, нижней, левой и правой областей. Они могут быть выбраны по желанию пользователя, однако существует тесная связь между чувствительностью датчика и направлением движения объекта.

Датчик распознает время суток: пользователь может настроить освещенность. Датчик может работать и днем, и ночью, если установить режим SUN (max). Датчик работает при освещении менее 3 Лк, если установить режим MOON (min).

Выдержка времени постоянно добавляется. Когда прибор получает повторный сигнал, отсчет установленной (базовой) выдержки времени начинается снова. Выдержка времени может быть установлена по желанию пользователя. Минимальная выдержка времени 10 сек ±3 сек, максимальная выдержка 7 мин ±2 мин.

Многофункциональные режимы работы: на выбор «ON», «OFF», обнаружение инфракрасных лучей, обнаружение инфракрасных лучей и режим голосового контроля. При выборе последнего режима осветительное устройство автоматически включится, если, например, постучать в дверь и сказать: «Я вернулся».

Преимущества

• Простота в установке и использовании.
• Датчик автоматически распознает дневное и ночное время суток.
• Корпус датчика выполнен из поликарбоната – пластика, не поддерживающего горение.
• В качестве элемента, коммутирующего нагрузку, использовано электромеханическое реле.

Технические характеристики

Установка

Датчик движения ДДВ-03-КС

1. Отключите электропитание. 2. Ослабьте соединительную опору на нижней части датчика, вставьте провод в отверстие, закрепите шурупы. 3. Отделите крышку от сенсора, положите сенсор в соединительную коробку. 4. Если вы хотите установить датчик в квадратной распределительной коробке, поместите установочный винт в отверстие, закрепите излучатель на распределительной коробке, затяните винт. Таким же способом можно установить датчик в круглой распределительной коробке. Затяните крышку установочным винтом, рычаг откроется автоматически, и закрепите распределительную коробку.

Схема соединения

Датчик движения ДДВ-03-КС

Тестирование

Установите выключатель датчика в режим «ON», «SENS» – на максимум, регулятор освещения (LUX) поверните по часовой стрелке на максимум – день (SUN), регулятор выдержки времени (TIME) – против часовой стрелки на минимум.

Сразу после включения электропитания контролируемое осветительное устройство должно включиться. Через 30 секунд установите выключатель датчика в режим «OFF», осветительное устройство выключится. Через 30 секунд установите выключатель датчика в режим «PIR», если поступят сигналы осветительное устройство выключится через 20 секунд, при отсутствии сигналов осветительное устройство перестанет работать через 5-10 секунд и включится снова через 5 секунд.

При тестировании датчика при слабой освещенности поверните регулятор освещения (LUX) против часовой стрелки – на минимум (менее 3 лк) – при освещенности более 3 лк устройство работать не будет, однако оно может работать, если закрыть окно обнаружения чем-либо непрозрачным (напр. полотенцем). При отсутствии сигналов осветительное устройство перестает работать через 5-10 секунд.

Установите режим «+MIC», поверните регулятор освещения (LUX) на максимум, рабочим режимом датчика будет «обнаружение инфракрасных лучей и режим голосового контроля», закройте детектор, если осветительное устройство включено, то при отсутствии сигналов оно выключится через 5-10 секунд, если через 5 секунд хлопнуть в ладоши, осветительное устройство включится и, при отсутствии сигналов, выключится через 5-10 секунд.

ВНИМАНИЕ! При тестировании датчика в дневное время, поверните регулятор освещения в режим SUN, в противном случае датчик не будет работать!

Примечания

• Прибор устанавливается электриком.
• Прибор устанавливаться только на неподвижный объект.
• Перед окном обнаружения не должно быть подвижных или препятствующих обнаружению объектов.
• Избегайте установки в местах с изменяющейся температурой, например, рядом с кондиционером, центральным отоплением и т.д.
• При обнаружении неисправностей датчика, не открывая прибор, обратитесь в сервисный центр.

Неисправности и способы их устранения

Если осветительное устройство не работает, нужно проверить:

• соединение с электропитанием и осветительным устройством;
• не сломано ли осветительное устройство;
• загорается ли индикаторная лампочка чаще при получении сигналов;
• соответствует ли установленный свет (день/ночь) окружающему освещению.

При плохой чувствительности датчика, проверьте:

• нет ли перед окном обнаружения препятствия, которое воздействует на получение сигналов;
• температуру воздуха;
• находится ли источник сигнала в поле обнаружения;
• высоту установки.

Датчик не может автоматически выключить осветительное устройство, если:

• в поле обнаружения постоянно поступают сигналы;
• установлена максимальная выдержка времени;
• электропитание не соответствует указанному в инструкции;
• температура около датчика меняется (кондиционер, центральное отопление и т.д.).
