Äàò÷èê ñêîðîñòè ÂÒÈÞ.7019-90 äëÿ òàõîãðàôà
Õàðàêòåðèñòèêè
Датчик скорости ВТИЮ.7019-90 для тахографов служат для контроля частоты вращения вала в коробке передач. Применяются в комплексе с тахографами в составе грузовой, пассажирской и спецтехники.
В основе работы датчика ВТИЮ.7019-90 лежит эффект Холла. Датчик реагирует на вращение зубчатого колеса коробки передач и формирует электрические импульсы, частота которых зависит от скорости движения транспорта. В дальнейшем импульсы с датчика поступают на тахограф, который регистрирует скорость и пробег транспортного средства.
|
Наименование датчика |
Особенность монтажной части |
Для работы в составе ТС |
| ВТИЮ.7019-90 | Длина — 90 мм | МАЗ |

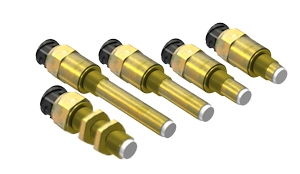

Кроме того, датчики из группы ВТИЮ.7019 работают в составе Ford Transit, тягачей International, Freightliner и Peterbilt.
Выгодные особенности ВТИЮ.7019:
- комплементарный выход (защищён от помех бортовой сети автомобиля)
- высокая частота оперирования
- герметичный корпус, устойчивый к вибрациям
- работают в температурном диапазоне от минус 30°С до плюс 145°С
- наличие специального автомобильного разъема с байонетным соединением
Датчики группы ВТИЮ.7019 взаимозаменяемы с зарубежными устройствами, такими как Siemens VDO 2159.2010 2200, а так же отечественными, например, 4412.3843; 45.3843-10; ДС5.18М.90.1,6.5.3.СЦ4.
Преимущества в установке датчиков скорости ВТИЮ.7019:
- при замене вышедших из строя датчиков разъём ВТИЮ.7019 совпадает с прежним разъёмом, а размер - с уже имеющимся посадочным местом
- при первичной установке Вы можете приобрести к разъёму (вилке) соответствующую по размерам ответную часть (розетку)
- для "американских" тягачей Вы можете выбрать подходящий для Вас вариант резьбы монтажной части: метрическую (M18X1) или дюймовую (¾)
| Габаритные размеры корпуса датчика | Ø26 мм; L=144 мм |
| Рабочий ток (ток нагрузки) l3, l4 | ≤1 мА |
| Собственный ток потребления | ≤6 мА |
| Диапазон рабочих напряжений питания, Uпит. | 6,5…30 В DC |
| Диапазон рабочих напряжений нагрузки, Uн1; Uн2 | 6,5…30 В DC |
| Параметры выходного сигнала: | |
|
- напряжение низкого уровня выходного сигнала U3,2; U4,2 |
0…1,9 B |
|
- напряжение высокого уровня выходного U3,2; U4,2 |
6,5…12 B |
| Уровень пульсаций питающего напряжения | ≤ 15% |
| Максимальная частота переключения | 2000…4000 Гц |
| Световая индикация | Нет |
| Тип контакта | Переключающий |
| Структура выхода | NPN (открытый коллектор с защитным резистором 1,5 кОм) |
| Схема подключения | Четырехпроводная |
| Защита от обратной полярности | Есть |
| Номинальное расстояние срабатывания | 2 мм |
| Рабочее расстояние срабатывания | 1,4 мм |
|
Материал объекта воздействия на выключатель / размеры объекта воздействия (при испытаниях) |
Сталь углеродистая / 7x16 мм |
| Наличие заземляющего провода | Нет |
| Степень защиты по ГОСТ 14254-96: | |
|
- со стороны подключения |
IP67 |
|
- со стороны чувствительной поверхности |
IP68 |
| Материал корпуса (покрытие) | Сталь углеродистая (Ц.9 хр.) |
| Материал чувствительной поверхности | Д16Т |
| Присоединение | Соединитель 4402.3843-120 (вилка) |
| Допустимый момент затяжки | 60 Нм |
| Повышенная температура окружающей среды: | |
|
- рабочая |
зона А +135°С / зона В +145°С |
|
- без функционирования |
зона А +140°С / зона В +150°С |
| Пониженная температура окружающей среды: | |
|
- рабочая |
-30°С |
|
- без функционирования |
-40°С |
| Размеры объекта воздействия | 7x16х2 мм |
