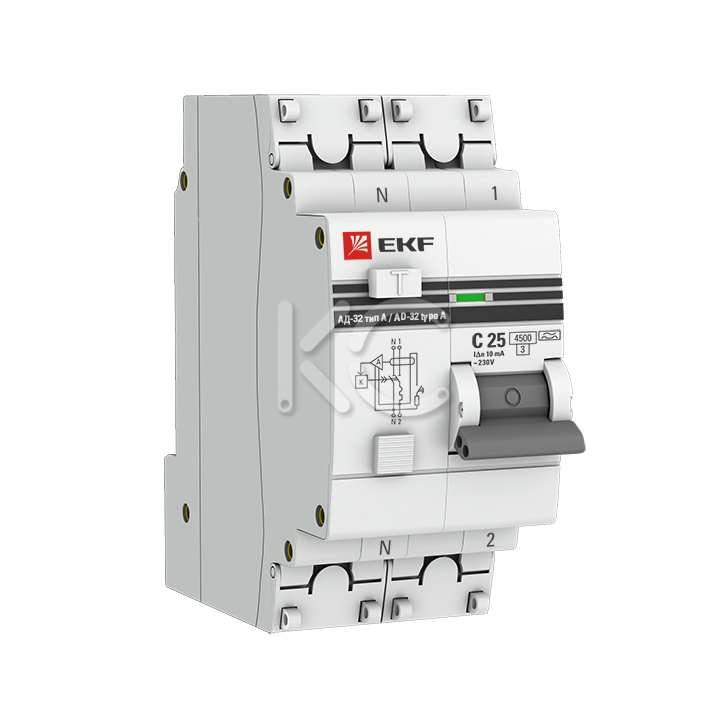

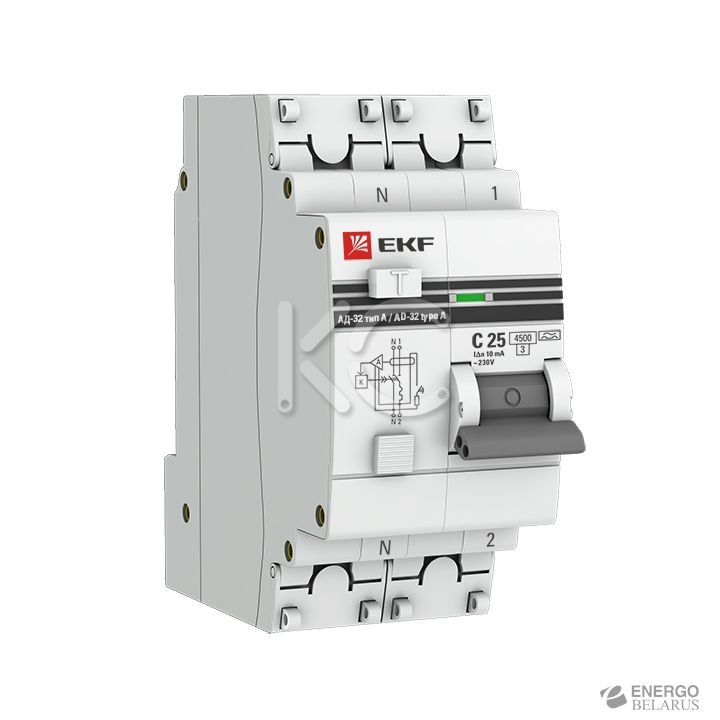

Дифференциальный автомат 2р ( 20/ 30 АД-32) EKF PROxima
- Розница
- Опт
- Под заказ (на 22.08.2023) Проверено
Код товара: 196-270-2
Розничная цена:
47,07 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Токовременные характеристики отключения
- Температурный коэффициент
- Габаритные и установочные размеры
- Типовая схема подключения
- Особенности эксплуатации и монтажа
Назначение
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006). Патент на опломбировку № 57543.
Применение
- Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
- Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
- Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
- Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Преимущества
- Наличие кнопки возврата для индикации срабатывания от тока утечки.
- Двухпозиционный зажим на DIN-рейку.
- Панели для пломбировки клемм.
- Индикаторное окно состояния контактов.
- Повышенная жесткость корпуса.
- Скругленные клеммы с насечками для надежного соединения с проводниками.
- Корпус из не поддерживающей горение пластмассы.
- Монолитная лицевая панель.
- Углубления на корпусе для охлаждения аппарата.
- Современная электронная плата с повышенной защитой от импульсных помех.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, A | 20 |
| Мощность рассеивания, Вт | 3 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Предельная коммутационная способность, кА | 4.5 |
| Коммутационная износостойкость, количество циклов | 10000 |
| Механическая износостойкость, количество циклов | 20000 |
| Сечение подключаемого провода, мм2 | от 1 до 25 |
| Момент затяжки, Н·м | 2.5 |
| Номинальное фазное напряжение частотой 50 Гц, В | 240 |
| Номинальное линейное напряжение частотой 50 Гц, В | 415 |
| Характеристика отключения | С |
| Тип УЗО | АС |
| Класс УЗО | электронное |
| Количество полюсов | 1P + N |
| Расположение нейтрали | с левой стороны |
| Степень защиты | IP 20 |
| Степень защиты аппарата в модульном шкафу | IP 40 |
| Время отключения при номинальном отключающем дифференциальном токе, не более, с | 0.04 |
| Климатическое исполнение | УХЛ 4 |
| Категория применения | А |
Токовременные характеристики отключения
| АД-32 2P 20/30 EKF PROxima |
|---|
  С – срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока. |
Температурный коэффициент
| АД-32 2P 20/30 EKF PROxima |
|---|
 |
Габаритные и установочные размеры
| АД-32 2P 20/30 EKF PROxima |
|---|
 |
Типовая схема подключения
| АД-32 2P 20/30 EKF PROxima |
|---|
 |
Особенности эксплуатации и монтажа
- Присоединение.
Проводник Шина соединительная жесткий гибкий с наконечником PIN, FORK
- Подключение дополнительных устройств:
- установка расцепителя минимального и максимального напряжения РММ-47 EKF PROxima (отверстие справа);
- установка расцепителя независимого РН-47 EKF PROxima (отверстие справа).
