Дифференциальный автомат 2р ( 32/ 30 АД-12) EKF Basic
- Розница
- Опт
- Под заказ (на 22.08.2023) Проверено
Код товара: 196-275-9
Розничная цена:
23,04 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Токовременные характеристики отключения
- Температурный коэффициент
- Габаритные и установочные размеры
- Типовая схема подключения
- Особенности эксплуатации и монтажа
Назначение

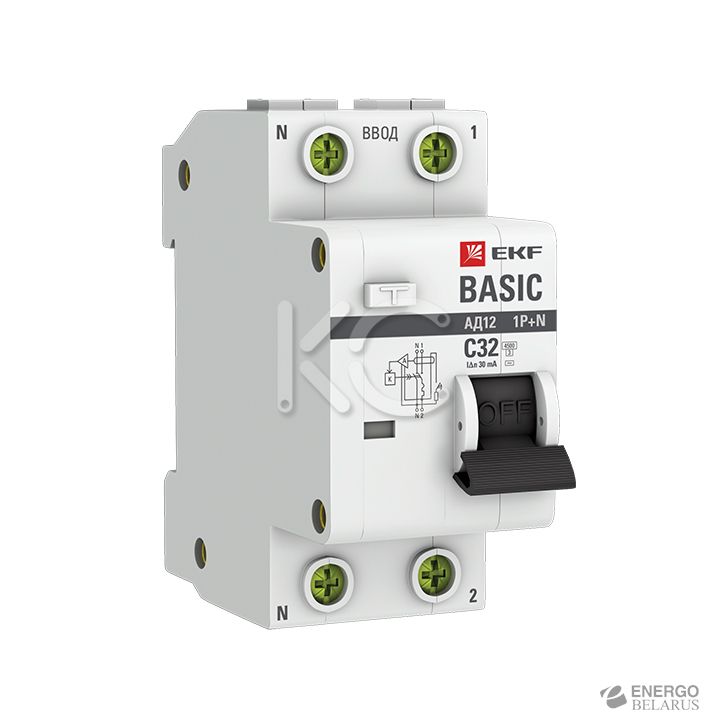

Выключатели автоматические дифференциального тока (дифавтоматы) АД-12 EKF BASIC – это аппараты, сочетающие функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, A | 32 |
| Предельная коммутационная способность, кА | 4.5 |
| Коммутационная износостойкость, количество циклов | 4000 |
| Механическая износостойкость, количество циклов | 8000 |
| Сечение подключаемого провода, мм2 | от 1 до 25 |
| Момент затяжки, Н·м | 2.5 |
| Номинальное фазное напряжение частотой 50 Гц, В | 240 |
| Номинальное линейное напряжение частотой 50 Гц, В | 415 |
| Характеристика отключения | С |
| Тип срабатывания по дифференциальному току | АС |
| Механизм | электронный |
| Количество полюсов | 1P + N |
| Расположение нейтрали | с левой стороны |
| Степень защиты | IP20 |
| Степень защиты аппарата в модульном шкафу | IP40 |
| Время отключения при номинальном отключающем дифференциальном токе, не более, с | 0.04 |
| Климатическое исполнение | УХЛ 4 |
| Категория применения | А |
Токовременные характеристики отключения
| Дифференциальные автоматические выключатели АД-12 EKF BASIC |
|---|
  С – срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока. |
Температурный коэффициент
| Дифференциальные автоматические выключатели АД-12 EKF BASIC |
|---|
 |
Габаритные и установочные размеры
| Дифференциальные автоматические выключатели АД-12 EKF BASIC |
|---|
 |
Типовая схема подключения
| Дифференциальные автоматические выключатели АД-12 EKF BASIC |
|---|
 |
Особенности эксплуатации и монтажа
| Проводник | ||
|---|---|---|
| жесткий | гибкий | с наконечником |
 |  |  |
