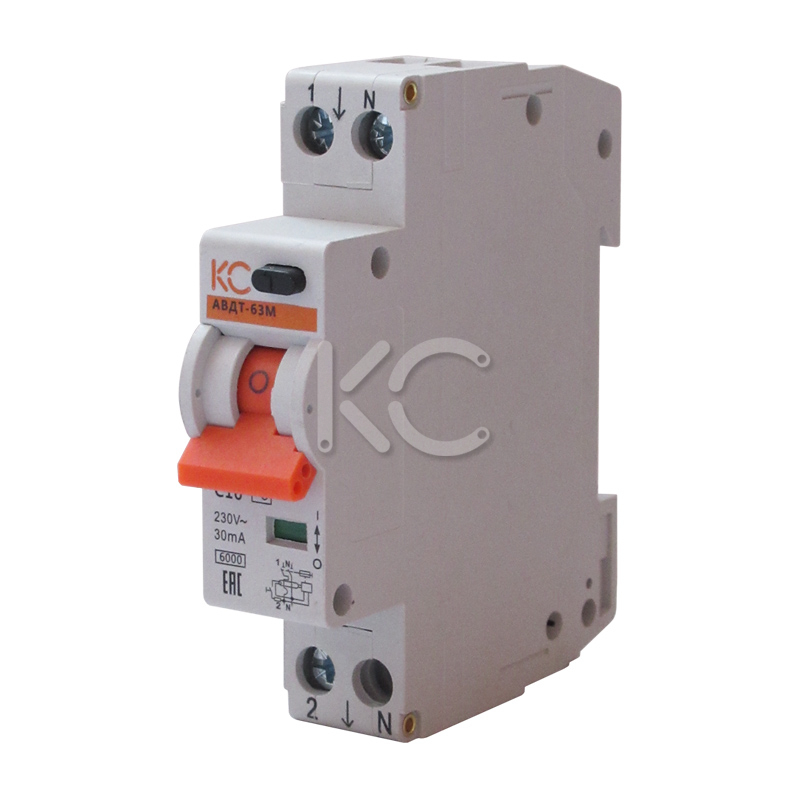

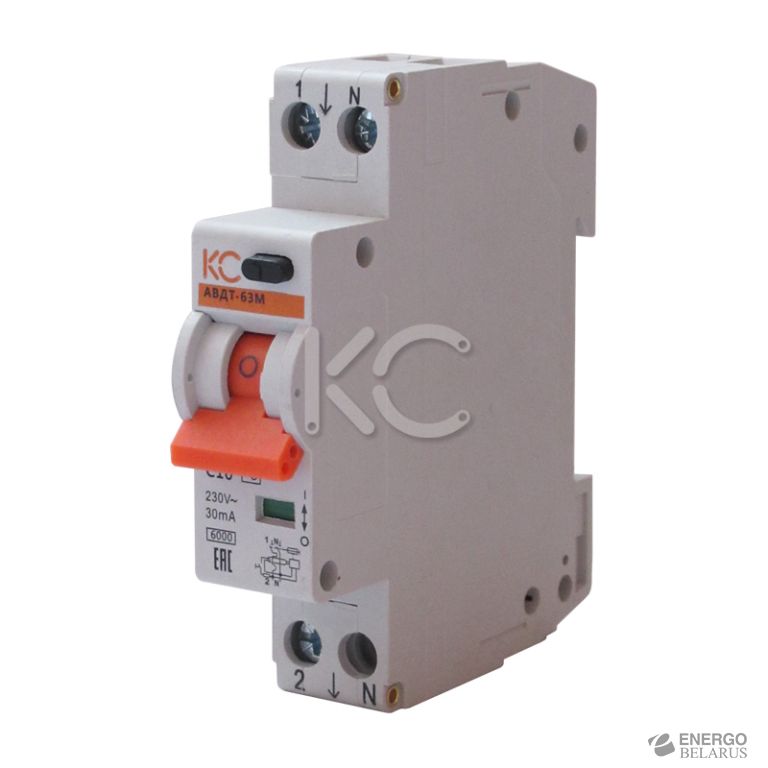

Дифференциальный автомат АВДТ-63М 1р+N C 25А/30мА 1 мод. тип АС, 6кА КС
- Розница
- Опт
- Под заказ (на 22.08.2023) Проверено
Код товара: 196-274-9
Розничная цена:
48,99 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Особенности конструкции
- Схема подключения
- Габаритные размеры
- Монтаж
Назначение
Дифференциальные автоматические выключатели серии АВДТ-63М (в одномодульном корпусе) предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, а также для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 230 В и частотой 50 Гц.
Дифференциальные автоматические выключатели серии АВДТ-63М сертифицированы в соответствии с Техническим регламентом Таможенного Союза
Технические характеристики
| Параметры | Значения |
|---|---|
| Число полюсов | 1P+N |
| Номинальное рабочее напряжение, В | 230 |
| Номинальное импульсное выдерживаемое напряжение, В | 4000 |
| Номинальное напряжение изоляции, В | 230 |
| Номинальная частота тока, Гц | 50/60 |
| Номинальный ток, А | 25 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Отключающая способность, кА | 6 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока | АС |
| Характеристика срабатывания от сверхтоков | С |
| Тип расцепителя | тепловой, электромагнитный |
| Максимальное сечение провода, присоединяемого к зажимам, мм2, не более | 6 |
| Типы присоединяемых проводников | гибкие проводники – одножильные и многожильные |
| Механическая износостойкость, циклов | 15000 |
| Электрическая износостойкость, циклов | 6000 |
| Степень защиты | IР20 |
| Диапазон рабочих температур, °C | от -5 до +40 |
| Срок службы, лет | 15 |
Особенности конструкции
Компактная конструкция – ширина устройства 18 мм, отличное решение для экономии места в щитке. Наличие кнопки «ТЕСТ» позволяет проверить работоспособность устройства и правильность подключения. Наличие боковых ребер улучшает циркуляцию воздуха, что способствует эффективному охлаждению при плотном контакте с соседними устройствами. Цветовая индикация состояния главной контактной группы.
Схема подключения
| АВДТ-63М |
|---|
 |
Габаритные размеры
| АВДТ-63М |
|---|
 |
Монтаж
- Монтаж, подключение и пуск АВДТ-63М в эксплуатацию должны осуществляться только квалифицированным электротехническим персоналом, прошедшим инструктаж по технике безопасности, с соблюдением правил, установленных в нормативно-технической документации.
- Установка АВДТ осуществляется на монтажной рейке шириной 35 мм (DIN-рейке) в электрощитах со степенью защиты по ГОСТ 14254 не ниже IР30.
- Монтаж АВДТ выполняют гибкими или алюминиевыми проводниками сечением не более 6 мм2 в соответствии с номинальным током устройства. Для обеспечения срабатывания защиты от сверхтоков фазный проводник необходимо подключать к контактным зажимам 1 и 2 АВДТ, нейтральный проводник к контактным зажимам N. Подключение источника питания необходимо осуществить сверху. При измерении сопротивления изоляции групповых электрических цепей, к которым подключен АВДТ, необходимо отделить проводник испытуемой цепи от устройства путём отсоединения от зажимов 2, N.
- После монтажа и его правильности, подают напряжение электрической сети на электроустановку и включают АВДТ переводом рукоятки управления в положение «I» – «Вкл», нажимают кнопку «ТЕСТ» (кнопка «Т» на передней панели АВДТ). Немедленное срабатывание АВДТ (отключение защищаемой устройством цепи) означает, что АВДТ исправно.
