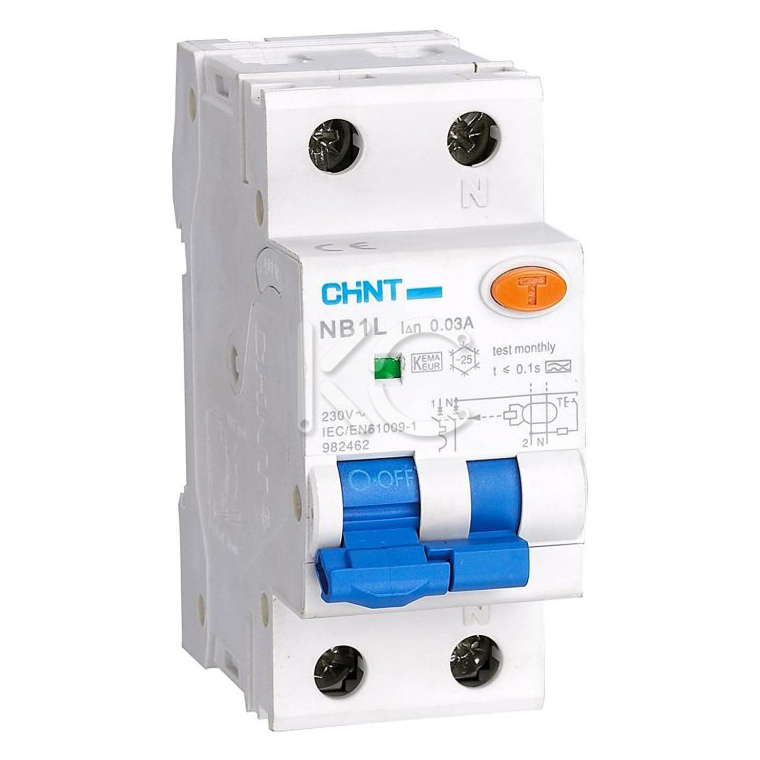

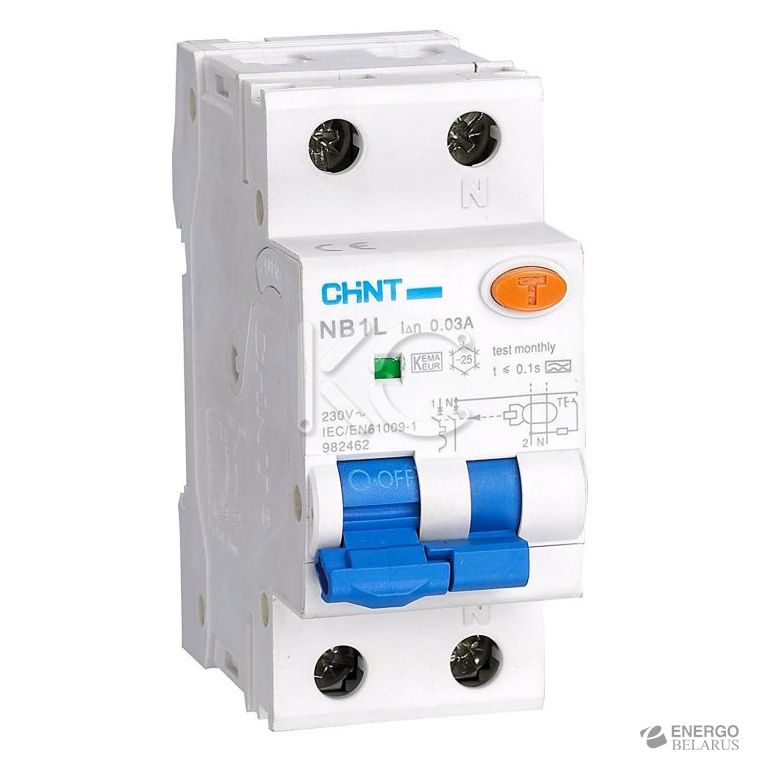

Дифференциальный автомат NB1L 1P+N B10 30mA тип AC 10KA (36мм) (R) CHINT
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-273-8
Розничная цена:
105,47 руб. без НДС
Характеристики
- Применение
- Технические характеристики
- Присоединение
- Температурная зависимость
- Габаритные и установочные размеры
Применение
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают:
- защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- защиту от перегрузки и короткого замыкания.
АС – защита только от синусоидальных переменных токов утечки.
Кривая В 3-5 ln – защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения со системами заземления TN и IT.
| Характеристика B |
|---|
 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Cоответствие стандартам | ГОСТ Р 51327.1 (МЭК 61009-1) |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 6 |
| Номинальное напряжение Ue, В | 230 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, A | 10 |
| Количество полюсов | 1P+N |
| Тип | AC (пер. ток) |
| Номинальный отключающий дифференциальный ток I△n, mА | 30 |
| Номинальный дифференциальный ток отключения и включения I△m, А | 500 (In≤40A) |
| Номинальная отключающая способность короткого замыкания lcn, кА | 10 |
| Характеристики срабатывания электромагнитного расцепителя | B |
| Время отключения менее I△n, c | ≤0.1 |
| Категория загрязнения среды | 2 |
| Электрическая износостойкость | 2000 |
| Механическая износостойкость | 2000 |
| Индикатор дифференциального тока | да |
| Степень защиты | IP20 |
| Рабочая температура, °C | от -25 до +40 |
| Температура хранения, °C | от -25 до +70 |
Присоединение
| Параметры | Значения |
|---|---|
| Сечение зажимов для медного кабеля | 1-25 мм2 |
| AWG 18-3 | |
| Сечение верхних/нижних зажимов для шины | 10 мм2 |
| AWG 18-8 | |
| Момент затяжки зажимов | 2 Н·м |
| 18 In-Ibs. |
Температурная зависимость
Зависимость номинального тока выключателей от температуры окружающей среды. Контрольная температура калибровки тепловых расцепителей 30°C.
| Температура | -10°C | 0°C | 10°C | 20°C | 30°C | 40°C | 50°C | 60°C |
|---|---|---|---|---|---|---|---|---|
| Коэффициент температурной компенсации | 1.20 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
Габаритные и установочные размеры
| NB1L 1P+N 36 мм |
|---|
 |
