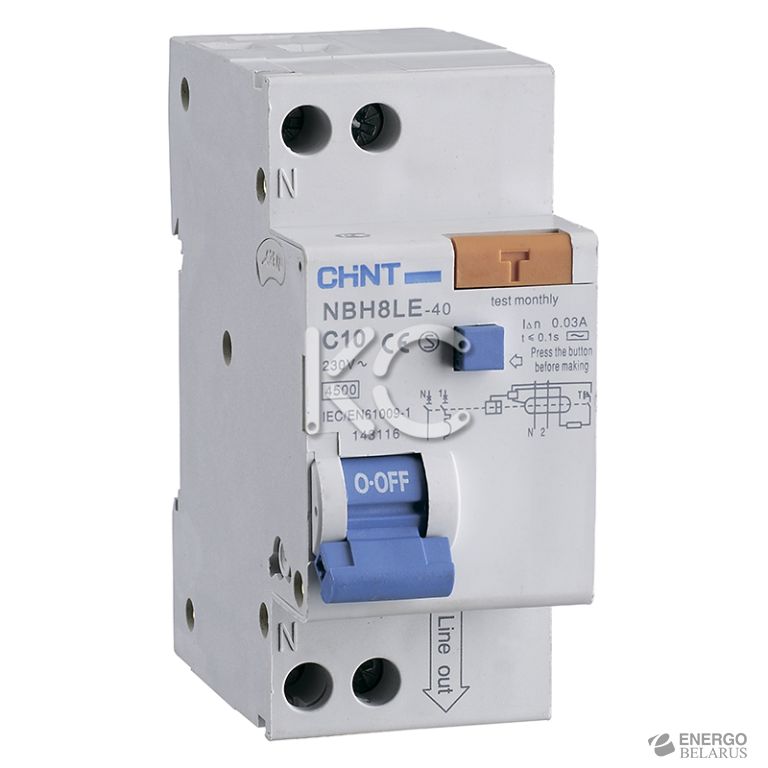

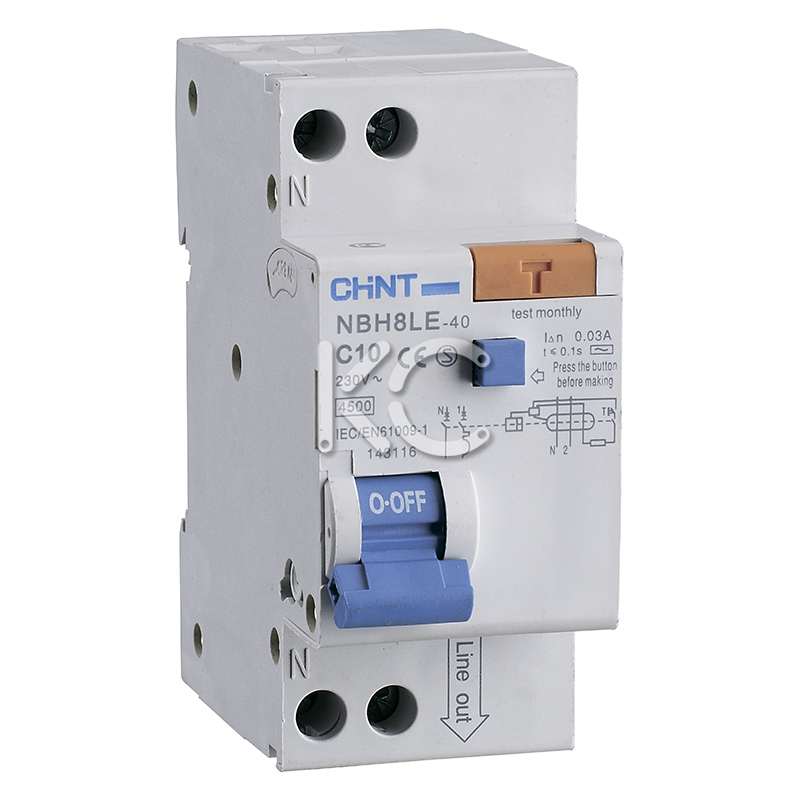

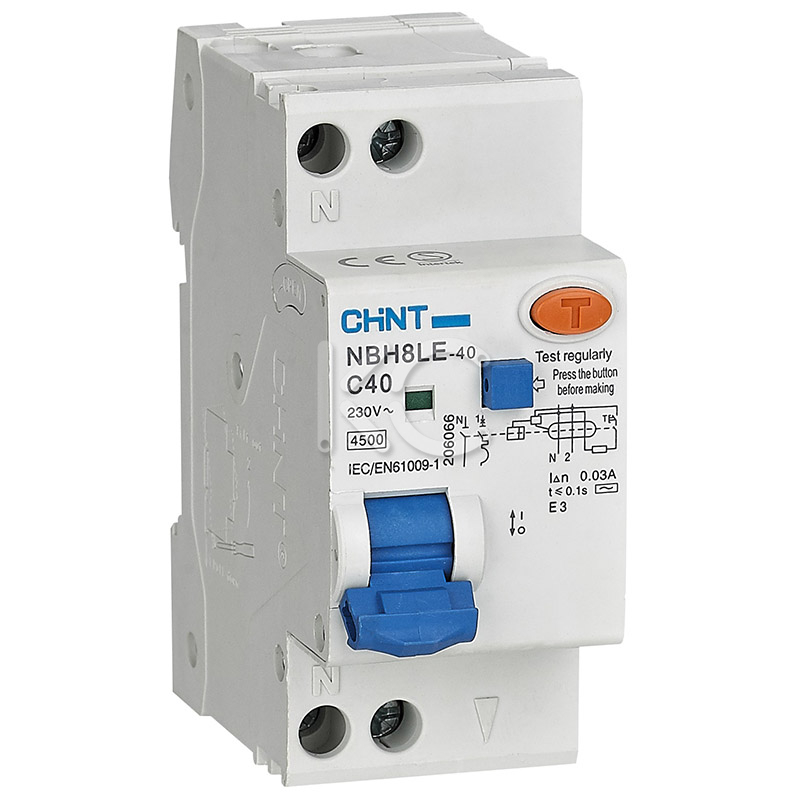

Дифференциальный автомат NBH8LE-40 1P+N 25A 30mA х-ка С 4.5kA (R) (CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-272-1
Розничная цена:
40,34 руб. без НДС
Характеристики
- Назначение
- Технические характеристики
- Присоединение
- Характеристики
- Температурная зависимость
- Габаритные и установочные размеры
Назначение
Выключатели дифференциальные NBH8LE предназначены для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования. Выключатели обладают высоким быстродействием, надежны и долговечны.
Технические характеристики
| Параметры | Значения |
|---|---|
| Соответствие стандартам | ГОСТ Р 51327.1 (МЭК 61009-1) |
| Номинальное напряжение изоляции Ui, В | 300 |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальное напряжение Ue, В | 230 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, A | 25 |
| Количество полюсов | 1P+N |
| Тип | AC |
| Номинальный отключающий дифференциальный ток I△n, A | 0.03 |
| Номинальный дифференциальный ток отключения и включения I△m, А | 500 |
| Номинальная отключающая способность короткого замыкания lcn, кА | 4.5 |
| Характеристика срабатывания электромагнитного расцепителя | C |
| Время отключения менее I△n, c | ≤0.1 |
| Категория загрязнения среды | 2 |
| Электрическая износостойкость | 4000 |
| Механическая износостойкость | 20000 |
| Индикатор дифференциального тока | да |
| Степень защиты | IP20 |
| Рабочая температура, °C | от -25 до +40 |
| Температура хранения, °C | от -25 до +70 |
Присоединение
| Параметры | Значения |
|---|---|
| Сечение зажимов для медного кабеля | 1-16 мм2 |
| AWG 18-5 | |
| Сечение верхних/нижних зажимов для шины | 1-10 мм2 |
| AWG 18-8 | |
| Момент затяжки зажимов | 2 Н·м |
| 11 In-Ibs. |
Характеристики
| Характеристика С |
|---|
 |
Температурная зависимость
Зависимость номинального тока выключателей от температуры окружающей среды. Контрольная температура калибровки тепловых расцепителей 30 °C.
| Температура | -10 °C | 0 °C | 10 °C | 20 °C | 30 °C | 40 °C | 50 °C | 60 °C |
|---|---|---|---|---|---|---|---|---|
| Коэффициент температурной компенсации | 1.20 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
Габаритные и установочные размеры
| NBH8LE, мм |
|---|
 |
