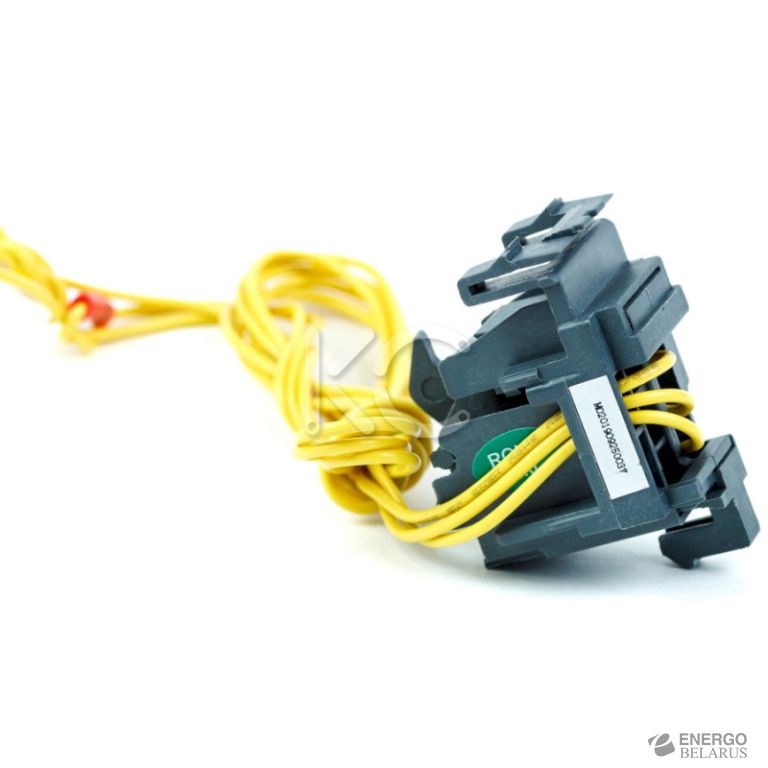

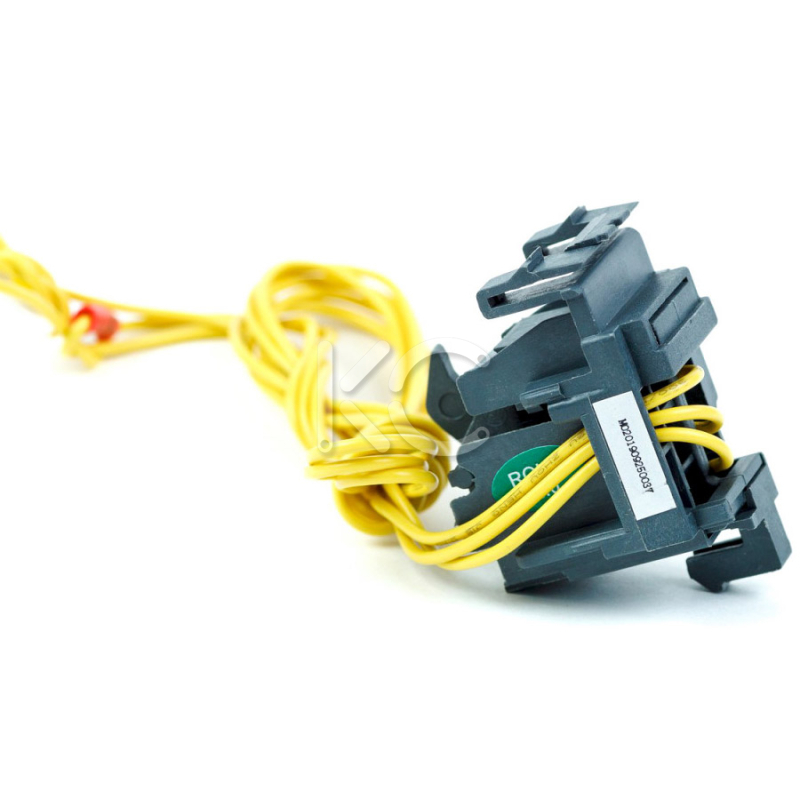

Сигнальный контакт AL-M1 R для NXM-125(63)/NXMLE-125 (правый) (R) CHINT
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 198-344-1
Розничная цена:
26,74 руб. с НДС
Характеристики
Назначение
Обычно он используется для подачи сигнала в случае неисправности автоматического выключателя или самопроизвольного срабатывания. Причины подачи сигнала ошибки сигнальным контактом:
- Срабатывание от перегрузки или короткого замыкания.
- Срабатывание от пониженного напряжения.
- Срабатывание, вызванное дифференциальными токами.
- Свободное расцепление с ручным управлением.
Технические характеристики
| Параметры | Значения |
|---|---|
| Место установки | правосторонняя установка |
| Для индикации состояния ВКЛ или ВЫКЛ автоматического выключателя |
|---|
 |
Электрические характеристики
| Рабочее напряжение, В | AC | DC | ||||||
|---|---|---|---|---|---|---|---|---|
| 24 | 48 | 110 | 240/415 | 24 | 48 | 110/220 | ||
| Рабочий ток, А | AC15 | 6 | 6 | 5 | 2 | - | - | - |
| DC13 | - | - | - | - | 2 | 1.2 | 0.25 | |
Схема подключения
Сигнальный контакт может быть соединен с индикаторной лампой, звуковым сигналом, и т.д., таким образом оператор может быть вовремя проинформирован в случае расцепления автоматического выключателя.
| Схема соединений |
|---|
 |
