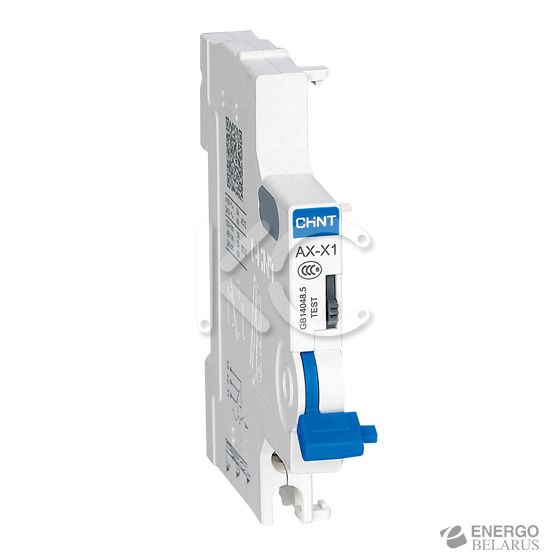

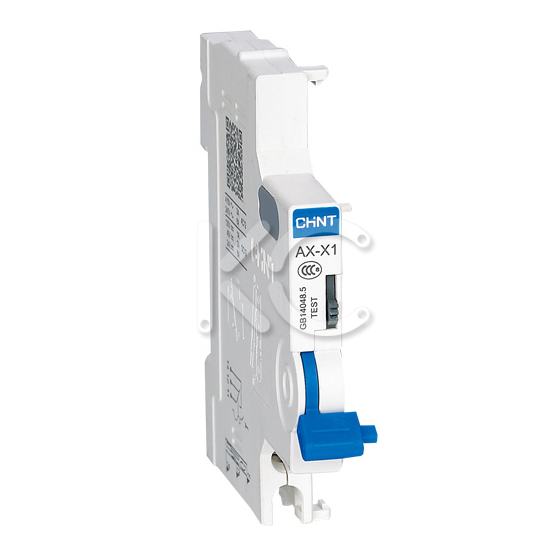

Вспомогательный контакт AX-X1 для NXB-63 (CHINT)
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-344-8
Розничная цена:
16,64 руб. без НДС
Характеристики
Назначение
Обеспечивает на большом расстоянии индикацию сигнала о состоянии автоматического выключателя (замкнут/разомкнут). Совместимые стандарты – IEC60947-5-1. Совместимая сертификация – CE.
Технические характеристики
| Количество полюсов | Номинальное рабочее напряжение, В | Номинальный рабочий ток, A |
|---|---|---|
| AC-12 | AC 415 | 3 |
| AC 240 | 6 | |
| DC-12 | DC 130 | 1 |
| DC 48 | 2 | |
| DC 24 | 6 |
Схема подключения
| AX-X1 | |
|---|---|
 | Схема соединений вспомогательных контактов. Когда вспомогательный контакт разомкнут, соединяются клеммы 11 и 12. Когда вспомогательный контакт замкнут, соединяются клеммы 11 и 14. Срок службы вспомогательных контактов составляет ≥ 10000 циклов. |
Сборка и установка изделия
Возможна сборка с использованием автоматических выключателей серии NXB-63, NXB-40, схема сборки приведена ниже.
| Схема сборки |
|---|
 |
После сборки AX-X1 и автоматического выключателя установите их на стальную монтажную рейку TH 35-7.5.
Габаритные размеры
| AX-X1 |
|---|
 |
