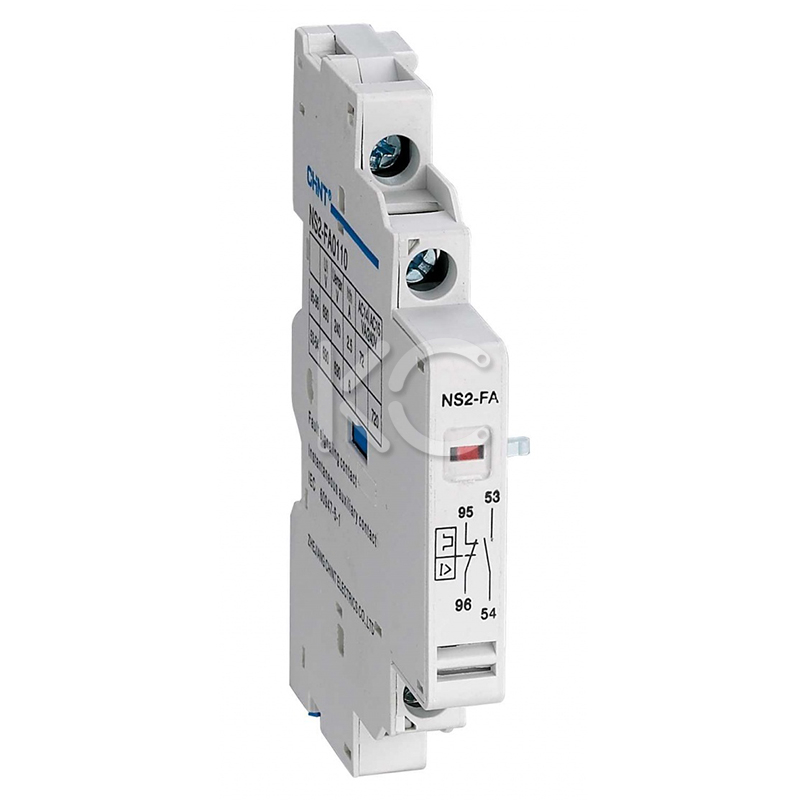

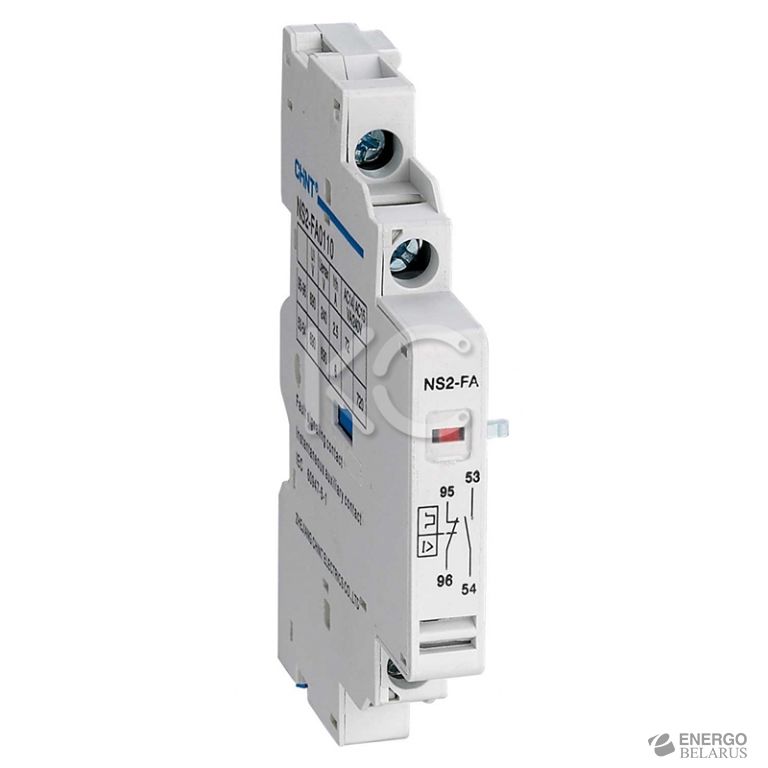

Аварийно-Дополнительные контакты NS2-FA1001 (R) (CHINT)
- Розница
- Опт
- Под заказ (на 26.03.2023) Проверено
Код товара: 197-573-7
Розничная цена:
23,41 руб. с НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
- Назначение
- Технические характеристики
- Категории применения, номинальные рабочие напряжения, номинальные рабочие токи сигнальных контактов
- Характеристики в режимах редких коммутаций сигнальных контактов и вспомогательных контактов
Назначение
Сигнальные и вспомогательные контакты (мгновенного включения и отключения).
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжения изоляции Ui, В | 690 |
| Номинальные тепловые токи вспомогательных контактов I th, А | 6 |
| Номинальные тепловые токи сигнальных контактов I th, А | 2.5 |
| Вид и количество контактов | 1НО+1НЗ |
Категории применения, номинальные рабочие напряжения, номинальные рабочие токи сигнальных контактов
| Категории применения | AC-14 | В DC-13 | |||||
|---|---|---|---|---|---|---|---|
| Номин. рабочие напряжения Ue, В | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
| Номинальные рабочие токи Ie, А | 1.5 | 1 | 0.5 | 0.3 | 1 | 0.3 | 0.15 |
| Управляемые мощности Р, Вт | 36 | 48 | 72 | 72 | 24 | 15 | 9 |
| Количество циклов отключений | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Характеристики в режимах редких коммутаций сигнальных контактов и вспомогательных контактов
| Категории применения | Включение | Отключение | Количество циклов включений - отключений и частота циклов в мин. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| I/Ie | В U/Ue | cos? или t0.95 | В I/Ie | В U/Ue | cos? или t0.95 | Количество циклов | Частота включений - отключений, циклов в мин. | Время выдержки под током, сек. | |
| AC-14 | 6 | 1.1В | 0.7 | 6 | 1.1 | 0.7 | 10 | 2 | 0.05 |
| AC-15 | 10 | 1.1В | 0.3 | 10 | 1.1 | 0.3 | 10 | 2 | 0.05 |
| DC-13 | 1.1 | 1.1В | 6Pe | 1.1 | 1.1 | 6Pe | 10 | 2 | 0.05 |
Примечание: при нагрузке Ре более 50 Вт, верхний предел t0,95 не более 300 мс.
