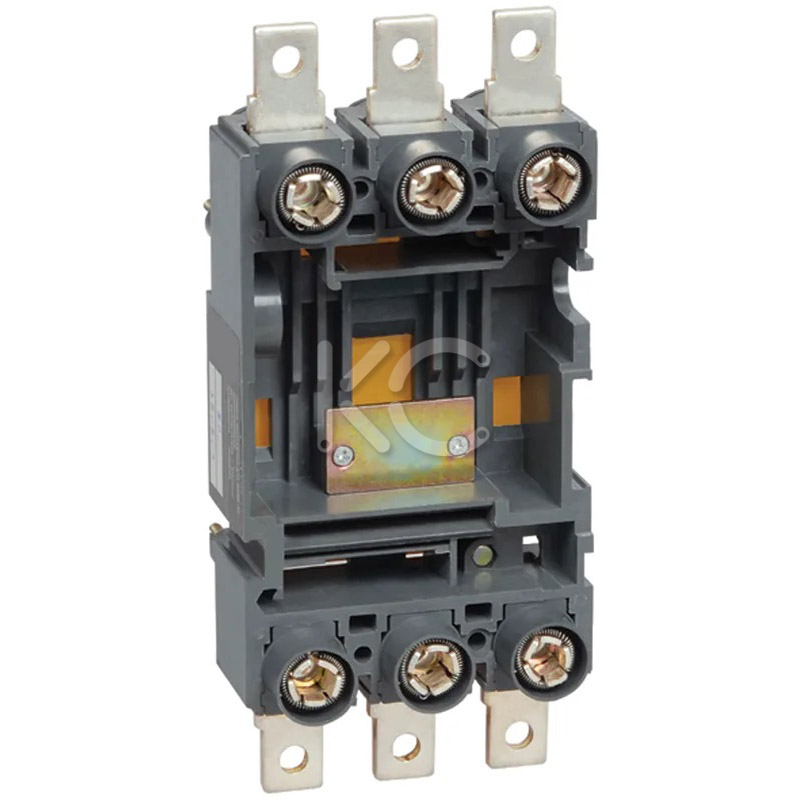

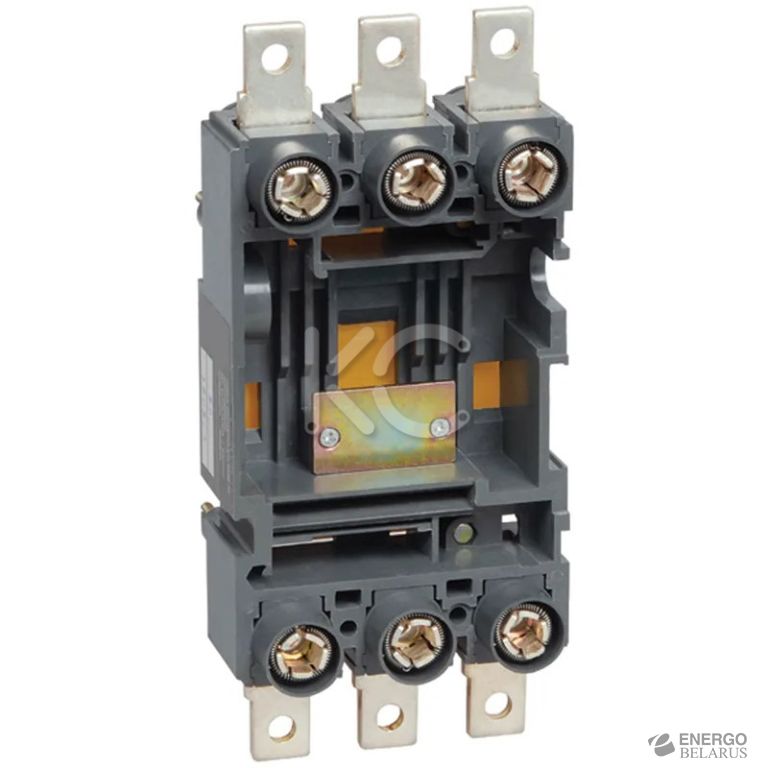

Панель ПМ1/П-35 втычная с передним присоединением для ВА 58-35 с эл. расц. КС

• Назначение
• Преимущества
• Технические характеристики
• Особенности эксплуатации и монтажа

Назначение

Панели предназначены для комплектации автоматических выключателей серии ВА58, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах и щитах управления. Позволяют осуществлять быструю замену автоматических выключателей и обеспечивают создание видимого разрыва во время проведения профилактических работ на линии. Панели монтажные предназначены для преобразования выключателя серии ВА 58 стационарного исполнения в выключатель втычного (ПМ1) и выдвижного (ПМ2) исполнения.

Преимущества

• Качественные материалы.
• Длительный срок службы.
• Возможность реализации втычного (ПМ1) и выдвижного (ПМ2) исполнения ВА58.

Технические характеристики

Особенности эксплуатации и монтажа

1. Установку, монтаж и замену панели имеют право производить лица, прошедшие обучение и аттестацию для работы в электроустановках до 1000 В и изучившие настоящее руководство.
2. Перед монтажом необходимо в соответствии с разметкой, просверлить отверстия в металлическом листе монтажной поверхности электрощита.
3. Проверить работоспособность механизма блокировки собранного варианта втычного выключателя.

Схема сборки втычных панелей ПМ1/П-35

Порядок монтажа панелей ПМ1/П-35 следующий: установить и закрепить гайками панель на монтажной поверхности электрощита с учетом направления «верх-низ»; перевести рукоятку выключателя 1 в положение «ОТКЛ»; присоединить втычные штыревые контакты 2 к выводам выключателя с помощью торцевого ключа; установить толкатель блокировочного узла 3 выступом во внутрь в отверстие корпуса днища выключателя до фиксации; закрепить с помощью четырех саморезов 4 блокировочный узел 5 на задней части выключателя; вставить подвижную часть выключателя в панель и закрепить четырьмя болтами 6 через отверстия в корпусе; закрыть выводы выключателя защитными крышками 7.

Шаблон разметки установочных отверстий ПМ1/П-35	Размеры, мм
В	A1	105
	A2	140
	A3	35
	A4	175
	A5	53
	A6	70
	B1	120
