Хомутовые (кольцевые) нагреватели устанавливаются и нагревают различные цилиндрические части оборудования различного назначения - термопластавтоматы, экструдеры, оборудование для производства тары и упаковки, пресс-формы, литейные формы, фены, трубопроводы.
Принцип теплопередачи хомутовых и полухомутовых нагревателей – контактный – от нагревательного элемента к обогреваемой детали.

- Материал изоляции – миканит или керамика;
- Удельная мощность – до 4,5 (8) Вт/см2;
- Встроенная (интегрированная) термопара (под заказ).
- Отверстия под термопару или датчик.
- Держатели термопары.
- Изготовление из двух и более частей.
- Различные варианты токоподвода.

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг изолятора (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом нагревателя прокладывается слой миканита (4) для электроизоляции нагревателя. После чего нагревателю придается цилиндрическая форма и устанавливается контактный вывод (5). Хомут (6) необходим для надежного контакта нагревателя с обогреваемой деталью.

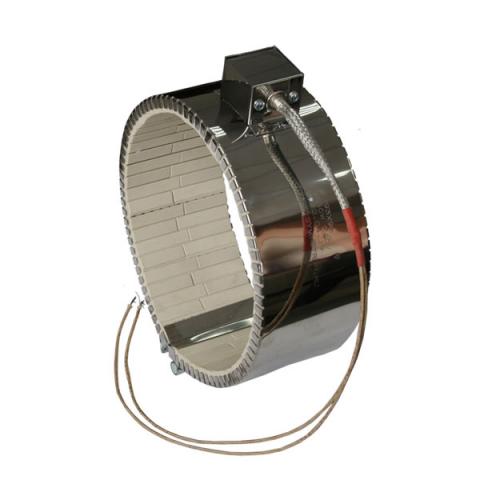

В нагревателях с изоляцией из керамики спираль из резистивной проволоки (1) укладывается в каналы керамических изоляторов (2). Далее изоляторы со спиралью внутри укладываются в хомут из нержавеющей стали (3). Для сокращения теплопотерь между хомутом и керамикой прокладывается слой керамической бумаги (4). Затем нагревателю придается цилиндрическая форма и устанавливается контактный вывод (5).

ШПИЛЬКИ
шпильки	шпильки, закрытые коробом
шпильки на коробе, радиально	шпильки на коробе, тангенциально	шпильки на коробе, по оси
ВИЛКА 2- х КОНТАКТНАЯ
радиально	тангенциально	по оси
ВИЛКА 3- х КОНТАКТНАЯ
радиально	тангенциально	по оси
КЛЕММНАЯ КОЛОДКА
клеммная колодка	колодка, закрытая коробом
ТЕРМОСТОЙКИЙ ПРОВОД
провод на коробе, закрепленный радиально	провод на коробе, закрепленный тангенциально	провод на коробе, закрепленный по оси
осевой вывод в толщину

• Геометрические размеры (диаметр, ширину, длину развертки нагревателя и при необходимости выслать эскиз).
• Мощность.
• Напряжение питания.
• Тип контактного вывода.
• Количество.
Пример условного обозначения хомутовых и полухомутовых нагревателей.
