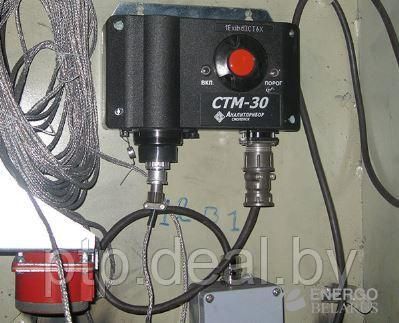

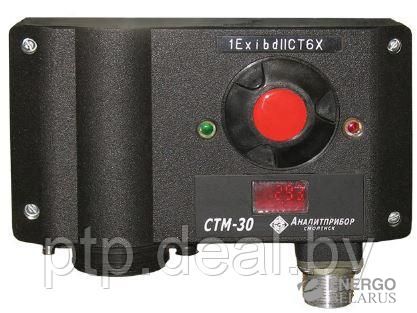

СТМ-30 – датчик-сигнализатор горючих газов
Характеристики
| Страна производитель | Россия |
Сведения об оборудовании
- степень защиты сигнализаторов и выносных датчиков от внешних воздействий - IР54);
- сигнализаторы могут работать с контроллером БПС-21М (ИБЯЛ.411111.042), предназначенным для питания и обработки информации от датчика с унифицированным выходным сигналом (4 - 20) мА и выдачи аварийной световой и звуковой сигнализации, а также в составе с блоком местной сигнализации БМС ИБЯЛ.411531.005 (согласно исполнению;
- сигнализаторы СТМ-30-14, -15, -16 могут работать с пультом контроля (ИБЯЛ.422411.005) для индикации выходного сигнала при калибровке прибора без демонтажа;
- давление сжатого воздуха для сигнализатора с принудительной подачей контролируемой среды должно быть от 0,2 до 0,6 МПа, а расход контролируемой среды не менее 48 л/ч.
Описание
Принцип действия – термохимический.
Способ отбора пробы – диффузионный.
Датчики-сигнализаторы горючих газов СТМ-30 предназначены для контроля довзрывоопасных концентраций горючих газов, паров и их смеси в воздухе помещений и открытых пространств.
Область применения: в процессе нефте- и газодобычи, на нефте- и газопроводах; на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках; на промышленных предприятиях (окрасочные участки, канализация, котельные); на производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).
Характеристики
| Характеристики | Значения | Примечание |
| Диапазон измерения: %НКПР % об. (по метану) | 0 - 50 0 - 2,2 | для СТМ-30-13 |
| Диапазон показаний по индикатору: %НКПР % об. (по метану) | 0 - 100 0 - 4,4 | для СТМ-30-10, -11, -12 для СТМ-30-13 |
| Предел основной абсолютной погрешности: %НКПР % об. (по метану) | ±5 ±0,2 | для СТМ-30-13 |
| Стандартная установка порогов: %НКПР % об. (по метану) | 1-й 2-й 7 11 - 11 0,88 2,2 | для СТМ-30-10, -11, -12 для СТМ-30-14, -15, -16 для СТМ-30-13 |
| Время срабатывания сигнализации, с не более | 7 | |
| Время прогрева, мин, не более | 5 | |
| Выходной унифицированный сигнал, мА | 4 – 20 | гальванически связанный с цепью питания, ток вытекающий |
| Температура окружающей среды, оС | - 40 / + 50 - 60 / + 50 - 60 / + 50 - 20 / + 180 | для СТМ-30-10, -11, -12, -13 для СТМ-30-14, -15, -16 для выносного датчика для высокотемпературного исполнения |
| Напряжение питания, В | от 10 до 24 | R не более10 Ом на жилу, L=0,1 мкГн, С=0,2 мкФ |
| Потребляемая мощность, Вт, не более | 2,5 | |
| Габаритные размеры, мм, не более | 180х60х155 | |
| Масса сигнализаторов, кг, не более сигнализатора выносного датчика выносного высокотемперетурного датчика | 1,5 0,8 1,0 |
