Кабелетрассоискатель Атлет АГ-324
Характеристики
| Производитель | ТЕХНО-АС |
| Страна-производитель | Россия |
| Артикул | 00-00012666 |

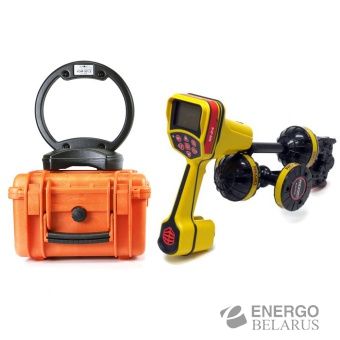

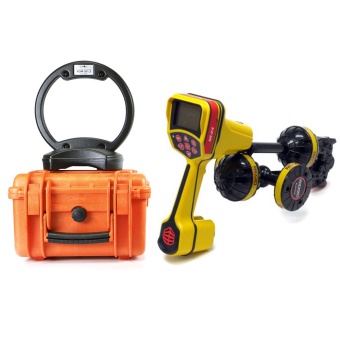

Кабелетрассоискатель Атлет АГ-324 является комбинацией современного американского трассопоискового приемника Ridgid SR-24 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120Т.
Приемник SR-24 оснащен технологиями GPS и Bluetooth для удобной интеграции с внешними устройствами сбора данных.
Назначение кабелетрассоискателя Атлет АГ-324
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Обследования участков местности перед проведением земляных работ.
- Сохранять GPS-координаты коммуникации для составления карт подземных инженерных сетей.

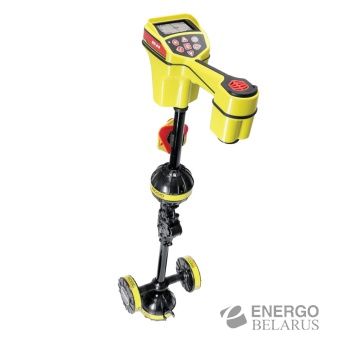

Особенности приемника SR-24
- Может отслеживать любую частоту от 10 Гц до 35000 Гц.
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
- Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
- Встроенная система GPS позволяет отслеживать координаты для составления карт и использования в графических информационных системах.
- Технология Bluetooth позволяет передавать данные на смартфоны, планшеты или устройства GPS высокого разрешения.

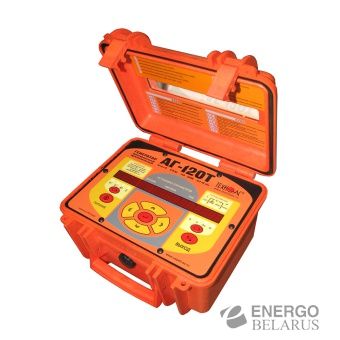

Особенности генератора АГ-120Т
- Самый мощный генератор линейки ТЕХНО-АС.
- Встроенный мультиметр показывает напряжение, ток, сопротивление, мощность и состояние генератора.
- Настройка частоты работы с шагом 1 Гц (в диапазоне 200...9999 Гц).
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автоном. / 330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа с внешней антенной, индукционными клещами, ударным механизмом и датчиком контроля изоляции.
- Длительное время непрерывной работы от собственного аккумулятора.
- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).
- Автоматическое выключения генерации при длительном простое.
Рекомендуемые области применения кабелетрассоискателя Атлет АГ-324
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики приемника SR-24:
| Частоты работы | |
| - по умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 Гц |
| - определяемые пользователем | 0,01…35 кГц |
| Частоты работы режима «Зонд» | |
| - по умолчанию | 512 Гц |
| - предварительно заданные | 16 / 640 / 850 / 8192 / 16384 / 32768 Гц |
| - определяемые пользователем | 0,01…35 кГц |
| Диапазон частот «Широкая полоса» | <4 кГц |
| 4 кГц...15 кГц | |
| >15 кГц | |
| Определение глубины залегания трассы | до 10 м |
| Точность определения глубины залегания | 0,05 м |
| Источник питания | 4 элемента тип «С» |
| Время непрерывной работы от одного комплекта аккумуляторов | Не менее 15 часов |
| Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
| Габаритные размеры | 284х109х790 мм |
| Масса без элементов питания | 1,8 кг |
Характеристики генератора АГ-120Т
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 - длительность импульса, мс - частота следования импульсов, Гц | кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот | двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса | генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки | 10 15 |
| задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока | 220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| - при автономном питании или от внешнего аккумулятора 21В | 130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| - с добавлением внешнего аккумулятора 12В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| - от сетевого блока (СБП) | 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. | |
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| - непрерывная и двухчастотная генерация | 1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80 уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥21Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация кабелетрассоискателя Атлет АГ-324
| № | Наименование | Количество |
|---|---|---|
| 1 | Приемник Ridgid SR-24 | 1 шт. |
| 2 | Генератор АГ-120Т | 1 шт. |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 4 | Источник питания для зарядки генератора и кабели | 1 шт. |
| 5 | Кабель для подключения внешнего аккумулятора для генератора | 1 шт. |
| 6 | Кабель для подключения нагрузки | 1 шт. |
| 7 | Отвертка | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 9 | Штырь заземления АГ110.02.004 | 2 шт. |
| 10 | Кабель с крокодилами | 1 шт. |
| 11 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 12 | Сумка для генератора АГ-120Т (чехол 53181) | 1 шт. |
| 13 | Кейс для приемника | 1 шт. |
| 14 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 15 | Руководство по эксплуатации. Паспорт | 1 шт. |
Дополнительная комплектация кабелетрассоискателя Атлет АГ-324
| № | Наименование |
|---|---|
| 1 | Клещи индукционные КИ-110/50 |
| 2 | Клещи индукционные КИ-110/100 |
| 3 | Клещи индукционные КИ-110/125 |
| 4 | Портативный искатель металлических люков ИЭМ-300 Люк |
| 5 | Комплект аксессуаров для заземления коммуникации |
