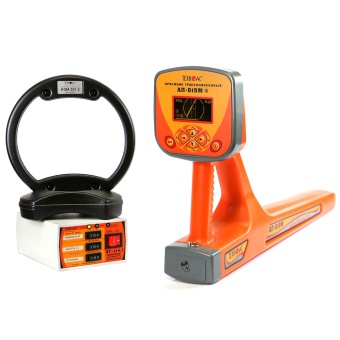

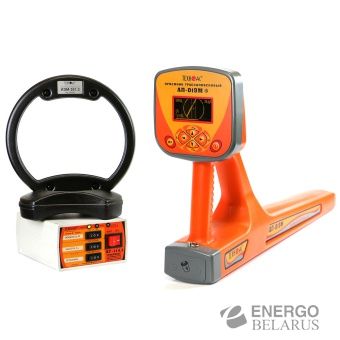

Трассоискатель Успех АГ-309.20М (морозоустойчивый)
Характеристики
| Производитель | ТЕХНО-АС |
| Степень защиты IP | 54 |
| Страна-производитель | Россия |
| Рабочая температура,°C | -30...+60 |
| Артикул | 00-00006938 |
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной.
Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.20М
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника АП-019М
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019М в различных режимах работы
Режим «Трасса». В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты». Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения трассоискателя Успех АГ-309.20М
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики приемника АП-019М
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |

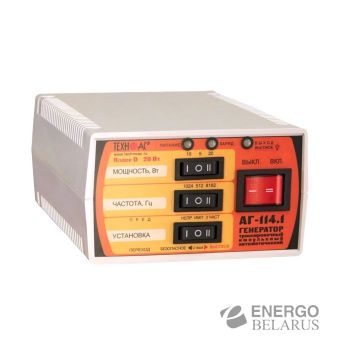

Характеристики генератора АГ-114.1
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач | 12 2,2 |
| Сетевой блок | 15В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Характеристики индукционной антенны ИЭМ-301.3
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация трассоискателя Успех АГ-309.20М
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019М | 1 шт. |
| 2 | Генератор АГ-114.1 | 1 шт. |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 4 | Источник питания AG114M.02.020 | 1 шт. |
| 5 | Кабель АГ120.02.020 | 1 шт. |
| 6 | Кабель АГ120.02.050 | 1 шт. |
| 7 | Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 8 | Кабель АГ105.02.020 | 1 шт. |
| 9 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 10 | Штырь заземления АГ110.02.004 | 2 шт. |
| 11 | Батарейка алкалиновая | 4 шт. |
| 12 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 13 | Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
| 14 | Сумка для приемника (чехол 53212) | 1 шт. |
| 15 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 16 | Сумка для приемника солнцезащитная (чехол 53238) | 1 шт. |
| 17 | Руководство по эксплуатации | 3 шт. |
| 18 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.20М
| № | Наименование |
|---|---|
| 1 | Клещи индукционные КИ-110/50 |
| 2 | Клещи индукционные КИ-110/100 |
| 3 | Клещи индукционные КИ-110/125 |
| 4 | Датчик контроля качества изоляции ДКИ-117 |
| 5 | Датчик определитель дефектов коммуникаций ДОДК-117 |
| 6 | Датчик контроля качества изоляции ДКИ-127 |
| 7 | Датчик контроля качества изоляции ДКИ-137 |
| 8 | Накладная рамка НР-117 |
| 9 | Малогабаритный электромагнитный датчик МЭД-127 |
| 10 | Портативный искатель металлических люков ИЭМ-300 Люк |
| 11 | Комплект внешнего аккумулятора для приемника АП-019М |
| 12 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
| 13 | Комплект аксессуаров для заземления коммуникации |
