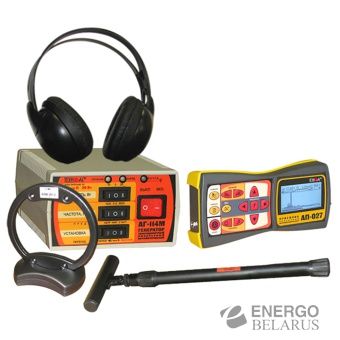

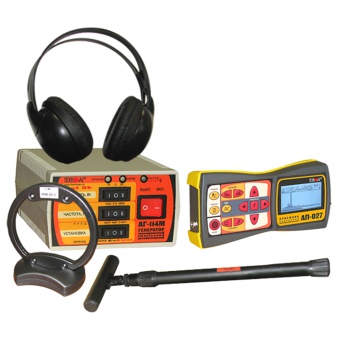

Трассоискатель Успех АГ-428.20Н
Характеристики
| Производитель | ТЕХНО-АС |
| Страна-производитель | Россия |
| Артикул | 00-00002099 |
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-428.20Н
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.

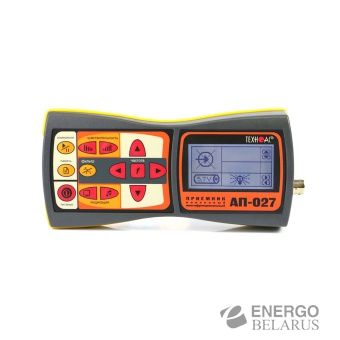

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-428.20Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики приемника АП-027
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики генератора АГ-114.1
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач | 12 2,2 |
| Сетевой блок | 15В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |

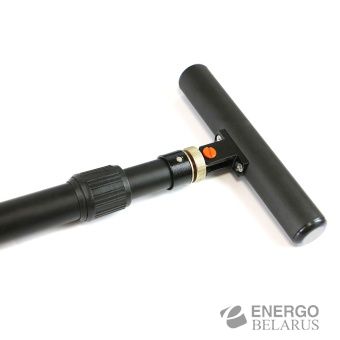

Характеристики электромагнитного датчика ЭМД-247
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация трассоискателя Успех АГ-428.20Н
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027 | 1 шт. |
| 2 | Генератор АГ-114.1 | 1 шт. |
| 3 | Источник питания AG114M.02.020 | 1 шт. |
| 4 | Головные телефоны | 1 шт. |
| 5 | Датчик электромагнитный ЭМД-247 | 1 шт. |
| 6 | Кабель выходной АГ120.02.050 | 1 шт. |
| 7 | Кабель для подключения внешнего аккумулятора АГ120.02.020 | 1 шт. |
| 8 | Кабель для заземления АГ105.02.020 | 1 шт. |
| 9 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 10 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 11 | Штырь заземления АГ110.02.004 | 2 шт. |
| 12 | Крестовая отвертка | 1 шт. |
| 13 | Батарейки типа АА | 4 шт. |
| 14 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 15 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 16 | Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
| 17 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 18 | Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) | 1 шт. |
| 19 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 20 | Руководство по эксплуатации | 3 шт. |
| 21 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-428.20Н
| № | Наименование |
|---|---|
| 1 | Комплект акустического датчика АД-247 |
| 2 | Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика |
| 3 | Датчик контроля качества изоляции ДКИ-117 |
| 4 | Датчик определитель дефектов коммуникаций ДОДК-117 |
| 5 | Датчик контроля качества изоляции ДКИ-127 |
| 6 | Датчик контроля качества изоляции ДКИ-137 |
| 7 | Накладная рамка НР-117 |
| 8 | Малогабаритный электромагнитный датчик МЭД-127 |
| 9 | Клещи индукционные КИ-110/50 |
| 10 | Клещи индукционные КИ-110/100 |
| 11 | Клещи индукционные КИ-110/125 |
| 12 | Портативный искатель металлических люков ИЭМ-300 Люк |
| 13 | Комплект внешнего аккумулятора для приемника АП-027 |
| 14 | Комплект аккумуляторов и зарядное устройство для приемника АП-027 |
| 15 | Комплект аксессуаров для заземления коммуникации |
