Трассотечеискатель Успех АТГ-425.30Н
Характеристики
| Производитель | ТЕХНО-АС |
| Страна-производитель | Россия |
| Артикул | 00-00018837 |
Многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом. Выходная мощность генератора до 60 Вт.
Назначение Успех АТГ-425.30Н
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.

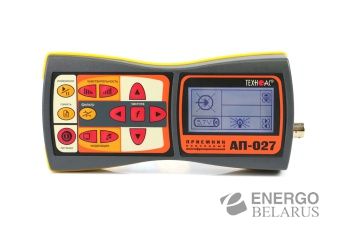

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Сменяемые датчики для решения различных задач.
- Класс защиты корпуса от внешних воздействий IP54.

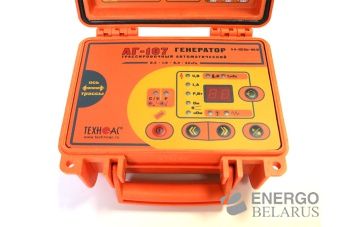

Особенности генератора АГ-107
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего внешнего источника питания 10...25 В.
- Сигнализация и защита от подключения на нагрузку с напряжением.
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения Успех АТГ-425.30Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики приемника АП-027
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны – синтезированный звук ЧМ. | - | |
| Встроенный излучатель – синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7 В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220x102x42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики генератора АГ-107
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки синусоидального сигнала) Длительность посылки 0,1 сек Частота следования посылок 1 Гц |
| Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2 В |
| Зарядное устройство | Специальное «Для LiFePO4 12 B» Заряжает до напряжения 14,6 В током до 10 А. Обеспечивает генерацию одновременно с зарядкой. |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | При напряжении питания < 8,8 В – выключение |
| При напряжении питания > 27 В – выключение | |
| При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование | |
| При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование | |
| При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| При «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение | |
| Конструктивные параметры | |
| Выходной усилитель мощности | Технология - модифицированный CLASS D КПД до 85% |
| Светодиодные индикаторы | Отдельные светодиоды, обозначающие параметры и режимы |
| Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 мм |
| Вес электронного блока, не более, кг | 1,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60 °С |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Характеристики электромагнитного датчика ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики датчика акустического АД-247
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |

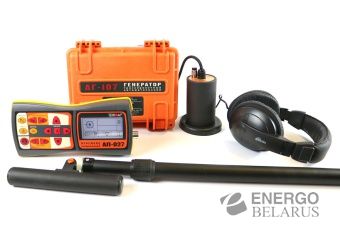

Комплектация Успех АТГ-425.30Н
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027 | 1 шт. |
| 2 | Генератор трассировочный АГ-107 | 1 шт. |
| 3 | Датчик электромагнитный ЭМД-247 | 1 шт. |
| 4 | Комплект акустического датчика АД-247 | 1 шт. |
| 5 | Головные телефоны | 1 шт. |
| 6 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 7 | Батарейки для приемника (AA) | 4 шт. |
| 8 | Устройство зарядное АГ107.02.010 | 8 шт. |
| 9 | Кабель АГ120.02.020 | 1 шт. |
| 10 | Кабель АГ120.02.050 | 1 шт. |
| 11 | Кабель АГ105.02.020 | 1 шт. |
| 12 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 13 | Штырь заземления АГ110.02.004 | 2 шт. |
| 14 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 15 | Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) | 1 шт. |
| 16 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 17 | Крестовая отвертка | 1 шт. |
| 18 | Руководство по эксплуатации | 3 шт. |
| 19 | Паспорт | 1 шт. |
Дополнительное оборудование
- Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
- Клещи индукционные "КИ-105/50"
- Клещи индукционные "КИ-105/100"
- Клещи индукционные "КИ-105/125"
- Датчик контроля качества изоляции "ДКИ-117"
- Датчик определитель дефектов коммуникаций "ДОДК-117"
- Накладная рамка "НР-117"
- Малогабаритный электромагнитный датчик "МЭД-127"
- Портативный искатель металлических люков ИЭМ-300 "Люк"
- Комплект внешнего аккумулятора для приемника "АП-027"
- Индукционная антенна "ИЭМ-301.5"
- Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Комплект аксессуаров для заземления коммуникации
