РИЗУР-100 - это универсальный прибор, который сигнализирует о наличии среды, достижении предела уровней среды в установленных точках контроля. Он используется для электропроводных и неэлектропроводных исследуемых средах – жидких, сыпучих, твердых, гранулированных.

Назначение и область применения

• Емкостные сигнализаторы уровня серии РИЗУР-100 (далее сигнализатор) производства ООО "НПО РИЗУР" выпускаются по ТУ 26.51.52-001-12189681-2018 и предназначены для контроля одного или нескольких уровней электропроводных и неэлектропроводных жидкостей, сыпучих сред (порошкообразные, гранулированные и др.), а также уровня раздела сред, например, вода – углеводороды.
• Прибор применяется в нефтеперерабатывающей, пищевой, химической, металлургической, целлюлозно-бумажной, фармацевтической и других отраслях промышленности, где необходим эффективный контроль, регулирование и координация технологических процессов. Датчик-реле уровня серии РИЗУР-100 положительно зарекомендовал себя как надежный прибор, на работу которого не влияет наличие таких неблагоприятных факторов, как пена и твердые взвеси, а также значительные вибрации. Наличие исполнения датчика реле уровня с коаксиальным чувствительным элементом позволяет применять данный прибор в неметаллических резервуарах, а также емкостях со сложной геометрией и наличием выступающих элементов, например, мешалки, лестницы и др.
• Приборы РИЗУР-100 эксплуатируются в умеренном и холодном климате, при температурном режиме от – 40 до + 60 С°, являются вибропрочными и виброустойчивыми, стойкость к механическим воздействиям соответствует исполнению группы N3 по ГОСТ 12997-84. Корпус защищен от проникновения воды и пыли — степень защиты IP67 или IP68.

Устройство и принцип работы

• Принцип действия сигнализаторов уровня серии РИЗУР-100 основан на измерении значения электрической  емкости, образованной между электродом чувствительного элемента (ЧЭ) и заземленной поверхностью резервуара. При наполнении резервуара значение емкости увеличивается пропорционально уровню и диэлектрическим свойствам контролируемого вещества.
• Если резервуар изготовлен из непроводящего материала - потребуется установить дополнительный заземляющий электрод или использовать сигнализатор с коаксиальным ЧЭ.
• При достижении контролируемой средой уровня срабатывания значение электрической емкости изменится, что в свою очередь приведет к изменению частоты электрических колебаний измерительной цепи.
• Для обеспечения высокой точности срабатывания применяется частотный метод преобразования значения электрической емкости в соответствующий выходной сигнал: ток 4-20 мА, реле, Namur и др.

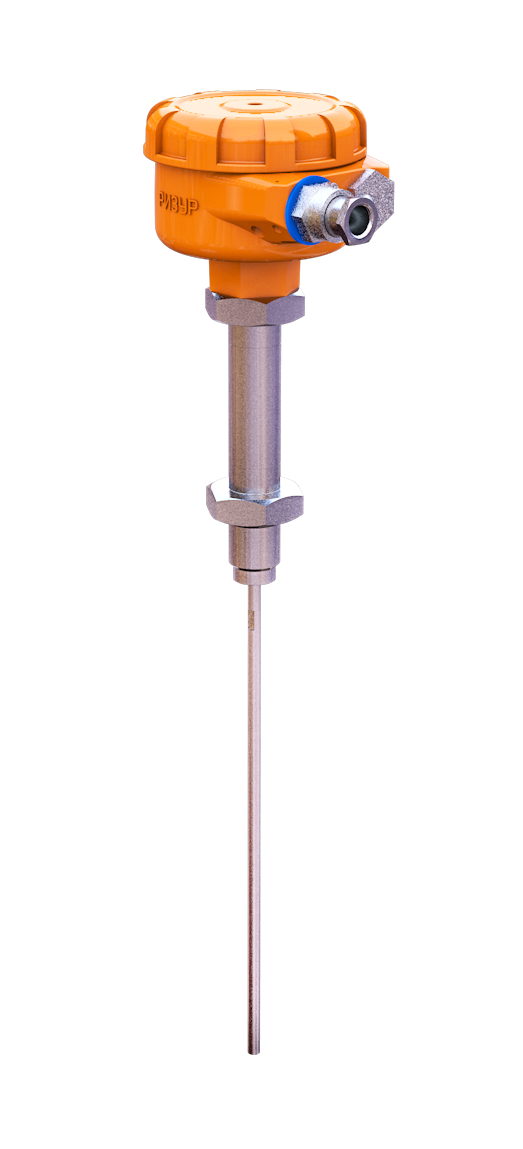

• РИЗУР-100 выпускается в моноблочном исполнении, где ЧЭ (первичный преобразователь) конструктивно совмещен с электронным блоком (вторичным преобразователем). Корпус и крышка, изготовлены из алюминиевого сплава методом литья (по специальному заказу корпус может быть выполнен из нержавеющей стали). На корпусе расположен винт заземления, винт фиксации крышки, маркировочная табличка, два отверстия для кабельных вводов. В крышке расположена светопропускающая часть для наблюдения за индикацией сигнализатора. В корпусе размещен электронный блок с клеммами для подключения кабеля. Ввод цепей питания и сигнализации возможен через один или два кабельных ввода.
• В электронном блоке сигнализатора находится светодиодный индикатор, отображающий состояние контролируемой среды и исправность сигнализатора. В зависимости от условий технологического процесса и характеристик контролируемой среды чувствительный элемент РИЗУР-100 может быть стержневым, тросовым или коаксиальным, из нержавеющей стали или с покрытием ПТФЭ.

Характеристики:

* Применяется для электропроводных сред. В коаксиальном ЧЭ фторопластом покрыта только измерительная часть ЧЭ. Успокоительная трубка изготовлена из 12Х18Н10Т/AISI321 и дополнительного покрытия не имеет.
