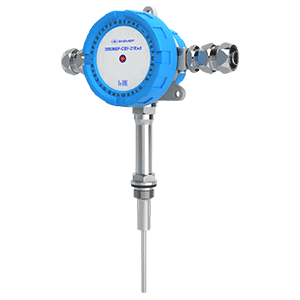

Ультразвуковой волноводный сигнализатор уровня ЭЛЕМЕР-СВУ-21 предназначен для контроля уровня жидких сред в открытых или закрытых резервуарах, в том числе находящихся под давлением, а также для защиты насосов от сухого хода в различных технологических процессах.
Принцип действия:
-
Принцип действия прибора основан на регистрации уровня поглощения ультразвуковых волн в чувствительном элементе при его погружении в контролируемую жидкость.
-
Три различные модификации чувствительного элемента дают возможность применения сигнализатора уровня в различных жидких средах включая агрессивные и взрывоопасные.
Применение:
-
Автоматизация технологических процессов и производств связанных с хранением и транспортированием различных жидких сред, включая агрессивные и взрывоопасные, а также находящихся под избыточным давлением в широком температурном диапазоне.
-
Системы защиты насосов от сухого хода, системы охлаждения компрессоров, турбин и теплообменников, трубопроводы для транспортирования жидкостей, емкости и резервуары, отстойники и сепараторы, цистерны и танки.
Основные характеристики:
- Варианты исполнения:
- общепромышленное;
- взрывозащищенное: «Ехd» (1Ех d IIC T6 Gb X); «Ехi» (0Ех ia IIC T6 Ga X);
- Предельное давление контролируемой среды - 6,3; 16; 25; 40 МПа;
- Напряжение питания - =24В;
- Выходные сигналы:
- унифицированный сигнал 4…20 мА (в дискретном режиме);
- NAMUR;
- реле;
- Гарантия - 1,5 года.
