Провод для водопогружных электродвигателей ППВМ (ТУ 16-505.374-72)

Провода предназначены для обмотки статоров погружных водозаполненных электродвигателей, длительно работающих в пластовой воде при напряжении до 3000 В переменного тока частотой 40-60 Гц.

ППВМ – провод для погружных водозаполненных электродвигателей с двухслойной изоляцией из полиэтилена высокой плотности и блоксополимера.

Технические характеристики:

• Температура эксплуатации проводов не более +90 °С;
• Минимальная температура окружающей среды минус 50 °С.
• Электрическое сопротивление изоляции провода, пересчитанное на 1 км длины, измеренное в воде при температуре (+25±10) °С после пребывания в ней в течение 3 ч не менее 500 МОм;
• Провода выдерживают в воде при температуре (+25±10) °С испытание напряжением 9000 В переменного тока частотой 50 Гц в течение 1 мин после пребывания в ней в течение 3 ч.
• Провода выдерживают не менее 400 двойных протаскиваний при температуре (+25±10) °С.
• Изоляция проводов эластична при навивании на стержень, диаметр которого равен пятикратному диаметру провода.
• Допустимое рабочее давление не более 14,7 МПа.
• Строительная длина от 190 до 230 м в зависимости от номинального диаметра жилы.
• Ресурс работы проводов при температуре эксплуатации +90 °С не менее 9 000 ч.
• Гарантийный срок эксплуатации - 1 год со дня ввода в эксплуатацию.

Маркоразмеры:

• 2,50; 2,80; 3,00; 3,55; 3,96; 4,50; 5,10; 5,60; 5,90; 6,60; 7,50.

Наружный диаметр и расчетная масса 1 км продукции для каждого маркоразмера указаны на сайте компании.

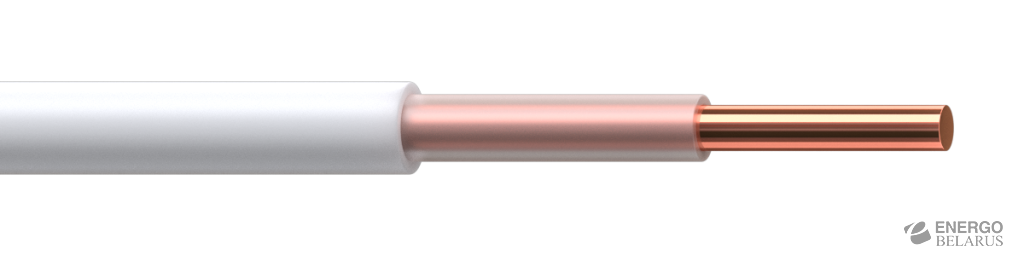

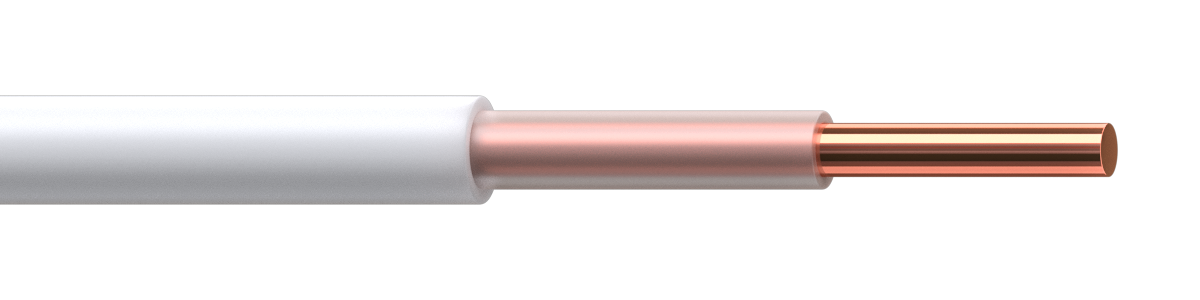

Конструкция:

• Токопроводящая жила – медная: с номинальным диаметром 2,5 - 3,55 мм — однопроволочная, с расчетным диаметром 3,96 - 5,1 мм — семипроволочная; с расчетным диаметром 5,6 - 7,5 мм — девятнадцатипроволочная;
• Изоляция (внутренний слой) – полиэтилен низкой плотности;
• Оболочка (наружный слой) – блоксополимер.

Сертификаты:

• Сертификат соответствия 04ИДЮ101.RU.C05156 от 2023-01-26 до 2026-01-25.
