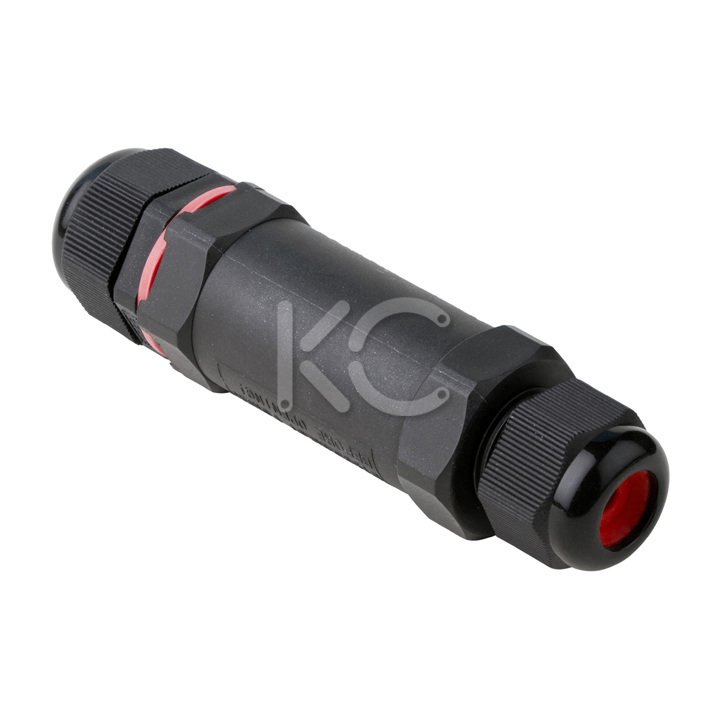

Кабельный коннектор CB3 I-образный, 1,0-4,0 мм2, 25А (клеммник 3PIN) IP68 КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-632-5
Розничная цена:
11,27 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Габаритные и установочные размеры
- Особенности эксплуатации и монтажа
Назначение
Кабельные коннекторы CB3 КС предназначены для соединений, которым требуется обеспечить полную герметичность, защиту кабеля и надежность электрической цепи. Прочные коннекторы из нейлона обладают степенью защиты IP68 и могут использоваться под водой и под землей на любой глубине при температуре от -40° до +85° без угрозы потерять качество соединения. Компактные размеры коннекторов упрощают их установку в малогабаритных системах. Коннекторы обеспечивают стабильную работу электрических цепей в уличных светильниках и вентиляции, а также надежное подключение электроустановок в промышленности и на транспорте.
Применение
- Для герметичного соединения электрических и оптических кабелей в кабельную линию и для их подвода к электрическим установкам.
- Для изоляции и защиты контактных соединений.
- Промышленное и уличное освещение.
- Водонепроницаемые решения.
- Подключение к промышленным установкам.
Преимущества
- IP68 – полное погружение под воду.
- В комплекте каждого изделия присутствует специальный клеммник.
- Широкий диапазон ширины кабеля за счет двух уплотнителей.
- Многоразовое использование.
- Быстрое герметичное соединение проводников без использования специальных инструментов.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 25 |
| Сечение, мм2 | 1.0-4.0 |
| Степень защиты | IP68 |
| Диапазон рабочих температур, °C | от -40 до +85 |
| Материал корпуса | полиамид 6.6 |
| Материал резиновых уплотнителей | каучук |
| Материал контактной части | никелированная латунь (Cu=52.8%, Zn=30%, Ni=15.1%) |
| Диаметр кабеля с двумя резиновыми уплотнителями, мм | 4-7 |
| Диаметр кабеля с одним резиновым уплотнителем, мм | 7-12 |
| Материал корпуса клеммника | нейлон |
| Максимальный момент затяжки винтовой части, Н*м | 1 |
| Стойкость к ультрафиолету | есть |
Габаритные и установочные размеры
| Кабельный коннектор CB3 I-образный |
|---|
 |
Особенности эксплуатации и монтажа
Внимание! Все работы по монтажу и демонтажу необходимо выполнять при отключенном напряжении питания. Коннекторы, имеющие внешние механические повреждения, эксплуатировать запрещено.
- Раскройте коннектор, отсоедините крышки сальников.
- Поместите кабели, предназначенные для соединения в коннектор. При диаметре кабеля от 4 до 7 мм, используйте два резиновых уплотнителя. При диаметре кабеля от 7 до 12 мм, используйте один резиновый уплотнитель.
- Подготовьте и соедините кабели, используя клеммник.
- Поместите соединенные кабели в колбу и плотно закройте крышкой.
- Плотно закрепите сальники.
- Внимательно проверьте сборку корпуса коннектора.
