Муфта 10 СТп-7 (35,50)

• Назначение
• Технические характеристики

Назначение

Предназначена для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ.

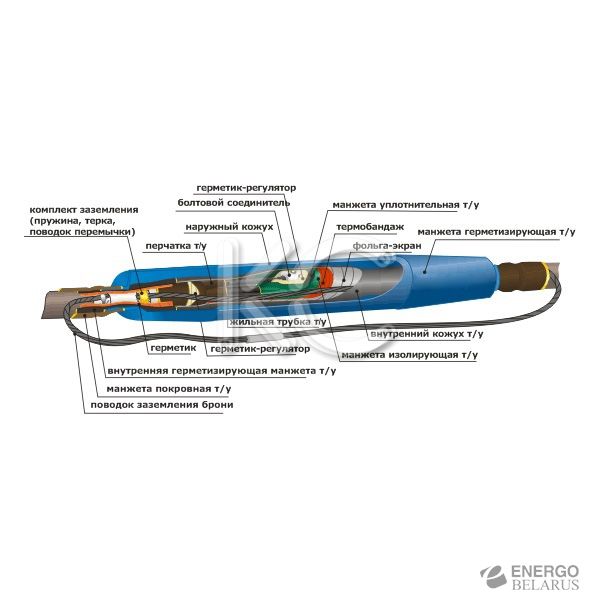

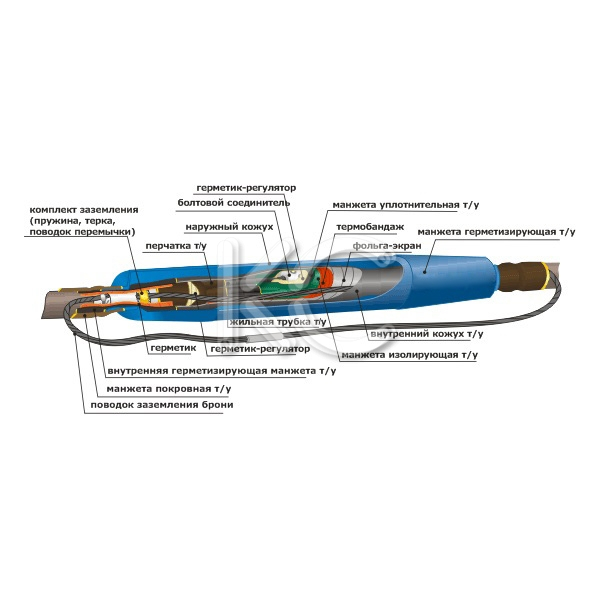

Исполнение с наружным кожухом в виде трубы с термоусаживаемыми манжетами на концах, внутренним термоусаживаемым кожухом и болтовыми соединителями со срывными головками.

Наружный кожух в виде трубы с термоусаживаемыми манжетами на концах, которым комплектуется кабельная муфта марки 10СТп, является прямым предшественником толстостенного полностью термоусаживаемого кожуха последней модификации, пользуется заслуженной популярностью среди потребителей.

Кабельная муфта марки 10СТп монтируется на двух концах соединяемых кабелей методом термоусаживания деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена при температуре 120-140 °C. Устанавливается в земле, туннелях, каналах, кабельных коллекторах, без ограничений по уровню прокладки. Эксплуатируется при температуре окружающего воздуха от -50 °C до +50 °C и при относительной влажности воздуха до 98%.

Кабельная муфта марки 10СТп экологически безопасна, универсальна в использовании, проста в монтаже и имеет практически не ограниченный срок хранения.

Универсальные болтовые соединители со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта марки 10СТп, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.

Базовая комплектация муфты включает в себя детали для монтажа узла заземления комбинированным способом, а именно поводок заземления крепится к металлическим оболочкам кабелей с помощью пружин постоянного давления, а провод заземления брони крепится к бронелентам кабеля методом пайки.

Комплект кабельной муфты марки 10СТп включает в себя все материалы и изделия, необходимые для полноценного соединения двух кабелей.

Кабельная муфта марки 10СТп упаковывается по одному комплекту в плотном полиэтиленовом пакете.

Технические характеристики
