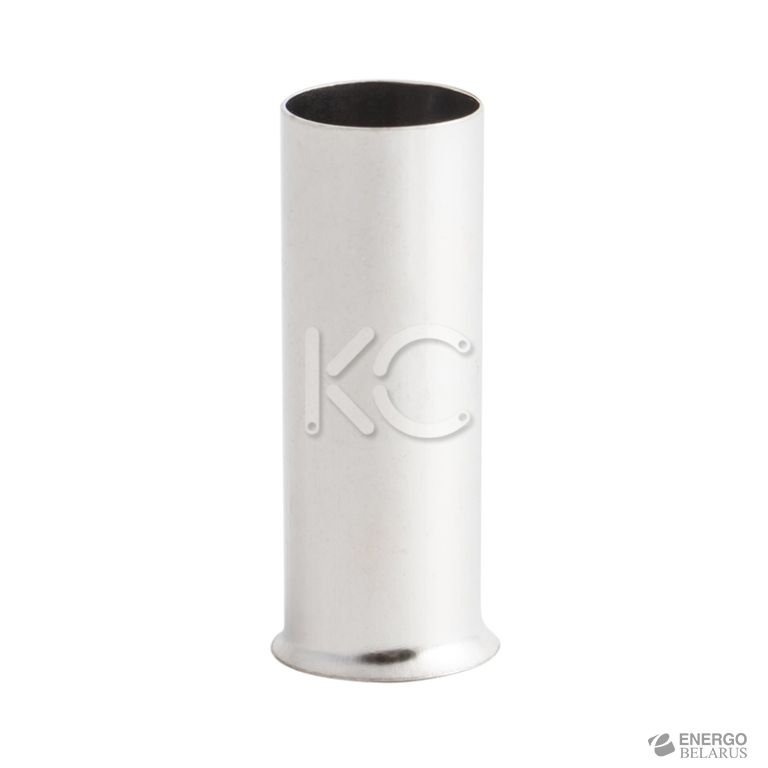

Наконечник штыревой втулочный НШв 1,5-10 (уп./2000шт) КС

• Назначение
• Применение
• Преимущества
• Технические характеристики
• Особенности эксплуатации и монтажа

Назначение

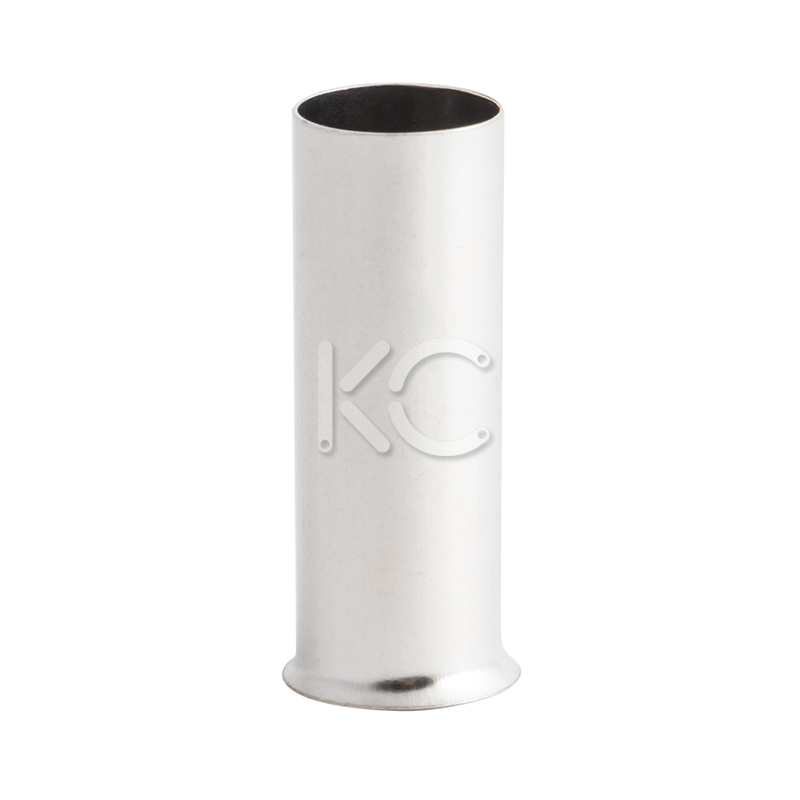

Втулочные наконечники НШв КС являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования. Втулочные наконечники представляют собой медную луженую трубку, один конец которой развальцован для облегчения ввода многожильного провода.

Применение

• Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.
• Трансформируют концы многожильных проводов в монолитные штифты.

Преимущества

• Материал наконечника: медь марки М1.
• Покрытие: электролитическое лужение.
• Идеальное решение при необходимости обжима кабелей с увеличенной толщиной изоляции.
• Дешевле штыревых втулочных изолированных наконечников при сохранении основного функционала.
• Обжатие в считанные секунды специальными пресс-клещами позволяет существенно сэкономить время монтажа.

Технические характеристики

Особенности эксплуатации и монтажа

Процесс монтажа втулочного наконечника занимает несколько секунд:

1. Предварительно зачищенная многопроволочная медная жила заводится внутрь втулки до упора (упор обеспечивается заходом провода в сужающийся раструб втулки до среза изоляции).
2. Затем втулочная часть наконечника опрессовывается поверх втулки специальным инструментом. При опрессовке контактная часть многопроволочного провода, обжатая втулкой, образует единую монолитную конструкцию.

При необходимости опрессованная втулка может быть впоследствии обрезана по длине на глубину захода в контактное гнездо электрооборудования.
