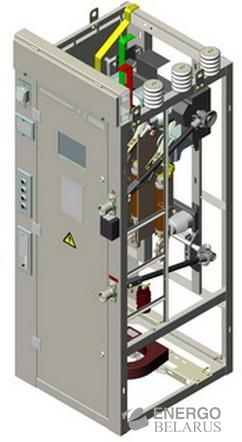

Камеры КСО-Лег на выключателях нагрузки и вакуумных выключателях

Приводы разъединителей, выключателей и заземляющих ножей снабжены устройством для их запирания на навесной замок в отключенном и включенном положении. Внутри основных отсеков предусматривается местное освещение, управление которым осуществляется выключателем, установленным на фасаде. Смена ламп освещения выполняется без открывания двери и снятия напряжения с камер.

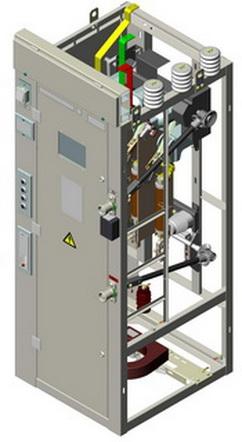

Камеры КСО-Лег1 представляют собой конструкцию с передней дверью со смотровым

окном и одной боковой стенкой. Эти камеры открыты сзади и сверху.

Камеры КСО-Лег2  закрыты с тыла панелями, а сверху крышкой. Над отсеком

вторичной коммутации находится канал для проводов вторичной коммутации и контрольных

кабелей.

В камерах предусмотрена установка инвентарной изоляционной перегородки, предназначенной для ограждения токоведущих частей (сборных шин), находящихся под напряжением при отключенном коммутационном аппарате.

Камеры КСО оснащены следующими блокировками

■ механическая блокировка, не допускающая открывания дверей при включенных коммутационных аппаратах главной цепи;

■ механическая блокировка: не допускающая включения заземляющих ножей при включенных коммутационных аппаратах главной цепи; не допускающая включение разъединителей при включенных заземляющих ножах;

■ механическая блокировка, не допускающая отключения шинного и линейного разъединителей при включенном вакуумном выключателе;

■ электромагнитная блокировка, не допускающая включения заземляющего разъединителя при условии, что в других камерах КСО, от которых возможна подача напряжения на участок главной цепи камеры КСО, где расположен заземляющий разъединитель, коммутационные аппараты находятся во включенном положении;

■ электромагнитная блокировка, не допускающая при включенном положении заземляющего разъединителя включения любых коммутационных аппаратов в других камерах КСО, от которых возможна подача напряжения на участок главной цепи камеры КСО, где расположен заземляющий разъединитель.

Основные параметры и характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ КСО-Лег1                          КСО-Лег2
Номинальное напряжение, кВ	6,0; 10,0
Предельно допустимое значение напряжения от номинального, %	±10
Номинальный ток главных цепей, А	400; 630	400; 630; 1000
Номинальный ток сборных шин, А	630	630; 1000
Номинальный ток отключения выключателя, кА		20
Ток термической стойкости главных цепей (при времени протекания 1с), кА	20*
Время протекания тока термической стойкости для ножей заземлителя, с	1
Номинальный ток электродинамической стойкости главных цепей, кА	51*
Номинальный ток встраиваемых трансформаторов тока, А	50/5-600/5	50/5-1000/5
Номинальное напряжение вспомогательных цепей: -    оперативных цепей переменного тока, В -    оперативных цепей постоянного тока, В -    цепей трансформаторов напряжения, В -    цепей силового трансформатора, В	230 220 100 400/230 (с глухозаземленной нейтралью)
Габаритные размеры (LxBxH), мм, не более L-длина; В - ширина, Н - высота	750(800)х800(1000)х1900(2000)	800(1000**)х910x2551
Масса камеры, кг, не более	185	360
Срок службы, лет, не менее	25
