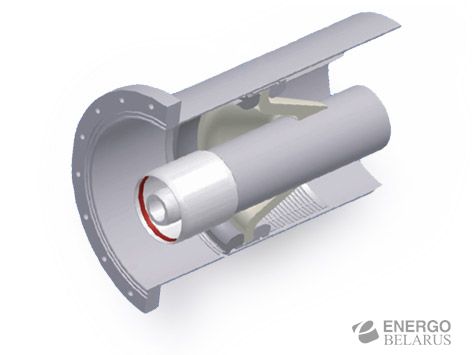

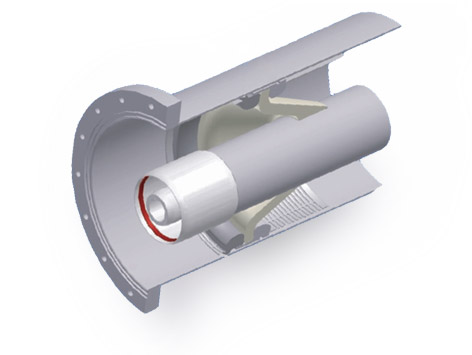

Токопровод с элегазовой изоляцией ГИЛ

Высоковольтные токопроводы с элегазовой изоляцией являются самой современной и инновационной разработкой в области токопроводных систем для электроэнергетики.

Токопроводы ГИЛ предназначены для передачи электрической энергии на напряжения от 110 кВ до 1200 кВ, с номинальным значением тока до 8000 А. Первые системы ГИЛ были изготовлены в 1972 г. В настоящее время по всему миру их эксплуатируется свыше 156 км.

Имея за рубежом богатую и успешную историю, в России только начинается активное использование газоизолированных линий. Russian Busbar Center представляет продукт мирового лидера в производстве ГИЛ серии CGIT AZZ Incorporated, США.

Область применения:

• Организация подземного или надземного ввода электрической мощности в крупные города и промышленные центры;
• Организация линий электропередачи в условиях, когда применение воздушных и кабельных линий ограниченно или невозможно;
• Организация надёжных каналов передачи больших энергетических мощностей в районах с агрессивной окружающей средой;
• Подключение КРУЭ к воздушным или кабельным линиям, силовым трансформаторам и другому силовому оборудованию, в том числе от различных производителей;
• Модернизация или расширение действующих КРУЭ от различных производителей с минимизацией времени простоя;
• Использование в качестве магистральной шины в составе КРУЭ;
• Связывание различного типа силового оборудования от различных производителей между собой;
• Модернизация, расширение и оптимизация электростанций, подстанций с минимизацией времени простоя;
• Пересечение воздушных линий электропередачи;
• Совмещение отходящих линий от нескольких трансформаторов в одну линию ГИЛ, с целью уменьшения размеров тоннеля, уменьшения размеров подстанции и требований к распределительным устройствам.
• Вывод электрической мощности ГАЭС и ГЭС из подземных машинных залов для подключения к воздушной линии электропередачи по вертикальным или наклонным шахтам с большим перепадом высот.

Основные преимущества ГИЛ AZZ серии CGIT

• Высокая пропускная и перегрузочная способность;
• Низкие потери на метр фазы;
• Компенсация реактивной мощности не требуется;
• Электромагнитное поле весьма незначительно;
• Подключение к любому силовому оборудованию;
• Высокая надёжность и срок службы – свыше 40 лет работы без отказа;
• Надёжная эксплуатация в условиях агрессивной окружающей среды: песка, пыли, влажности, низких и высоких температур, нагрузок от ветра и гололёда, воды и соли;
• Многообразие методов прокладки: непосредственно в земле, в тоннелях или траншеях, над землёй или в вертикальных шахтах;
• Гибкая схема размещения трассы: за счет использования изменения направления под любым углом;
• Быстрый монтаж и запуск в эксплуатацию, за счет фланцевой технологии.

Токопроводы ГИЛ являются надёжной и компактной альтернативой кабельным и воздушным линиям электропередач. Эффективное экранирование электрических и магнитных полей минимизируют требования к площади отвода земли, а также обеспечивает более безопасные условия эксплуатации, чем обычные кабельные системы.
