Автоматика теплового пункта АГАВА-40 ТП. Комплект автоматики для теплового пункта АГАВА 6432.ТП

Готовый комплект «из коробки»

Система «три в одном»:

• регулирования потребляемой тепловой энергии системы отопления;
• регулирования температуры носителя в системе горячего водоснабжения;
• регулирования температуры носителя в системе вентиляции

Для заказа автоматики теплового пункта (ТП) выберите необходимое исполнение, и наши специалисты в кратчайшие сроки подготовят для вас коммерческое предложение.

Золотой стандарт качества автоматизации теплопунктов

АГАВА 6432.ТП – комплексная система, в которую интегрированы три контура регулирования: отопления (ОТОП), горячего водоснабжения (ГВС) и вентиляции (ВЕН).

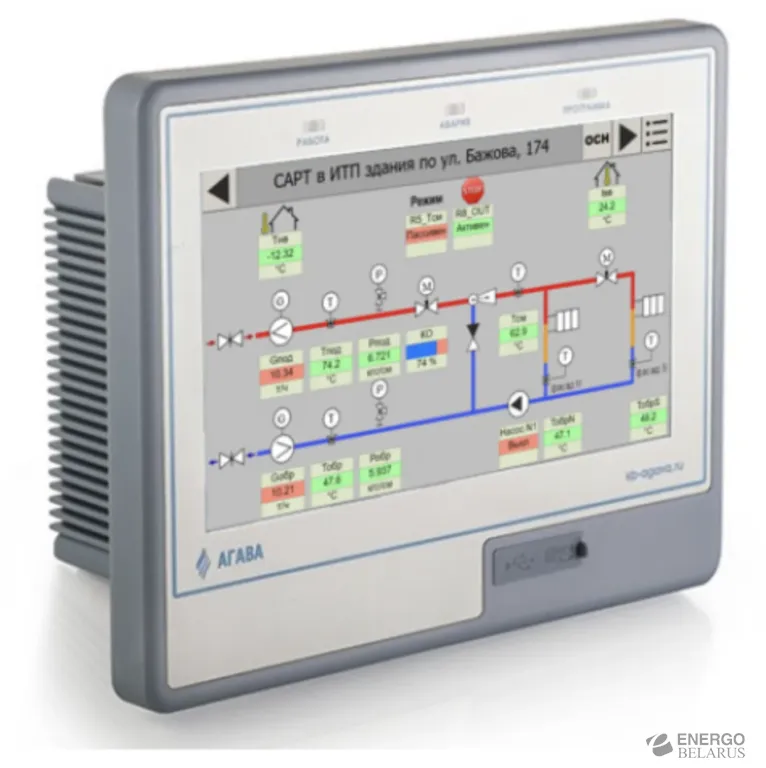

Автоматика АГАВА 6432.ТП реализована на базе контроллеров АГАВА ТП.

В основе системы лежит строгая математическая модель системы теплоснабжения здания.

Срок поставки комплекта АГАВА 6432.ТП 10–15 рабочих дней. Гарантия 5 лет Бесплатная техподдержка в течение первого года эксплуатации

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА:

• мы предлагаем готовые «коробочные»* решения, никаких опросных листов, технических заданий;
• система «три в одном» – регулирование отопления, вентиляции и ГВС;
• одна прошивка ПЛК, не требующая дополнительного программирования;
• возможность выбора ПЛК с сенсорными экранами 4˝, 7˝, 10” или без экрана;
• диспетчеризация по технологии «Web-визуализация» через выделенные линии или Интернет или SCADA;
• интеграция с 1С-теплосеть;
• быстрый старт;
• различные режимы управления насосами – АВР, ротация, прокрутка, при помощи преобразователей частоты (ПЧ);
• подключение внешних устройств по интерфейсу RS-485;
• доступные алгоритмы: быстрый прогрев здания, эконом-режимы ночных снижений температур, защита от замораживания, учет влажности воздуха, учет внутренних тепловыделений в здании, управление подпиткой, тренировка и нормализация регулирующих клапанов и прочее.

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ТЕПЛОВЫХ ПУНКТОВ

ПО контроллера поддерживает пять основных технологических схем:

• независимой (системы отопления, вентиляции и ГВС);
• зависимой (отопление и вентиляция);
• открытой (однотрубные системы ГВС);
• циркуляционной (двухтрубные системы ГВС);
• фасадной (регулирование отопления южного фасада здания).

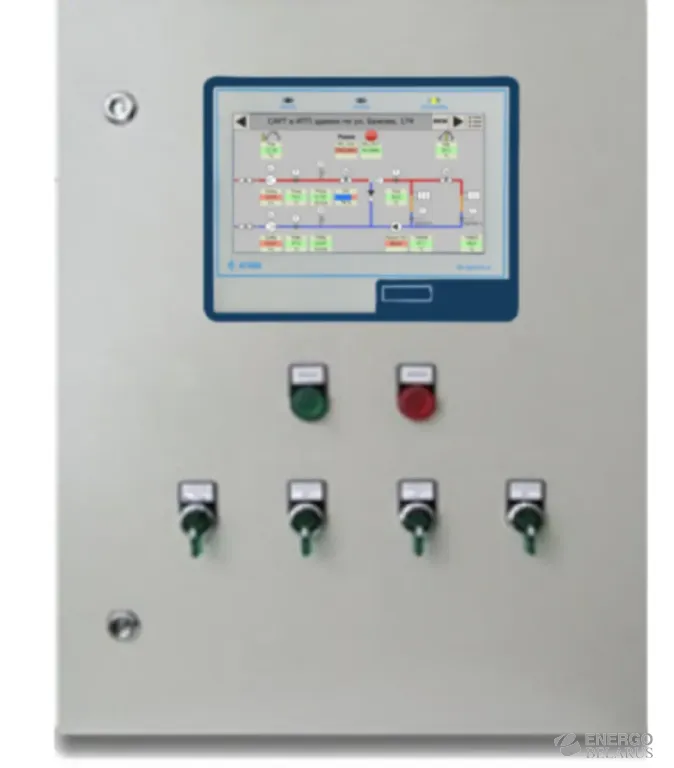

коробочное решение – это собранный, настроенный и протестированный шкаф управления ТП на базе контроллера АГАВА, сконфигурированного на одну или несколько теплопотребляющих установок отопления, горячего водоснабжения и вентиляции.

Исполнения АТП

* так же возможны любые сочетания перечисленных ТУ (уточняется при составлении КП) ** Независимые и зависимые схемы.

Примечание – Применяемые измерители расхода: ТВ-7, ТБК-100, КАРАТ 307.

Функционал

Наиболее эффективным является регулирование по теплу - ΔQ. Тем не менее, пользователю предоставлено право выбирать сценарий регулирования. Доступны 8 сценариев.

Формирование температурных графиков

Рабочие температурные графики (ТГ) формируются путем преобразования нормализованного ТГ со строгим учетом параметров здания.

Регулирование по расписанию

Прибор позволяет устанавливать расписание изменения температуры в помещениях в зависимости от времени суток.

Для административных и производственных зданий предусмотрен режим перехода на пониженное теплопотребление в выходные и праздничные дни.

Самонастройка

Прибор настраивается путем задания минимально необходимого количества констант. Остальные параметры – самонастраивающиеся.

Устойчивость системы

ПО контроллера АТП-04 (07) обеспечивает устойчивость работы системы, исключающую колебательные процессы в контуре теплоснабжения при помощи механизма автоматической корректировки параметров регулирования.

Режим «Прогрев»

Режим предназначен для быстрого прогрева ограждающих и внутренних конструкций при запуске отопления. В здание подается заведомо избыточное количество тепла, позволяющее уменьшить время прогрева с 7-10 до 1-3 суток.

Вычисление показателя энергоэффективности

Программа контроллера вычисляет комплексный показатель энергоэффективности А согласно СТО НОСТРОЙ 2.35.4-2011 «Методика расчета показателя тепловой эффективности здания». По приведенному показателю энергоэффективности может быть вычислен потенциал экономии.

Расчет экономии от регулирования

Реализован по многочисленным пожеланиям пользователей.

Вычисляется количество тепловой энергии, которая была бы потреблена без САРТ. Далее определяется коэффициент экономии как отношение текущего значения потребляемого тепла к тепловой энергии без САРТ.

Показатель экономии за расчетный период (интервал, час, сутки, месяц) может быть переведен в другие единицы экономии – Гкал, рубли.
