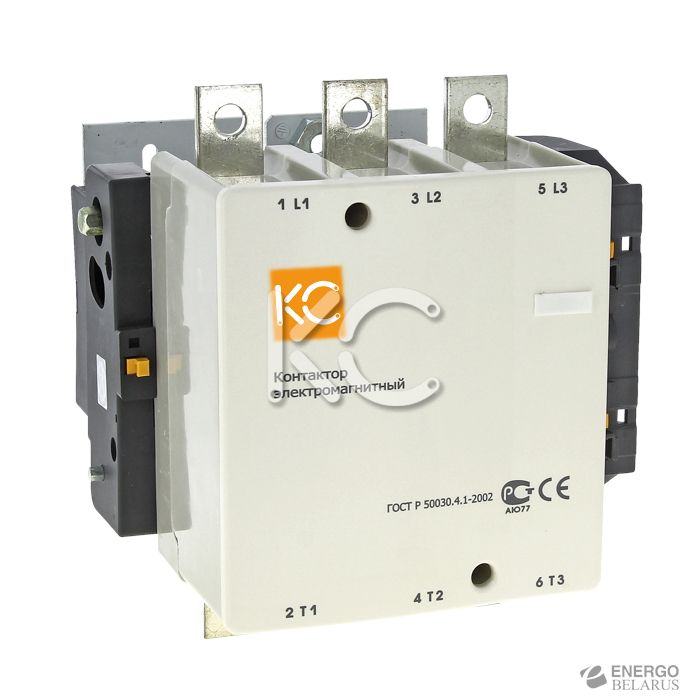

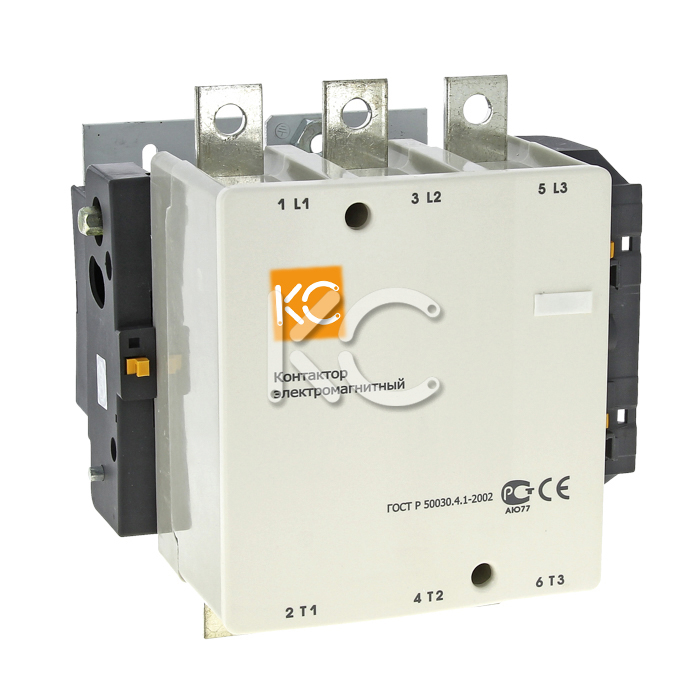

Контактор КТ-6400 (400А, Uкат,-380В) КС
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 198-541-5
Розничная цена:
1 823 руб. с НДС
Характеристики
- Назначение
- Преимущества
- Устройство
- Технические характеристики
- Схема подключения
- Габаритные и установочные размеры
Назначение
Контакторы электромагнитные серии КТ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с напряжением до 660 В переменного тока. Могут использоваться для включения и отключения других устройств нагревательных установок, освещения, применяются в насосах, печах, вентиляторах, кранах и т.д. Производитель гарантирует соответствие выпускаемых контакторов КТ стандартам IEC60947-2 и GB14048-4.
Преимущества
- Наличие дополнительных контактов.
- Простота замены катушки управления.
- Меньшие габаритные размеры по сравнению с отечественными аналогами.
Устройство
- Электромагнитная система, включающая неподвижную часть, которая крепится в основании.
- Катушка управления.
- Подвижная часть с блоком силовых контактов.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, В | 230, 400, 660 |
| Номинальное напряжение изоляции, В | 1000 |
| Номинальное импульсное напряжение, кВ | 8 |
| Частота тока сети, Гц | 50/60 |
| Номинальный рабочий ток (категория применения АС-З), А | 400 |
| Условный тепловой ток (t≤400), А (категория применения АС-1) | 500 |
| Номинальная нагрузка по АС-З, кВт, 230 В | 110 |
| Номинальная нагрузка по АС-З, кВт, 400 В | 200 |
| Номинальная нагрузка по АС-З, кВт, 660 В | 280 |
| Максимальная кратковременная нагрузка (t≤1c), А | 3200 |
| Условный ток короткого замыкания, А | 18000 |
| Мощность рассеяния при номинальном токе, Вт/полюс, АС-3 | 42 |
| Мощность рассеяния при номинальном токе, Вт/полюс, АС-1 | 65 |
| Количество и вид контактов | 1H3 |
| Номинальное напряжение катушек управления, В | 400 |
| Механическая износостойкость, млн. циклов | 0.8 |
| Коммутационная износостойкость, млн. циклов | 0.3 |
| Диапазон рабочих температур, °C | от -25 до +40 |
| Климатическое исполнение и категория размещения | УХЛ4 |
Схема подключения
| КТ |
|---|
 |
Габаритные и установочные размеры
| Схема | Размеры, мм | |
|---|---|---|
 | a | 213 |
| p | 48 | |
| Q | 43 | |
| Q1 | 74 | |
| S | 25 | |
| Ø | М10 | |
| f | 146 | |
| b | 206 | |
| b1 | 209 | |
| M | 181 | |
| H | 158 | |
| C | 219 | |
| L | 145 | |
| X1 200...500V 660...1000V | 15 20 | |
