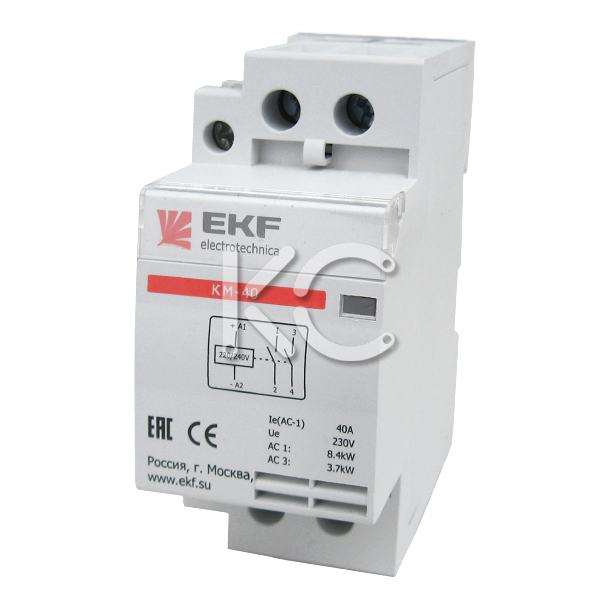

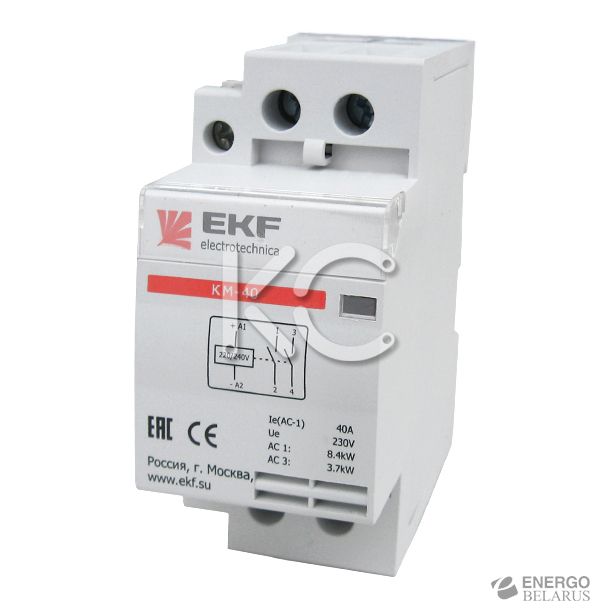

Контактор КМ 40А 2NО (2 мод.) EKF PROxima
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-446-1
Розничная цена:
89,21 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Типовые схемы подключения
- Габаритные и установочные размеры
Назначение
Модульные контакторы представляют контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. ГОСТ Р 51731-2010 (МЭК 61095-2000), ГОСТ Р 500.4.1-2012 (МЭК 60947-4-1:2009), ТУ 3426-006-70039908-2007.
Применение
Системы управления и автоматизации жилых, офисных, промышленных и больничных помещений, управление:
- освещением;
- обогревом, в том числе теплые полы, стены, обогреватели;
- вентиляцией;
- насосами.
Преимущества
- Резиновый демпфер уменьшает шум при работе.
- Двухпозиционный зажим на DIN-рейку.
- Серебросодержащий композит на контактах.
- Мостиковый контакт обеспечивает быстрое гашение дуги при коммутации.
- Индикатор состояния контактов.
- Маркировочная площадка с защитной крышкой.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, Ue, В | 230/400 |
| Номинальное напряжение изоляции, Ui, В | 500 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальный условный ток короткого замыкания, кА | 3 |
| Пусковой ток катушки управления, мА | 60 |
| Ток удержания катушки управления, мА | 12 |
| Диапазон напряжения замыкания контактов, В | от 195 до 253 |
| Диапазон напряжения размыкания контактов, В | от 46 до 172 |
| Скорость срабатывания при замыкании, мс | 20 |
| Скорость срабатывания при размыкании, мс | 30 |
| Потребляемая мощность катушки управления, не более, Вт | 5 |
| Напряжение катушки управления, Uс, В | 230 B (AC) |
| Механическая износостойкость, коммутационных циклов | 1000000 |
| Электрическая износостойкость, коммутационных циклов | 150000 |
| Высота над уровнем моря, не более, м | 2000 |
| Окружающая среда | невзрывоопасная, не содержащая пыли |
| Исполнение | стационарное |
| Рабочее положение в пространстве | вертикальное |
| Группа механического исполнения | М3 |
| Режим работы | продолжительный |
| Степень защиты | IP 20 |
| Климатическое исполнение и категория размещения | УХЛ 4 |
| Установка | на DIN-рейку 35 мм |
| Количество контактов NO | 2 |
| Количество модулей | 2 |
| Тип контактора | Сечение присоединительного провода, мм2 | |||
|---|---|---|---|---|
| Контакты | Катушка | |||
| одножильный | гибкий многожильный | одножильный | гибкий многожильный | |
| КМ-40 | 1-25 | 1-16 | 1-4 | 1-2.5 |
| Наименование | AC-1/AC-7a (слабоиндуктивные нагрузки) | AC-3/AC-7b | ||||
|---|---|---|---|---|---|---|
| Номинальный рабочий ток, Ie, А | Номинальная мощность при напряжении, кВт | Номинальный рабочий ток, Ie, А | Номинальная мощность при напряжении, кВт | |||
| 230 В | 400 В | 230 В | 400 В | |||
| КМ-40 | 40 | 8.4 | 25 | 22 | 3.7 | 11.3 |
Типовые схемы подключения
| КМ-2 |
|---|
 |
Габаритные и установочные размеры
| КМ-2 |
|---|
 |
