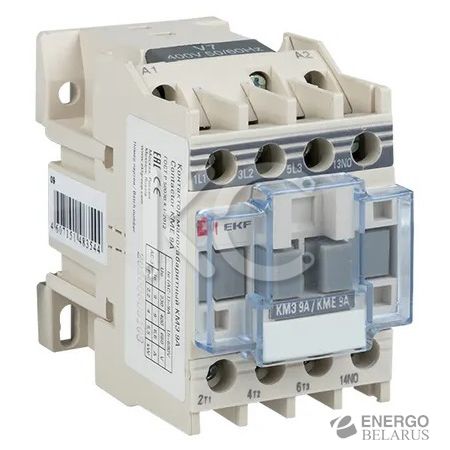

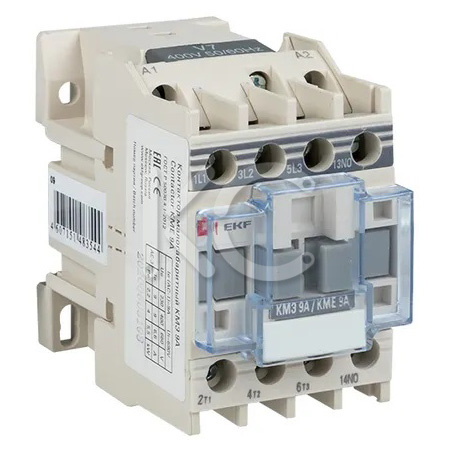

Контактор КМЭ 9А 380В 1NO EKF PROxima
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-438-3
Розничная цена:
30,71 руб. без НДС
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Габаритные и установочные размеры
- Типовая схема подключения
- Особенности эксплуатации и монтажа
Назначение
Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. ГОСТ Р 50030.4.1-2012.
Применение
Промышленность:
- Включение/отключение технологических машин и оборудования, в том числе высокодискретных автоматических линий, решения для управления и автоматизации. Включение/отключение освещения: производственного, уличного, офисного, коммерческих объектов.
- Коммутация различных механизмов в сфере ЖКХ, коммерческой недвижимости и производственных помещениях (насосные станции, станции управления электродвигателями, вентиляция, автоматические ворота и двери).
- Производство оборудования массового использования: тепловые пушки, обогреватели, модульные кондиционеры, электрооборудование для сада и дачи.
Преимущества
- Корпус и подвижная траверса выполнены из термостойкой пластмассы.
- Возможность установки как на DIN-рейку, так и на монтажную панель.
- Наличие дополнительных контактов для организации автоматизации.
- Маркировочная площадка в комплекте для идентификации контакторов в щите.
- Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения.
- Тарельчатые зажимы для надежного присоединения проводников.
- Высокая коммутационная стойкость.
- Высокая коммутационная износостойкость. Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации.
- Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе.
- Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления.
- Сердечник магнитной системы с уменьшенными вихревыми потерями.
- Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальная мощность, АС-3, 400 В, кВт | 4 |
| Ном. рабочий ток, A < +40 °C, 400 В, АС-3 | 9 |
| Ном. рабочий ток, A < +40 °C, 400 В, АС-1 | 25 |
| Номинальное напряжение катушки управления, Uс, В | 400 |
| Количество полюсов | 3P |
| Наличие дополнительных контактов | 1NO |
| Износостойкость (мех.), млн циклов | 20 |
| Максимальная кратковременная нагрузка (t < 1c), А | 162 |
| Номинальное рабочее напряжение переменного тока, Uе, В | 230, 400 |
| Номинальное импульсное напряжение, Uimp, кВ | 8 |
| Номинальное напряжение изоляции, Ui, В | 690 |
| Условный ток короткого замыкания, Inc, А | 1000 |
| Мощность рассеяния при Iе, Вт/полюс, АС-3 | 0.2 |
| Мощность рассеяния при Iе, Вт/полюс, АС-1 | 1.56 |
| Высота над уровнем моря, м | 3000 |
| Вид климатического исполнения | УХЛ 4 |
| Степень защиты | IP 20 |
| Основные дополнительные принадлежности для контакторов | |
|---|---|
| Блоки вспомогательных контактов | ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40 |
| Реле времени | ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23 |
| Блокировочные устройства | механическая блокировка до 32 А |
| Реле перегрузки | РТЭ-1304, РТЭ-1305, РТЭ-1306, РТЭ-1307, РТЭ-1308, РТЭ-1310, РТЭ-1312, РТЭ-1314, РТЭ-1316, РТЭ-1321, РТЭ-1322 |
| Технические характеристики цепи управления | ||
|---|---|---|
| Диапазоны напряжения управления | срабатывание | (0.8-1.1)*Uc |
| отпускание | (0.3-0.6)*Uc | |
| Мощность потребления при Uc, ВА | срабатывание cos φ = 0.75 | 60 |
| удержание cos φ = 0.3 | 7 | |
| Время срабатывания, мс | замыкание | 12-22 |
| размыкание | 4-19 | |
| Мощность рассеяния, Вт | 3 | |
| Коммутационная износостойкость, млн циклов | АС-3 | 1.7 |
| АС-1 | 0.55 | |
| Механическая износостойкость, млн циклов | 2 | |
Габаритные и установочные размеры
| Схема | Габаритные размеры, мм | |
|---|---|---|
 | A | 45 |
| B | 74 | |
| C | 80 | |
Типовая схема подключения
| КМЭ-0910, КМЭ-1210, КМЭ-1810, КМЭ-2510, КМЭ-3210 |
|---|
 |
Особенности эксплуатации и монтажа
Дополнительные устройства. К контакторам КМЭ EKF PROxima предлагается большой ассортимент дополнительных устройств:
- Приставки контактные ПКЭ EKF PROxima.
- Приставки выдержки времени ПВЭ EKF PROxima.
- Реле перегрузки (тепловое реле) РТЭ EKF PROxima.
- Блокировочное устройство для реализации реверсивной схемы.
- Сменные катушки управления на напряжение от 24 до 400 В.
