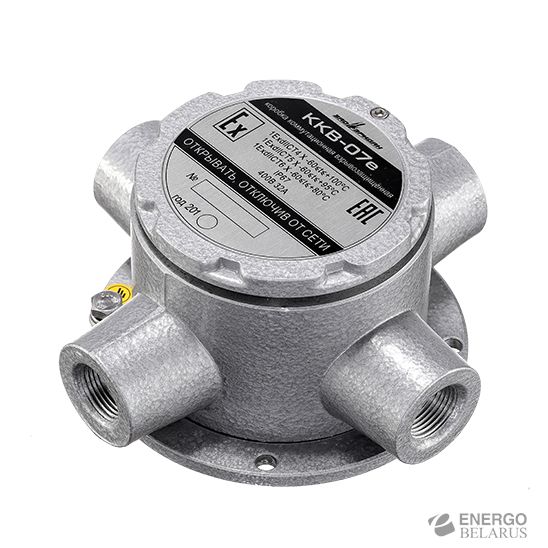

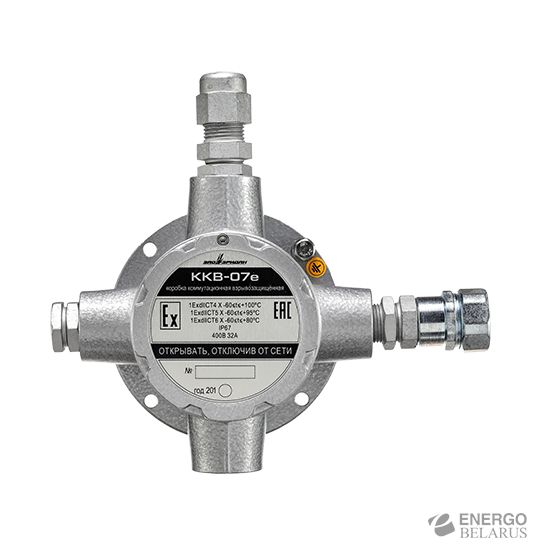

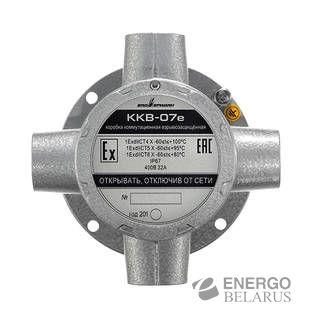

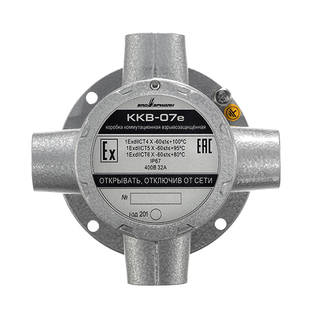

Коробка коммутационная взрывозащищенная крестообразная ККВ-07е-Ех-А-Р1-К
Характеристики
| Производитель | Эридан |
| Страна производитель | Россия |
Коробка ККВ-07е-Ех-А-Р1-К коммутационная взрывозащищенная крестообразная предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах.
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Коробки ККВ-07е-Ех-А-Р1 выпускаются в следующих вариантах:
- ККВ-07е-Ех-А-Р1-К — коробка коммутационная взрывозащищенная крестообразная;
- ККВ-07е-Ex-А-Р1-У — коробка коммутационная взрывозащищенная угловая;
- ККВ-07е-Ех-А-Р1-Т — коробка коммутационная взрывозащищенная тройниковая;
- ККВ-07е-Ех-А-Р1-П — коробка коммутационная взрывозащищенная проходная;
Отличительные особенности:
- маркировка взрывозащиты 1Еx db IIC T4..Т6 Gb X / Ex tb IIIС Т80°C..T100°C Db Х
- герметичный взрывозащищенный корпус IP67
- температура эксплуатации от - 60°С до +100°С
- полезный внутренний объем 200 см³
- может использоваться для взрывозащиты адресных меток помещаемых внутрь
Технические характеристики:
| Ех-маркировка для взрывоопасных пылевых сред | Ex tb IIIС Т80°C..T100°C Db Х |
| Ех-маркировка для взрывоопасных газовых сред | 1Еx db IIC T4..Т6 Gb X |
| Сечение зажимаемых проводов, мм² | 0,08 - 2,5 |
| Коммутируемый ток, А, не более | 32 |
| Напряжение, В, не более | 400 |
| Температура эксплуатации коробок,°С | от - 60 до + 100 |
| Масса, кг, не более | 2,0 |
| Назначенный срок службы, лет, не менее | 10 |
Размеры коробок
| Исполнение коробки | С кабельными вводами | Со штуцерами | ||
| L1, мм | L2, мм | L1, мм | L2, мм | |
| ККВ-07е-Ех-А-Р1-П | 250 | 120 | 208 | 120 |
| ККВ-07е-Ех-А-Р1-У | 185 | 185 | 164 | 164 |
| ККВ-07е-Ех-А-Р1-Т | 250 | 185 | 208 | 164 |
| ККВ-07е-Ех-А-Р1-К | 250 | 250 | 208 | 208 |
Комплектация коробок
| Наименование | Количество на изделие | Примечание | |||
| ККВ-07е-Ех-А-Р1-П | ККВ-07е-Ех-А-Р1-У | ККВ-07е-Ех-А-Р1-У | ККВ-07е-Ех-А-Р1-К | ||
| коробка | 1 | 1 | 1 | 1 | |

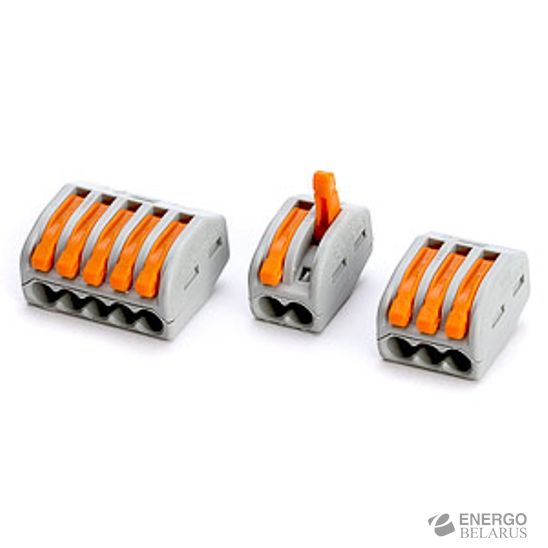

| соединительные клеммы WAGO | По заказу | ||||
| на 2 проводника | 5 | 5 | * | * | |
| на 3 проводника | * | * | 5 | * | |
| на 5 проводников | * | * | * | 5 | |
| клеммный ключ WAGO | 1 | 1 | 1 | 1 | для ККВ-07-е-А |
| кольцо уплотнительное d8мм для кабелей Ø6-8 мм d10мм для кабелей Ø8-10 мм | 2 2 | 2 2 | 3 3 | 4 4 | |
| спец. ключ для крышки | 1 | 1 | 1 | 1 | На упаковку |
| ключ шестигранный | 1 | 1 | 1 | 1 | |
| дюбель, саморез | 3 | 3 | 3 | 3 | |
* возможность комплектации оговаривается при заказе
