Переключатели кулачковые универсальные серии ПКУ3 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.
Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта.
Структурное обозначение ПКУ3 ХХХХХХХХ ХХХХ:
ПКУ-переключатель кулачковый универсальный;
3-типоразмер;
Х-наличие специального устройства: «-» - специальное устройство отсутствует; 1 - с запирающим устройством; 2 -с ключом-рукояткой;
Х-исполнение по степени защиты, ГОСТ 1425569: 1 - открытое, степени защиты IР00; защищенное со стороны фланца, степени защиты IР30; 3 - в оболочке, степени защиты IР30; 5 -брызгозащищенное, степени защиты IР54; 6 -водозащищенное, степени защиты IР65 со стороны фланца;
Х-исполнение по способу установки и крепления: 1 - за панелью, крепление передней скобой; 2 - за панелью или на панели, крепление передней скобой с фронтальным фланцем; 4 - за панелью, крепление фронтальным фланцем; 6 - внутри шкафов, на панели, крепление задней скобой; 8 - на стенах и конструкциях, крепление за оболочку;
Х-исполнение по способу фиксации;
ХХХХ-номер электрической схемы;
ХХ-климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
Х-модернизированное исполнение (М);
Х-класс износостойкости (А, Б, В).
Условия эксплуатации:
- Высота над уровнем моря не более 2000 м.
- Рабочая температура окружающей среды: Верхнее значение 40С для исполнения У, 45С для исполнения Т. Нижнее значение минус 40С для исполнения У, минус 10С для исполнения Т.
-
Окружающая среда, не содержащая пыли, агрессивных газов и паров в концентрациях, снижающих электрические параметры переключателей.
-
Переключатели, предназначенные для встраивания в комплектные устройства, могут эксплуатироваться при температуре окружающего воздуха до 55С, при этом рабочий ток должен соответствовать указанному в табл. 1.
-
Переключатели устойчивы к воздействию механических факторов в соответствии с табл. 2.
-
Переключатели ПКУ3 64М должны выдерживать одиночные удары с ускорением 3 g при длительности импульса 220 мс.
-
Переключатели предназначены для работы в режимах: продолжительном; прерывисто-продолжительном; повторно-кратковременном с частотой переключений до 600 в час при продолжительности включения до 60%; кратковременном с длительностью рабочего периода 60 мин.
-
Переключатели ПКУ3 отнесены ко II классу по способу защиты человека от поражения электрическим током, за исключением ПКУ3 154, которые отнесены к I классу по ГОСТ 12.2.007.075.
- Нормативно-технический документ (ТУ): ТУ 16-642.046-86.
- Номинальное напряжение переменного тока частоты 50, 60 и 400 Гц, В 380.
- Номинальный ток, А 16.
- Срок службы, лет 10.
- Гарантийный срок, лет 3.
Примечания: 1. Механическая износостойкость ПКУ3 211 не менее 50 тыс. переключений. 2. Переключатели степени защиты IР54, IР00 с креплением задней скобой, IР30 с креплением за оболочку должны соответствовать классу износостойкости В, а переключатели степени защиты IР65 - классу Б.
Переключатели выдерживают в течение 1 с сквозные токи коротких замыканий не менее 400 А.
Конструкция и принцип действия:
-
Переключатели изготовляются с количеством коммутирующих цепей от 1 до 32, с количеством коммутационных положений рукоятки от 2 до 8.
-
По наличию специальных устройств переключатели изготовляются: без специальных устройств; с устройством для запирания в отключенном положении; с ключом-рукояткой.
- Последовательность коммутации контактами электрических цепей: нормальная - размыкание размыкающих контактов происходит ранее замыкания замыкающих контактов с минимальным временем 5 мс; с перекрытием - размыкание размыкающих контактов происходит после замыкания замыкающих контактов (безразрывная коммутация); с фиксацией - фиксация контактов в состоянии, соответствующем оперативному положению рукоятки после возврата ее в фиксированное положение (остающиеся контакты).
- Переключатели имеют упоры, ограничивающие ход рукоятки в крайних положениях. Переключатели со способом фиксации М могут изготовляться без ограничения хода рукоятки. Переключатели, выполненные по электрическим схемам 3097, 3098, 3099, ограничения хода рукоятки не имеют.
- Контактные зажимы переключателей допускают присоединение одного или двух проводников, разделанных под штырь, сечением: медных 1,02,5 мм алюминиевых 2,54,0 мм. Способ присоединения проводников - для бокового присоединения.

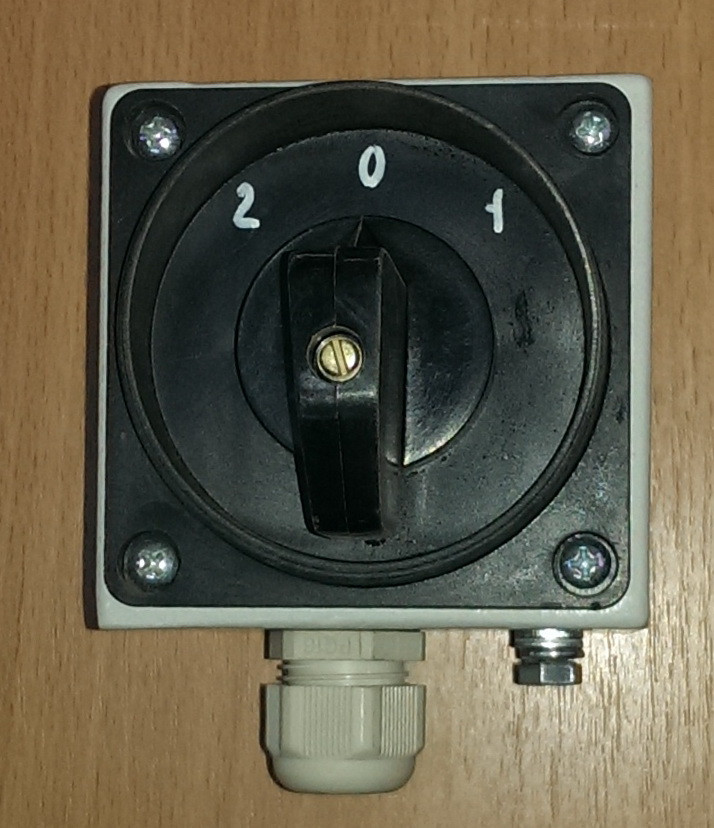

- Переключатели в оболочках степени защиты IР54 обеспечивают ввод проводов в трубах и металлорукавах, кабелей в резиновой или полихлорвиниловой изоляции.
- Кулачковые переключатели собраны из однотипных пластмассовых секций с контактной системой, подвижные контакты которой приводятся в действие кулачками, посаженными на общий металлический вал квадратного сечения. Основными сборочными узлами переключателя являются: пакет коммутирующий, механизм фиксации или самовозврата, рукоятка, указатель положения рукоятки у переключателей с механизмом самовозврата.
