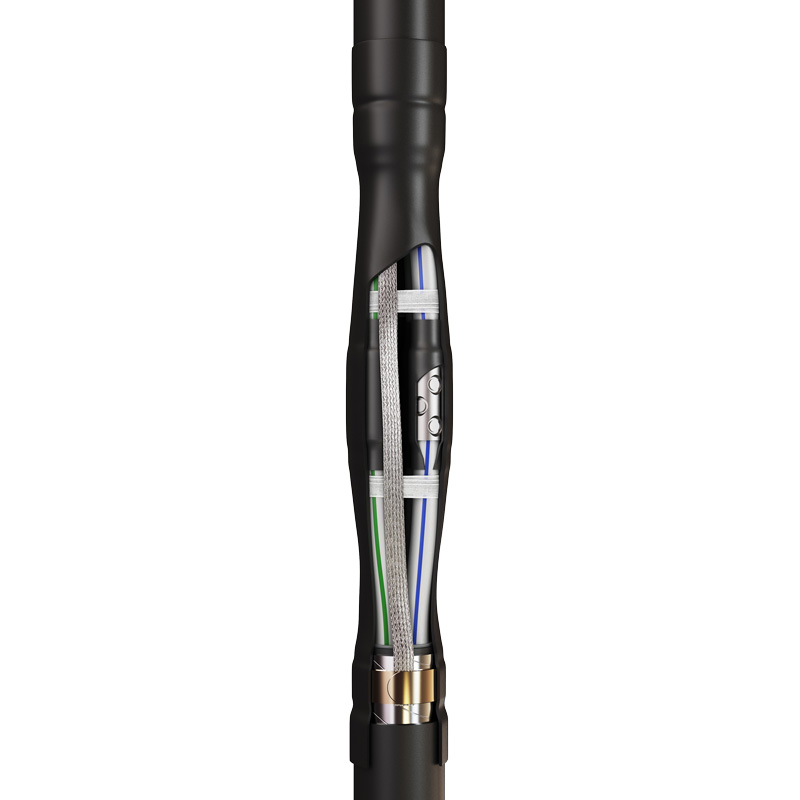

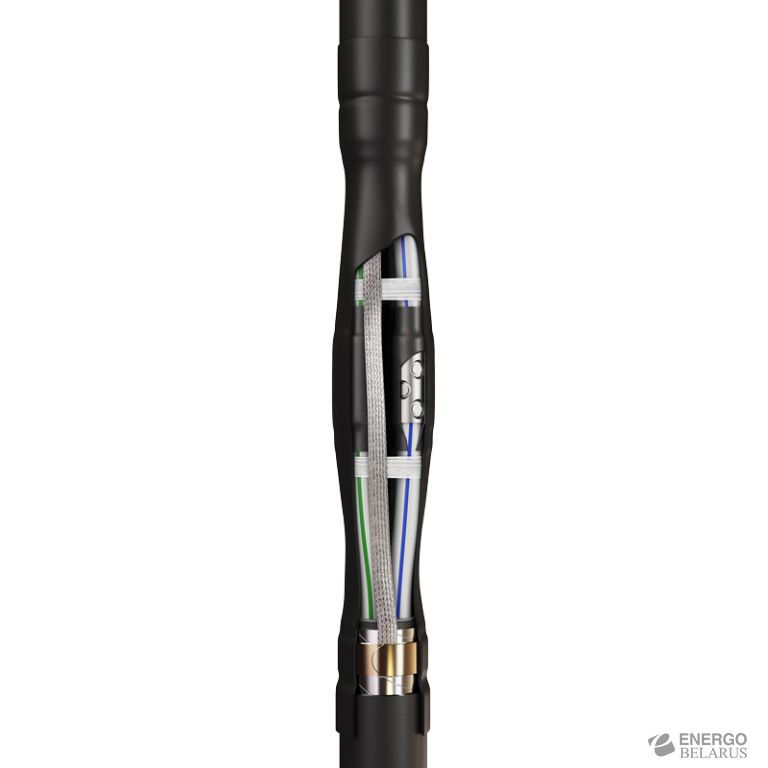

Муфта соединительная для 4-х жильного кабеля с бумажной изоляцией на напряжение до 1 кВ
Характеристики
| Сечение жилы, мм2 | 16-240 |
| Изоляция | Бумага |
| Количество жил | 4 |
| Температура эксплуатации, °C | -50...+50 |
| Максимальное напряжение, кВ | 1 |
Соединительные термоусаживаемые муфты 4СТп предназначены для соединения 4-жильных силовых кабелей с сечением от 16 до 240 мм² с бумажной изоляцией на напряжение до 1 кВ.
Муфты соединительные изготавливаются по ТУ РБ 490083184.001-2004 «Муфты для силовых кабелей на напряжение до 1 кВ термоусаживаемые», соответствуют требованиям ГОСТ 13781.0 – 86. Муфты успешно прошли испытания по ГОСТ 13781.0 – 86 и имеют сертификат соответствия № SSAQ25.1.2.002 МОО «Международная ассоциация качества» – «СовАсК».
Особенности комплектации муфт:
- Соединительные муфты для кабеля с бумажной пропитанной изоляцией (с броней и без брони) изготавливают различной комплектации.
- В стандартный комплект (для кабеля без брони) входят термоусаживаемые изделия (термоусаживаемые перчатки, жильные трубки, поясные манжеты, защитный рукав); наконечники под опрессовку; набор непаяного соединения (чулок экранный, пружина прижимная, пластина контактная).
- Возможна комплектация набором для пайки, болтовыми наконечниками.
Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях.
Диапазон допустимых температур окружающей среды от -50°Cдо +50°C, а также при относительной влажности до 98% и температуре до +35°C.Соединительные муфты для 4-х жильного кабеля с бумажной изоляцией на напряжение до 1 кВ
|
Описание |
Маркировка муфты |
|
для кабеля сечением от 16 до 240 мм2 |
4СТп-16-1; 4СТп-25-1; 4СТп-35-1; 4СТп-50-1; 4СТп-70-1; 4СТп-95-1; 4СТп-120-1; 4СТп-150-1; 4СТп-185-1; 4СТп-240-1 |
|
для бронированного кабеля сечением от 16 до 240 мм2 |
4СТп(бр)-16-1; 4СТп(бр)-25-1; 4СТп(бр)-35-1; 4СТп(бр)-50-1; 4СТп(бр)-70-1; 4СТп(бр)-95-1; 4СТп(бр)-120-1; 4СТп(бр)-150-1; 4СТп(бр)-185-1; 4СТп(бр)-240-1 |
|
для кабеля сечением от 16 до 240 мм2 с набором для пайки |
4СТпп-16-1; 4СТпп-25-1; 4СТпп-35-1; 4СТпп-50-1; 4СТпп-70-1; 4СТпп-95-1; 4СТпп-120-1; 4СТпп-150-1; 4СТпп-185-1; 4СТпп-240-1 |
|
для бронированного кабеля сечением от 16 до 240 мм2 с набором для пайки |
4СТпп(бр)-16-1; 4СТпп(бр)-25-1; 4СТпп(бр)-35-1; 4СТпп(бр)-50-1; 4СТпп(бр)-70-1; 4СТпп(бр)-95-1; 4СТпп(бр)-120-1; 4СТпп(бр)-150-1; 4СТпп(бр)-185-1; 4СТпп(бр)-240-1 |
|
для кабеля сечением от 25 до 240 мм2 с болтовыми соединителями |
4СТпб-25/50-1; 4СТпб-70/120-1; 4СТпб-150/240-1 |
|
для бронированного кабеля сечением от 25 до 240 мм2 с болтовыми соединителями |
4СТпб(бр)- 25/50-1; 4СТпб(бр)- 70/120-1; 4СТпб(бр)- 150/240-1 |
|
для кабеля сечением от 25 до 240 мм2 с болтовыми соединителями и набором для пайки |
4СТпбп-25/50-1; 4СТпбп-70/120-1; 4СТпбп-150/240-1 |
|
для бронированного кабеля сечением от 25 до 240 мм2 с болтовыми соединителями и набором для пайки |
4СТпбп(бр)- 25/50-1; 4СТпбп(бр)- 70/120-1; 4СТпбп(бр)- 150/240-1 |
Структура условного обозначения
муфта для силового кабеля на напряжение до 1 кВ по ТУ РБ 490083184.001 – 2004
