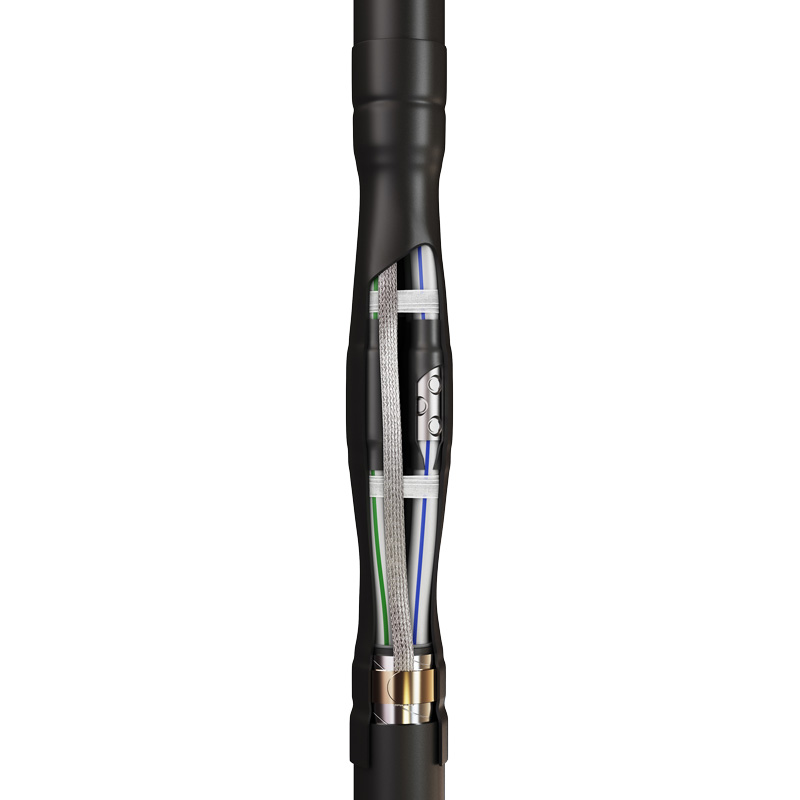

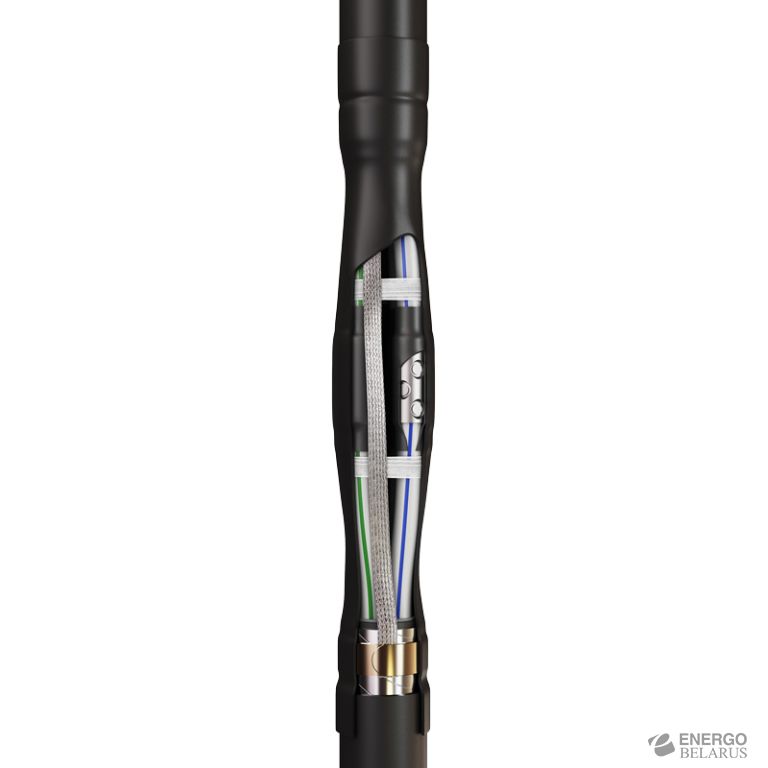

Муфта соединительная для 4-х жильного кабеля с пластмассовой изоляцией на напряжение до 1 кВ
Характеристики
| Изоляция | Пластмасса |
| Количество жил | 4 |
| Температура эксплуатации, °C | -50...+50 |
| Максимальное напряжение, кВ | 1 |
Соединительные термоусаживаемые муфты 4ПСТ предназначены для соединения 4-жильных силовых кабелей с сечением от 16 до 240 мм² с пластмассовой изоляцией на напряжение до 1 кВ.
Муфты соединительные изготавливаются по ТУ РБ 490083184.001 – 2004 «Муфты для силовых кабелей на напряжение до 1 кВ термоусаживаемые», соответствуют требованиям ГОСТ 13781.0 – 86. Муфты успешно прошли испытания по ГОСТ 13781.0 – 86 и имеют сертификат соответствия № SSAQ25.1.2.002 МОО «Международная ассоциация качества» – «СовАсК».
Особенности комплектации муфт:
- Соединительные муфты для кабеля с пластмассовой изоляцией (с броней и без брони) изготавливают различной комплектации.
- В стандартный комплект (для кабеля без брони) входят термоусаживаемые изделия (поясные манжеты, защитный рукав); гильзы под опрессовку; для бронированного кабеля дополнительно набор непаяного соединения (чулок экранный, пружина прижимная, пластина контактная).
- Возможна комплектация набором для пайки, болтовыми соединителями.
| Описание | Обозначение |
| для кабеля сеч.от 16 до 240мм2 | 4ПСТп-16-1; 4ПСТп-25-1; 4ПСТп-35-1; 4ПСТп-50-1; 4ПСТп-70-1; 4ПСТп-95-1; 4ПСТп-120-1; 4ПСТп-150-1; 4ПСТп-185-1; 4ПСТп-240-1 |
| для бронированного кабеля сеч.от 16 до 240мм2 | 4ПСТп(бр)-16-1; 4ПСТп(бр)-25-1; 4ПСТп(бр)-35-1; 4ПСТп(бр)-50-1; 4ПСТп(бр)-70-1; 4ПСТп(бр)-95-1; 4ПСТп(бр)-120-1; 4ПСТп(бр)-150-1; 4ПСТп(бр)-240-1 |
| для бронированного кабеля сеч.от 16 до 240мм2 с набором для пайки | 4ПСТпп(бр)-16-1; 4ПСТпп(бр)-25-1; 4ПСТпп(бр)-35-1; 4ПСТпп(бр)-50-1; 4ПСТпп(бр)-70-1; 4ПСТпп(бр)-95-1; 4ПСТпп(бр)-120-1; 4ПСТпп(бр)-150-1; 4ПСТпп(бр)-185-1; 4ПСТпп(бр)-240-1 |
| для кабеля сеч.от 25 до 240мм2 с болтовыми соединителями | 4ПСТпб(бр)- 25/50-1; 4ПСТпб(бр)- 70/120-1; 4ПСТпб(бр)- 150/240-1 |
| для бронированного кабеля сеч.от 25 до 240мм2 с болтовыми соединителями | 4ПСТпб(бр)- 25/50-1; 4ПСТпб(бр)- 70/120-1; 4ПСТпб(бр)- 150/240-1 |
| для бронированного кабеля сеч.от 25 до 240мм2 с болтовыми соединителями (наконечниками) и набором для пайки | 4ПСТпб(бр)-25/50-1; 4ПСТпб(бр)- 70/120-1; 4ПСТпб(бр)- 150/240-1 |
Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях.
Диапазон допустимых температур окружающей среды от -50°Cдо +50°C, а также при относительной влажности до 98% и температуре до +35°C.
Структура условного обозначения
муфта для силового кабеля на напряжение до 1 кВ по ТУ РБ 490083184.001 – 2004
