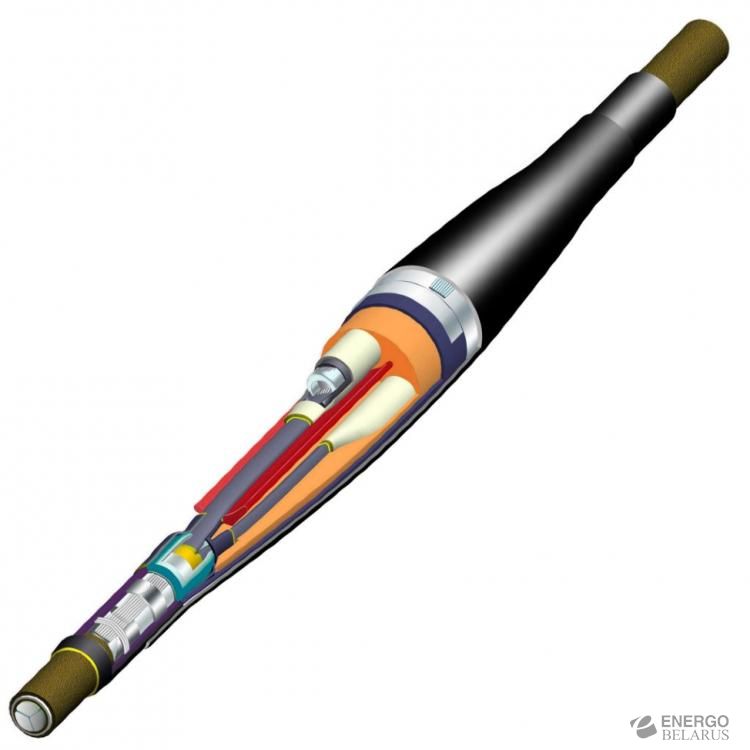

Муфта соединительная для кабеля на напряжение до 10 кВ

Муфты соединительные изготавливаются по ТУ РБ 37330270.001 – 99 «Муфты для силовых кабелей на напряжение до 10 кВ включительно из термоусаживаемых изделий, комплект деталей и монтажных материалов», соответствуют требованиям ГОСТ 13781.0 – 86. Муфты успешно прошли испытания по ГОСТ 13781.0 – 86 и имеют сертификат соответствия № SSAQ025.1.2.0028 МОО «Международная ассоциация качества» – «СовАсК».

Соединительные термоусаживаемые муфты СТп предназначены для соединения многожильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях.

Диапазон допустимых температур окружающей среды от -50°C до +50°C, а также при относительной влажности до 98% и температуре до +35°C.

Структура условного обозначения муфт

Муфта для силового кабеля на напряжение 10 кВ

Муфты выпускаются в виде комплекта деталей и монтажных материалов.

К работе по монтажу муфт для силовых кабелей допускаются электромонтажники по кабельным сетям, прошедшие обучение со сдачей экзамена квалификационной комиссии.

При проведении монтажа муфт следует руководствоваться монтажной инструкцией, входящей в комплект муфт, не допуская изменений в технологии монтажа.

Муфты из термоусаживаемых материалов монтируют при соблюдении следующей технологии:

• выполняют разделку кабеля с последовательным удалением на определенной длине защитных покровов, брони, оболочки и изоляции. Очищают и обезжиривают все элементы разделанной части кабеля.
• выполняют соединение жил кабеля с помощью гильз соединительных (оконцевание кабеля выполняют с помощью наконечников), с последовательным восстановлением жильной и поясной изоляции;
• усадку деталей муфты производят с помощью пропановой горелки при температуре 120- 200°С. Пламя должно быть «мягким», желтоватого цвета, длиной не более 200 мм. Во избежание местных перегревов, разрывов термоусаживаемых изделий сопло горелки должно находиться в непрерывном движении, чтобы продолжительность контакта горючих газов с одним участком поверхности не превышала 2 секунд. Деталь считается полностью усаженной, когда ее поверхность станет гладкой, блестящей на вид и будет наблюдаться вытекание клея с обеих сторон;
• не допускается изгибание жил кабеля в корешке разделки до полного охлаждения термоусаживаемых деталей. При монтаже кабельных муфт электромонтажник должен соблюдать правила техники и противопожарной безопасности при работе с газовыми горелками.
