Назначение и конструкция:

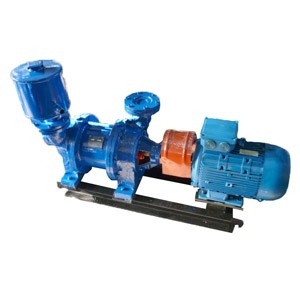

Насос вакуумный типа ВВН1-0,75 и агрегат электронасосный на его основе, предназначенный для создания вакуума.
Насос предназначен для применения в хим
ической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях промышленности. Насос относится к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90.
Насос не предназначен для эксплуатации во взрыво- и пожароопасных помещениях.
Насос ВВН1-0,75 вакуумный, водокольцевой с сальниковым уплотнением вала.
Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала.
Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания.
Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение.
Крышка – чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала.
В центре крышки имеется отверстие М12х1,5-7Н закрытое пробкой, для подвода воды в рабочую полость. Необходимо, чтобы вода (чистая без механических примесей) циркулировала через насос непрерывно Для обеспечения герметичности между крышкой и корпусом имеется резиновое кольцо.
Перекачиваемая жидкость:
Насос вакуумный типа ВВН1-0,75 может работать на воздухе или инертных газах нерастворимых в воде.
Условное обозначение электронасоса ВВН1-0,75 :
Насос (агрегат) ВВН1-0,75 У4.2 ТУ26-06-1017-76, где :
ВВН1 -вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа
0,75 -производительность, м3/мин
У4.2 -климатическое исполнение и категория размещения
Сводная таблица технических характеристик электронасоса ВВН1-0,75 :
Показатель |
Норма |
Допускаемые предельные отклонения,% | |
Производительность номинальная при давлении всасывания 0,04 МПа, м3/с (м3/мин) |
0,0125(0,75) |
±10 | |
Уменьшение номинальной производительности при давлении 0,02 МПа, % не более |
40 |
| |
Удельная мощность на номинальном режиме, кВт·с / м3 |
120 |
| |
Расход воды на номинальном режиме, м3/с (л/мин), не более |
0,05·10-3(3,0) |
| |
Частота вращения, С-1 (об/мин) |
24(1450) |
| |
Параметры энергопитания |
Род тока |
переменный |
|
Напряжение, В |
220 или 380 |
| |
Частота тока, Гц |
50 |
| |
Мощность электродвигателя, кВт |
2,2 |
| |
Масса насоса, кг |
38 |
|
