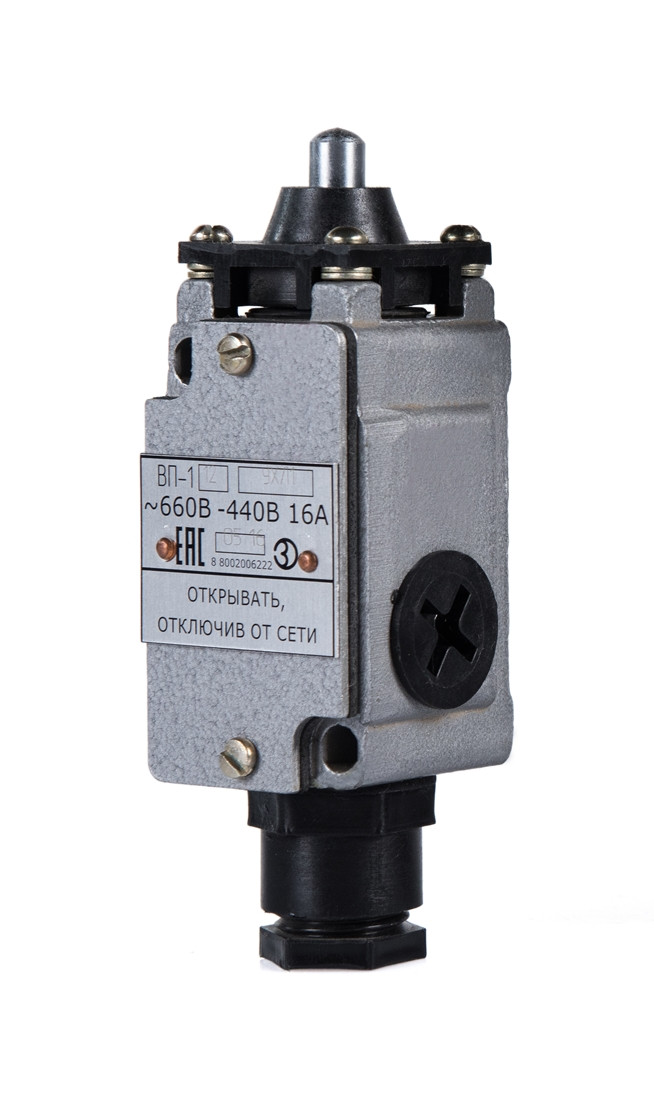

ВП-111 УХЛ1 ВЭЛАН Выключатель путевой

• Выключатели путевые типа ВП-1 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателей имеет «механизм мгновенного действия», обеспечиваю­щий включение или переключение контактов, а также контактное давление, не зависящее от положе­ния привода.

Выключатели путевые типа ВП-1 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателей имеет «механизм мгновенного действия», обеспечиваю­щий включение или переключение контактов, а также контактное давление, не зависящее от положе­ния привода.

Возможность комплектации выключателя в дополнение к толкателю роликом и поворотным рычагом с роликом позволяет расширить возможности по его установке в различных по конструкции механизмах.

Оболочка выключателя выполнена из алюминиевого сплава. Коммутационное устройство имеет один размыкающий и один замыкающий контакты с двойным разрывом цепи. Расстояние между контак­тами не менее 1 мм. Оболочка выключателей имеет внутренний и наружный заземляющие зажимы, соответствующие требованиям ГОСТ 21130-75. Выключатель имеет резьбовой неуплотненный ввод или ввод для присоединения кабеля с условным диаметром 12 мм. Выключатель содержит контактную группу с одним нормально-разомкнутым и одним нормально-замкнутым контактом.

• ВП – выключатель путевой.
• 1 – номер серии.
• Исполнение по виду привода: 1 – толкатель.
• Исполнение по виду вводного устройства: 1 – резьбовой неуплотненный ввод.
• Вид климатического исполнения и категория размещения: УХЛ1.
• Номинальный ток, А: до 16.
• Температура окружающей среды: от - 60°С до + 45°С.
• Степень защиты от внешних воздействий: IP65.
• Масса, кг: 0,41.
