Блок вакуумный ЭТМА БВ-0(-70) У1

  • Под заказ Проверено

Код товара: 107-960-7

Заказать Заказать звонок

+ 375 Показать телефоны

e-mail: ruscomtec@bk.ru

Характеристики

Производитель ЭТМА

Блок ЭТМА БВ-0(-70) У1 применяется как дополнительное устройство к установкам серии «ЭТМА Иней» и предназначен для термовакуумной сушки твёрдой изоляции силовых трансформаторов и реакторов напряжением 110-1150 кВ. Блок исключает применение хладагентов (сухого льда, жидкого азота и ацетона).

Блок подключается непосредственно в цепь сушки твёрдой изоляции между трансформатором и установками серии «ЭТМА Иней». Он используется при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па.

Условия эксплуатации, сертификация

Изготавливается по ТУ У 34.04624312.011-97. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Имеет  декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

  • Вид климатического исполнения – У1 по ГОСТ 15150.
  • Средний срок службы – не менее 10 лет, гарантийный срок – 1 год.
  • Обслуживающий персонал – 1 человек.
  • Экобезопасность – по ГОСТ 12.1.005.
  • Пожаробезопасность – по ГОСТ 12.1.004.
  • Электробезопасность – по ГОСТ 12.2.007.0.
    Технические характеристики

    Наименование параметра

    Значение параметра для блока БВ-0(-70)

    1

    Остаточное давление, создаваемое в ловушке с использованием установок типа «Иней», Па, не более

    1,3

    2

    Характеристики ловушки водяных паров:

    • поверхность конденсации водяных паров, м2, не менее
    • температура поверхности конденсации, ºС, не выше
    • способ размораживания
    • время размораживания, час, не более

    6,1

    минус 70

    автоматический
    1

    3

    Напряжение питания трехфазной сети частотой 50 Гц, В

    380±10%

    4

    Установленная мощность, кВт

    1,6

    5

    Габаритные размеры, мм, не более:

    • длина
    • ширина
    • высота

    1500
    850
    1700

    6

    Масса, кг, не более

    450

    Блок с вышеуказанными характеристиками гармонично вписан и в новые модификации установок серии «ЭТМА Иней» — «ЭТМА Иней-4.1 У1», «ЭТМА Иней-4.1М У1», «ЭТМА Иней-4.2 У1», «ЭТМА Иней-4.2М У1» и установки серии ЭТМА УВМ.

    Состав, особенности конструкции

    При сушке твёрдой изоляции трансформаторов вход ловушки вымораживания блока подсоединяется непосредственно к трансформатору, а выход — собственно к установке серии «ЭТМА Иней». Подсоединение блока осуществляются с использованием гибких вакуумпроводов.

    Включение блока в работу и достижение температуры на поверхности вымораживания минус 70°С осуществляется непосредственно органами управления, расположенными на шкафу управления.

    Сушка твёрдой изоляции производиться следующим образом:

    • включается автономная холодильная установка блока ЭТМА БВ-0(-70) У1;
    • с использованием блоков БПР или насосов предварительного разрежения АВЗ в трансформаторе создаётся остаточное давление не более 400 Па;
    • далее включается в работу насос 2ДВН-500 установки серии «ЭТМА Иней» и производится сушка твёрдой изоляции до достижения в баке трансформатора давления не более 26 Па и количества выделенной влаги за сутки не более 500 г.

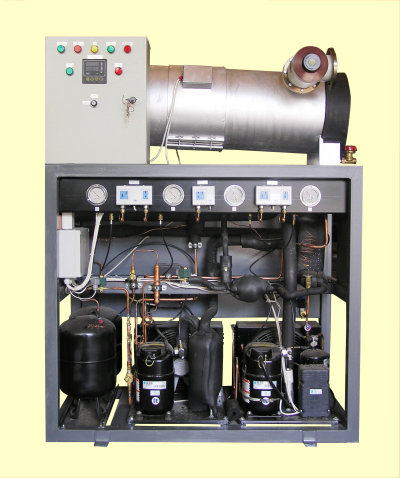

    Блок ЭТМА БВ-0(-70) У1 выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, сильфонными компенсаторами, приборами контроля, шкаф управления). Отличительной особенностью блока является то, что для получения температуры ниже минус 70°С на поверхности вымораживания охладителя используется автономное холодильное оборудование. При этом нет необходимости применения расходных материалов, а именно: хладагентов (сухого льда, жидкого азота) и ацетона.

    Также в охладителе блока увеличена площадь поверхности вымораживания охладителя до 6,1 м2 (против 1,35 м2 в установке «ЭТМА Иней-4 У1»). Специальная спирально-витковая конструкция поверхности вымораживания обеспечивает увеличение её площади на протяжении времени сушки твёрдой изоляции. Такая конструкция охладителя обеспечивает сокращение времени сушки твёрдой изоляции не менее чем на 20%. Размораживание охладителя производится путём переключения компрессора в режим теплового насоса без вскрытия фланцевых соединений корпуса, время размораживания – не более 1 часа.
