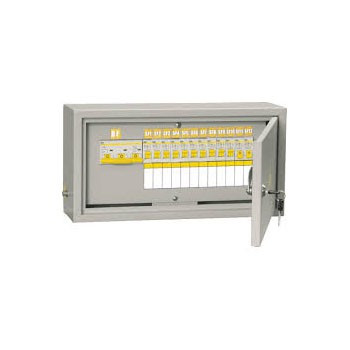

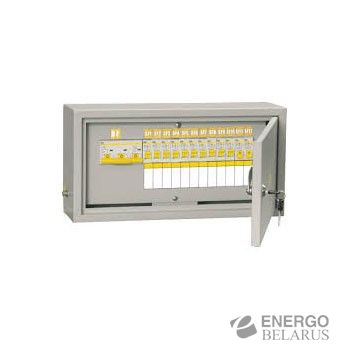

Щиток осветительный типа ОПВ
Характеристики
| Производитель | КасКад энерго |
| Страна производитель | Беларусь |
| Диапазон рабочих температур, °С | -45...+40 |
Щитки осветительные типа ОПВ предназначены для приёма и распределения электрической энергии и защиты линий от перегрузок и токов короткого замыкания в осветительных сетях переменного тока частотой 50 Гц на номинальное напряжение 380/220 В и для нечастых оперативных включений и отключений электрических цепей.
Щитки устанавливаются в производственных, общественных и административных зданиях и крепятся на вертикальных плоскостях строитель-ных конструкций или встраиваются в нишу.
Особенности:
- В качестве вводных аппаратов применяются автоматические или неавтоматические выключатели, а также устройства защитного отключения.
- Для защиты линий групповых цепей применяются автоматические выключатели (в соответствии с заказом потребителя), предохранители, устройства защитного отключения.
- Конструкция щитков обеспечивает возможность замены аппаратов, установленных в щитке, без демонтажа щитка и предусматривает возможность обслуживания аппаратов и контактных соединений с передней стороны.
- За дверцей щитка располагается оперативная панель с выведенными на неё органами управления аппаратов, исключающая доступ к токоведущим частям при открытой дверце.
Условия эксплуатации:
- наибольшая высота над уровнем моря – не более 1000 м;
- рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40°С;
- тип атмосферы – II по ГОСТ 15150-69;
- окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры щитков в недопустимых пределах;
- щитки не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
- рабочее положение – вертикальное.
- Вид климатического исполнения – У3 по ГОСТ 15150-69.
- Степень защиты щитков – IP31 или IP54.
- Степень защиты, обеспечиваемая оперативной панелью, при открытой дверце щитка – IP20.
