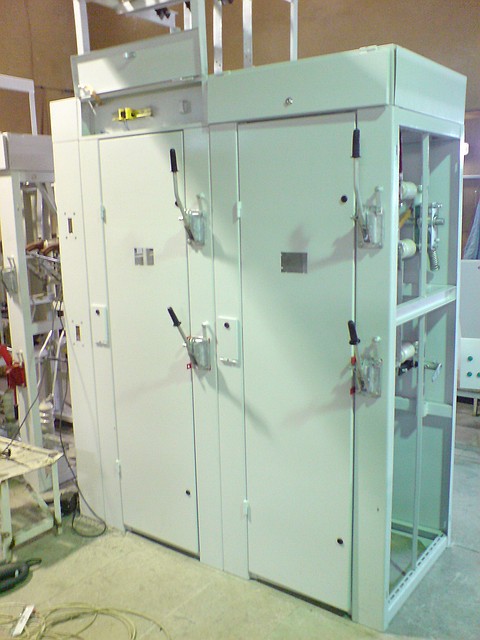

Панели распределительных щитов ЩО-70-3 и ЩО-70-3 МД (далее – панели ЩО-70) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземлённой или изолированной нейтралью и служат для приёма, распределения электрической энергии и защиты от перегрузок и токов короткого замыкания.
Особенности:
-
Панели ЩО-70 АВР служат для осуществления АВР питающих линий 0,4 кВ в ручном или автоматическом режимах, а также для учёта активной и реактивной энергии на стороне 0,4 кВ, ручного или автоматического управления уличным освещением.
-
Панель ЩО 70 предусматривает шинный или кабельный ввод. Электродинамическая стойкость ошиновки 30 кА.
- По назначению панели ЩО70 подразделяются на линейные, вводные, секционные, вводно-секционные, панели АВР, торцевые.
- В линейных панелях ЩО-70-3 МД предусмотрено разделение фидеров линий защитными перегородками и предусмотрено заземление фидеров при отключенном рубильнике. Во всех панелях ЩО-70-3 МД предусмотрен релейный отсек, где установлена коммутационная аппаратура.
- Панели ЩО-70 предназначены для установки в электропомещениях.
- Возможна однорядная и двухрядная установка панелей ЩО-70. При двухрядной установке панели комплектуются низковольтными шинными мостами.
Основные параметры панелей ЩО-70:
- условия эксплуатации: наибольшая высота над уровнем моря – не более 1000 м;
-
тип атмосферы – II;
-
окружающая среда – не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры панелей в недопустимых пределах;
-
панели не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.
-
степень защиты панелей ЩО-70 со стороны фасада – IP20, с остальных сторон – IP00.
