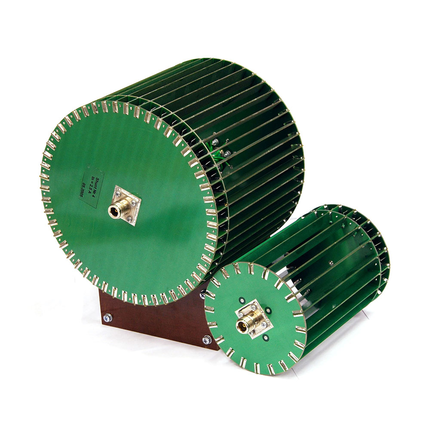

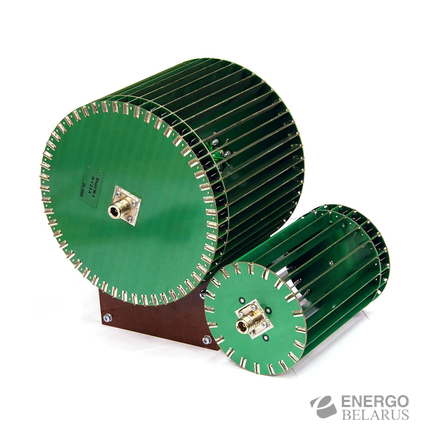

Шунт токовый серии ШЭ

Эталонные безреактивные токовые шунты.

Токовые шунты серии ШЭ выпускаются в различных вариантах исполнения в зависимости от рабочего тока и значения сопротивления.

Значения номинального тока: 0,1 А; 0,5 А; 1 А; 2,5 А; 5 А; 10 А; 50 А.

Назначение:

• Комплектация Национальных метрологических институтов.

• В составе эталонных средств измерения мощности шунты серии ШЭ применяются в качестве первичных преобразователей.
• При калибровке и поверке токовых шунтов, измерения модульных и угловых погрешностей шунты серии ШЭ применяются в качестве эталонных средств измерения.

Основные технические характеристики:

• Рабочий диапазон частоты переменного тока: от 0,04 до 100 кГц;
• Номинальная частота переменного тока: 50 Гц;
• Диапазон рабочих температур: от +15 до +30°C;
• Масса: не более 2 кг.

Преимущества

• Конструкция шунтов обеспечивает минимальное значение:
  • паразитной индуктивности и емкости,
  • взаимной индуктивности между цепями тока и напряжения,
  • токов утечки и потерь,
  • изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС),
  • влияния разброса частотных характеристик применяемых резисторов.
• Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.
• Средний срок службы шунта - не менее 10 лет.
