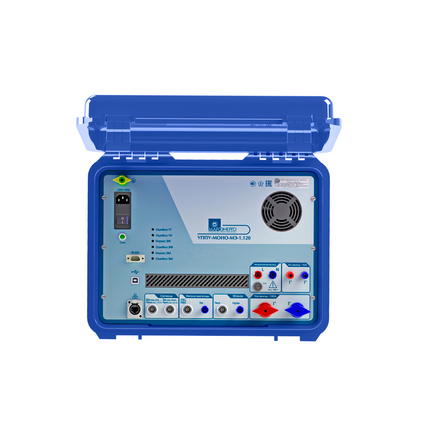

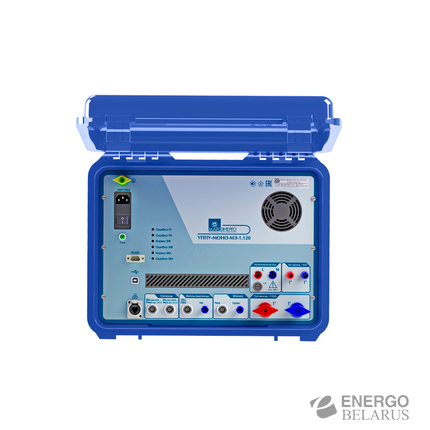

Установка поверочная компактная 1-фазная переносная УППУ-МОНО-МЭ 1.120
Характеристики
| Производитель | НПП Марс-Энерго |

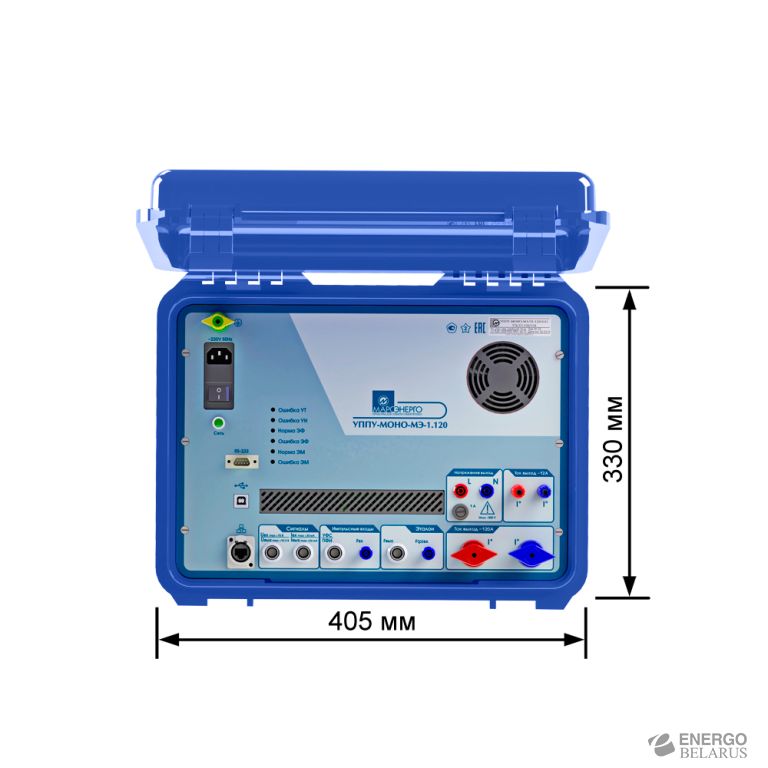

| Длина, мм | 330 |
| Ширина, мм | 405 |
| Масса, кг | 12 |
| Диапазон рабочих температур, °С | +10...+35 |
| Класс точности | 0.05 |
Компактная переносная поверочная однофазная установка для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.
Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.
Класс точности: 0.05.
Назначение

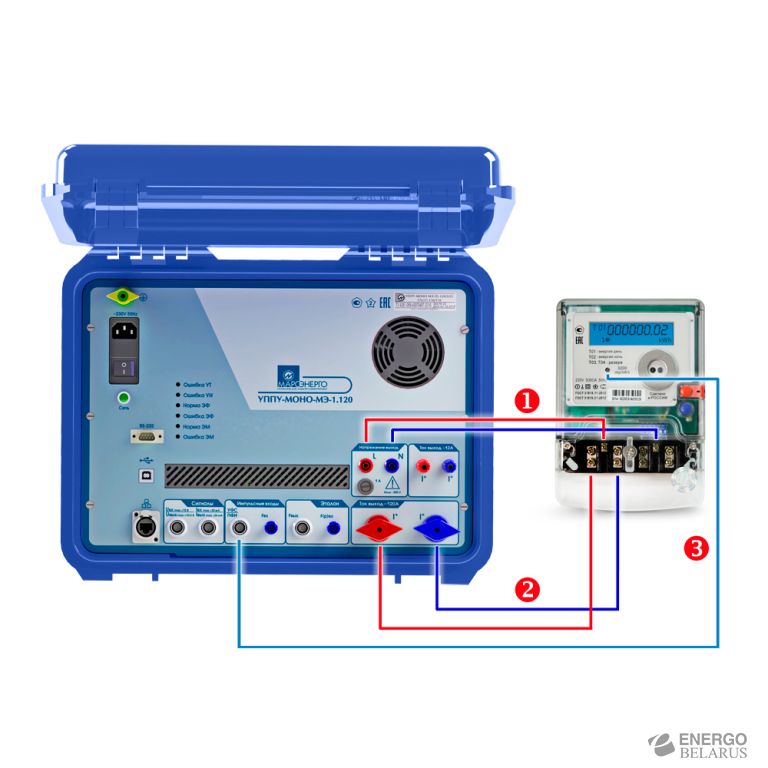

Установка «УППУ-МОНО-МЭ 1.120» предназначена для поверки и калибровки:
- однофазных интеллектуальных счетчиков электроэнергии класса точности 0,2S с функцией измерения ПКЭ по ГОСТ 32144;
- однофазных измерительных преобразователей с унифицированными сигналами постоянного тока и напряжения.
Применение
«УППУ-МОНО-МЭ 1.120» применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
Основные технические характеристики
Эталонный счетчик
|
Параметр |
Диапазон |
Значение погрешности |
|
Напряжение Пределы: Uн = 60, 120, 240 В |
6 ... 288 В |
Относительная ±0.02 % + ∆ |
|
Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А |
1 мА ... 120 А |
Относительная ±0.02 % + ∆ |
|
Частота |
40 ... 70 Гц |
Абсолютная ±0.002 Гц |
|
Угол |
0° ... 360° |
Абсолютная ±0.01° |
|
Коэффициент мощности |
0.1 ... 1.0 |
Абсолютная ±0.005 |
|
Мощность активная |
0.1Uн ... 1.2Uн 0.1Iн ... 1.2Iн |
Относительная ±0.05 % + ∆ |
∆ — дополнительная погрешность
Источник сигналов
|
Параметр |
Диапазон |
Дискретность установки |
Значение |
|
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (макс.) |
3 ... 300 В |
0.01 В |
≤1 % 150 ВА |
|
Ток Пределы: Iн = 1, 10 и 100 А Искажения Мощность на фазу (макс.) |
0,0025 ... 120 А |
0,0001 А |
≤1 % 150 ВА |
|
Частота |
45 ... 70 Гц |
0.01 Гц |
|
|
Регулирование угла фазы |
–180° ... +180° |
±0.01° |
|
|
Спектр сигнала напряжения и тока Гармоники Интергармоники |
2 ... 50 0.5 ... 50.5 |
|
|
Измеритель-калибратор
|
Параметр |
Диапазон |
Значение погрешности |
|
Входное постоянное |
|
Относительная |
|
Напряжение |
–15...+15 В 0...15 В |
±0.03 % |
|
Ток |
–7.5...+7.5 мА 0 до 30 мА |
±0.05 % |
|
Выходное постоянное |
|
Абсолютная |
|
Напряжение |
–10.5...+10.5 В |
±0.002 В |
|
Ток |
–24...+24 мА |
±0.005 мА |
Импульсный вход/выход
|
Параметр |
Вход |
Выход |
|
Уровень |
5 ... 15 В |
5 В |
|
Частота (макс.) |
36 кГц |
18 кГц |
|
Длительность |
>14 мкс |
10 ± 2 мкс |
|
Постоянная |
1 ... 999 999 999 имп./(кВт · ч) |
C = 144 · 108/(Iн · Uн) имп./(Вт · ч) |
- Потребляемая мощность по цепи переменного тока: не более 400 ВА.
- Электропитание от сети переменного тока: 195 ... 253 В, 47 ... 63 Гц.
- Диапазон рабочих температур: от +10 до +35 °С.
- Масса: не более 16 кг.
Преимущества:
- Компактность (в одном корпусе объединены три прибора).
- Автоматизированная поверка и создание протоколов поверки с помощью ПО «МЭ-Сервис» (ПК с установленной программой входит в состав установки).
- Сокращение времени поверки за счет быстрого подключения и минимума коммутации.
