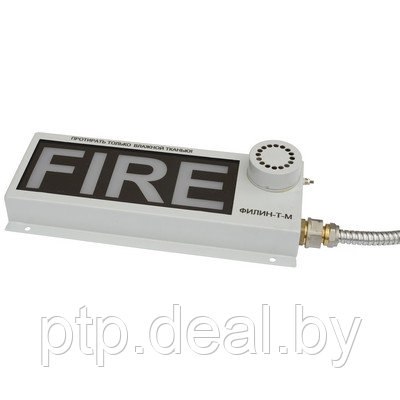

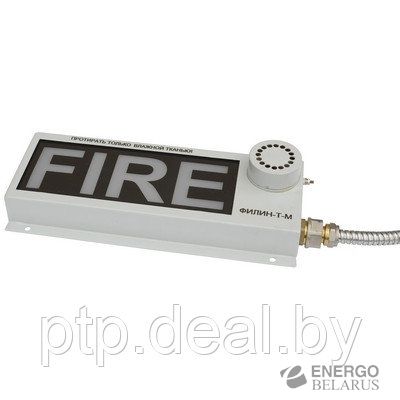

ФИЛИН-Т-М, ФИЛИН-Т-Б. Табло светозвуковые и световые взрывозащищенные

• НАЗНАЧЕНИЕ
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАЗНАЧЕНИЕ

Оповещатели (табло) ФИЛИН-Т-М и ФИЛИН-Т-Б предназначены для подачи световых текстовых и звуковых тревожных сигналов ФИЛИН-Т-Б отличается бóльшим размером экрана.

Модели с индексом У отличаются наличием сигнала управления по отдельному проводу – см. таблицу 2.

Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Тревожный световой сигнал контрастно различим при его (табло) освещённости до 1000 лк в телесном угле 90° с расстояния 15 метров. Частота мигания тревожного светового сигнала………………………………………………………………………………………от 0,5 до 2,0 Гц

Значение уровня звукового давления светозвуковых оповещателей (табло) на расстоянии (1,00±0,05) м вдоль его оси излучателя составляет не менее, дБ…………………………………..105

Продолжительность непрерывной работы в режиме тревожного сигнала, не более: - для светозвуковых оповещателей (табло)………………………………………………………30 мин - для световых оповещателей (табло)……………………………………………………………180 мин

Степень защиты от воды и пыли……………………………………………………………IP66/ IP67

Корпус изготовлен из конструкционной стали, покрытого полимерной краской серого цвета.

Кабель питания в металлорукаве (или бронированный) выведен из корпуса и является неотъемлемой частью прибора. Корпус внутри залит компаундом.

Способ крепления – на стене или на потолке (при использовании дополнительного комплекта монтажных частей).

Длина кабеля, м………………………………………………………….от 1,5 до 25,0 с шагом 0,5 м

Схема включения двухпроводная (по умолчанию), или четырехпроводная, или трёхпроводная (для моделей с индексом У).

Текст надписи или рисунок знака (пиктограммы), цвет надписи или знака (пиктограммы), цвет фона (контрастный цвет) определяются заказчиком (например, «ПОЖАР», или «ГАЗ, УХОДИ»). Рекомендуемое число букв в надписи – не более 20, рекомендуемое количество строчек в надписи – одна или две. Возможные цвета свечения надписи – красный (К), синий (С), зелёный (З), жёлтый (Ж), белый (Б) Возможные цвета фона – чёрный (Ч), красный (К), синий (С), зелёный (З), жёлтый (Ж), белый (Б)

Таблица 2 – Логика работы оповещателей (табло) с индексом У (Филин-Т-МУ, Филин-Т-БУ)

Рис.1 – Электрические схемы подключения табло.

а) Филин-Т-М-12, Филин-Т-Б-12 с двухпроводной схемой подключения; б) Филин-Т-М-12-ОК, Филин-Т-Б-12-ОК с оконечной цепью (все модели). Резистор оконечной цепи 3,3 кОм ±20% мощностью 0,25 Вт, диод оконечной цепи 1N4007. По заказу может быть поставлен другой резистор. в) Филин-Т-М-220 и Филин-Т-Б-220 с двухпроводной схемой подключения; г) Филин-Т-М-12, Филин-Т-Б-12 с четырёхпроводной схемой подключения для контроля линии связи; д) Филин-Т-М-12, Филин-Т-Б-12 с четырёхпроводной схемой подключения для контроля линии связи и оконечной цепью; е) Филин-Т-М-220 и Филин-Т-Б-220 с четырёхпроводной схемой подключения; ж) Филин-Т-МУ-12, Филин-Т-БУ-12 с дополнительным сигналом управления по отдельному проводу (трёхпроводной схемой подключения); з) Филин-Т-МУ-220, Филин-Т-БУ-220 с дополнительным сигналом управления по отдельному проводу (трёхпроводной схемой подключения);

Рис.2 – Внешний вид, габаритные и присоединительные размеры Филин-Т-М и Филин-Т-Б. Примечание – В моделях без звукового сигнала отсутствует корпус звукового пьезоизлучателя.
