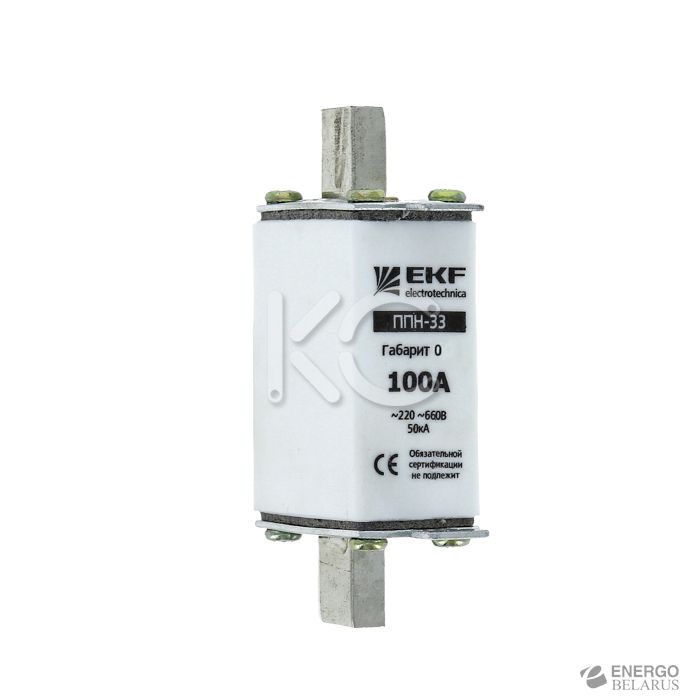

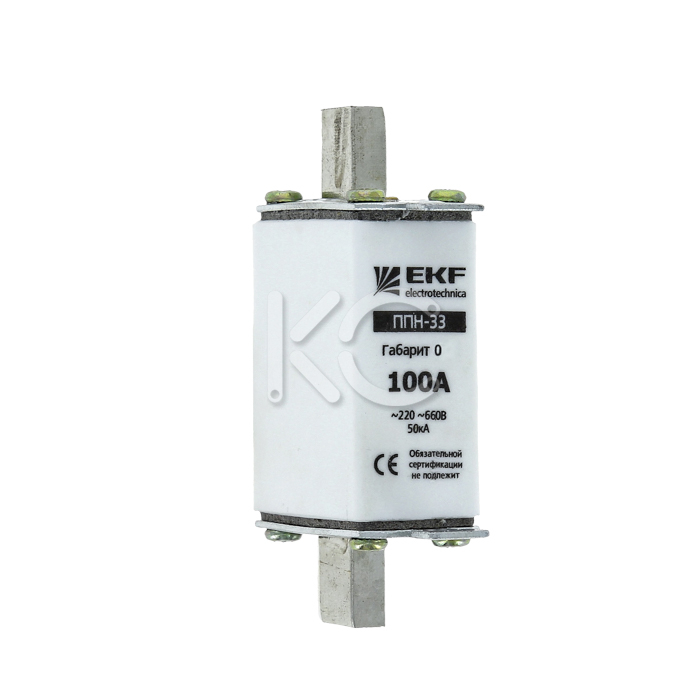

Плавкая вставка ППН-33 100/16А габарит 00С EKF PROxima
- Розница
- Опт
- Под заказ (на 16.04.2023) Проверено
Код товара: 196-456-6
Розничная цена:
7,94 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Токовременные характеристики отключения
- Характеристики токоограничения предохранителей ППН
- Контроль селективности плавких вставок
- Габаритные и установочные размеры
Назначение
Предохранители плавкие ППН EKF PROxima предназначаются для защиты кабельных линий и промышленных электроустановок от токов перегрузки и короткого замыкания. Предохранители применяются в электрических сетях переменного тока частотой 50 Гц с напряжением до 660 В и устанавливаются в низковольтные комплектные устройства.
Применение
Предохранители плавкие предназначены для защиты кабельных линий и промышленных электроустановок от токов перегрузки и короткого замыкания. Используются:
- в распределительных панелях ЩО-70;
- вводно-распределительных устройствах ВРУ;
- шкафах распределительных силовых ШРС.
Преимущества
- Корпус предохранителя изготовлен из керамики.
- Корпус предохранителей засыпан мелкодисперсным кварцевым песком.
- Габаритные размеры предохранителей на ~15% меньше предохранителей ПН-2.
- Широкая медная пластина – плавкая вставка EKF соответствует номинальному току.
- Наличие индикатора срабатывания.
- Предохранители монтируются и демонтируются с помощью универсального съемника.
- Повышенный уровень теплорассеивания за счет массивных ножей предохранителя.
- Широкий нож – большая площадь контакта.
- Плоская контактная пластина у держателя плавких вставок – большая площадь контакта.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 16 |
| Габарит | 00C |
| Тип | ППН-33 |
| Контактное основание | основание с держателем к ППН-33 EKF |
Токовременные характеристики отключения
| Предохранители плавкие ППН EKF PROxima |
|---|
  |
Характеристики токоограничения предохранителей ППН
| Предохранители плавкие ППН EKF PROxima |
|---|
 |
Контроль селективности плавких вставок
| In вышестоящей плавкой вставки ППН (EKF) (A) | In (A) для нижестоящей плавкой вставки | |
|---|---|---|
| ППН (EKF) | ПН | |
| 25 | 12 | 25 |
| 32 | 20 | 32 |
| 35 | 20 | 32 |
| 40 | 25 | 32 |
| 50 | 25 | 40 |
| 63 | 40 | 50 |
| 80 | 50 | 63 |
| 100 | 63 | 80 |
| 125 | 80 | 100 |
| 160 | 100 | 125 |
| 200 | 125 | 160 |
| 250 | 160 | 160 |
| 315 | 200 | 200 |
| 400 | 250 | 250 |
| 500 | 315 | 315 |
| 630 | 400 | 400 |
| 800 | 500 | 500 |
| 1000 | 630 | 500 |
| In вышестоящей плавкой вставки ППН (A) | In (A) для нижестоящей плавкой вставки | |
|---|---|---|
| ППН (EKF) | ПН | |
| 25 | 8 | 16 |
| 32 | 10 | 20 |
| 35 | 12 | 20 |
| 40 | 12 | 25 |
| 50 | 16 | 32 |
| 63 | 20 | 40 |
| 80 | 25 | 50 |
| 100 | 36 | 63 |
| 125 | 40 | 80 |
| 160 | 63 | 100 |
| 200 | 80 | 125 |
| 250 | 125 | 160 |
| 315 | 125 | 200 |
| 400 | 160 | 250 |
| 500 | 200 | 315 |
| 630 | 250 | 400 |
| 800 | 315 | 500 |
| 1000 | 400 | 630 |
Габаритные и установочные размеры
| Схема | Размеры, мм | |
|---|---|---|
 | a | 77 |
| b | 35 | |
| c | 15 | |
| e1 | 37 | |
| e2 | 20 | |
| I | 6 | |
| f | 49 | |
| g | 4.5 | |
