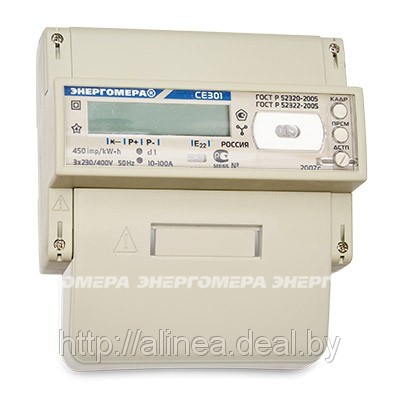

Ýëåêòðîííûé ñ÷åò÷èê 3-ôàçíûé «Ýíåðãîìåðà ÑÅ301» (R33, S31, PLC)

Назначение и описание:

Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной электрической энергии, активной мощности, частоты напряжения, коэффициентов активной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроходных цепях переменного тока и организации многотарифного учета электроэнергии.
Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии. Для построения систем АИИС КУЭ может использоваться интерфейс EIA485.
Результаты измерений получаются путем обработки и вычисления входных сигналов тока и напряжения микропроцессорной схемой платы счетчика. Измеренные данные и другая информация отображаются на жидкокристаллическом индикаторе (ЖКИ) и в зависимости от исполнения счетчика могут быть переданы по оптическому порту или IrDA и по одному из интерфейсов EIA485, EIA232, PLC-интерфейсу, радиоинтерфейсу со встроенной антенной, радиоинтерфейсу с разъемом под внешнюю антенну.
Счетчик имеет электронный счетный механизм осуществляющий, в зависимости от установленных
коэффициентов трансформации по току и напряжению, учет активной энергии в кВт•ч суммарно и по четырем
тарифам в одном или в двух (для двунаправленного счетчика) направлениях.
