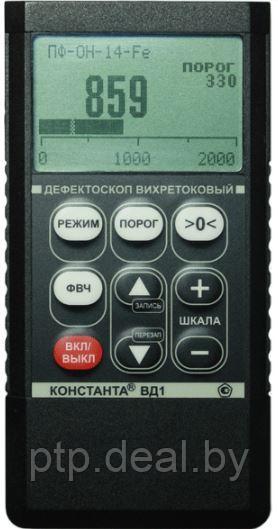

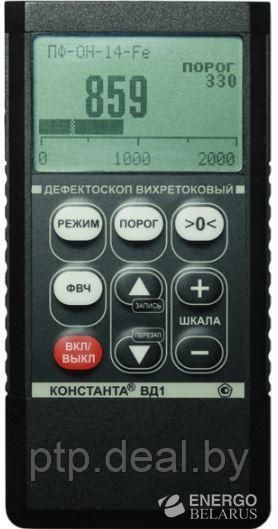

Константа ВД1 Вихретоковый дефектоскоп
Характеристики
| Страна производитель | Россия |
Назначение
- обнаружение и оценка глубины поверхностных трещин в ферро- и неферромагнитных металлах и сплавах;
- обнаружение подповерхностных дефектов в неферромагнитных металлах и сплавах;
- обнаружение трещин во внутренних слоях многослойных конструкций;
- обнаружение трещин, развивающихся со стороны, обратной стороне контроля;
- обнаружение дефектов в электропроводящих композиционных материалах и углеграфитовых материалах;
- проведение контроля через неэлектропроводящие покрытия, в том числе переменной толщины.
Отличительные особенности
- широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;
- наличие статического и динамического режимов контроля;
- возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
- не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
- защита от истирания чувствительного элемента преобразователя обеспечивается сменными защитными колпачками;
- аналоговая шкала для оперативного обнаружения дефекта и цифровая индикация для оценки глубины трещин;
- индикация превышения порога: световая на преобразователе, звуковая многотональная в блоке обработки информации и в головных телефонах;
- высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
- возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta - DATA».
Комплект поставки
-
Стандартный комплект поставки
- блок обработки информации с одним преобразователем карандашного типа на выбор;
- сменные защитные колпачки (по 4 шт. к каждому преобразователю);
- аккумуляторы ААА (4 шт.);
- зарядное устройство;
- головные телефоны;
- кабель связи с ПК по интерфейсу USB;
- компакт-диск с драйверами и программой «Constanta – Data»;
- руководство по эксплуатации;
- методика поверки;
- кейс для хранения и транспортировки.
-
Стандартный комплект поставляется с одним из преобразователей на выбор
- ПФ-ОН-4-Fe;
- ПФ-ОН-4-Al;
- ПФ-ОН-4-Ti;
- ПФ-ОН-14-Fe;
- ПФ-ОН-38-Fe.
-
Дополнительно могут быть поставлены
- любое количество запасных преобразователей и преобразователей других типов, представленных в каталоге;
- контрольные образцы из комплекта КММД-21;
- контрольные образцы других типов, представленные в каталоге;
- запасные защитные колпачки;
- насадки НЦП-1, НЦП-2, НЦП-П-1, НКр-1;
- специализированные насадки;
- оснастки и приспособления;
- блок питания от сети 220 В (по отдельному заказу).
Технические характеристики
Основные технические характеристики прибора
| Глубина обнаруживаемых поверхностных и подповерхностных дефектов* | 0,05 ÷ 50 мм |
| Минимальное раскрытие обнаруживаемых трещин* | 0,002 мм |
| Диапазон частот тока возбуждения преобразователей | 5 Гц ÷ 30 МГц |
| Индикация |
|
| Звуковая сигнализация |
|
| Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп |
| Питание (аккумуляторы или батареи Alkaline) | 2 шт., тип ААА |
| Время непрерывной работы | 50 часов |
| Диапазон рабочих температур | -20...+50°С |
| Габаритные размеры электронного блока | 120x60x25 мм |
| Масса | 0,15 кг |
| * Зависит от характеристик контролируемого материала и типа преобразователя. |
Преобразователи
|
Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
* Образец, на котором производится поверка преобразователя. A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики. B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора. 1) – наличие кнопки «НОЛЬ» на корпусе преобразователя. 2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм. 3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм. 4) – допускается использовать образец СО-212.01 (Fe). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
